2
SuperUniti – Installation und Anschlüsse
2.2 Netzanschluss
Schließen Sie den SuperUniti mit dem mitgelieferten
Netzkabel oder einem Naim Power-Line an das Stromnetz
an.
2.3 UKW/DAB-Antenne
Um hohe Klangqualität im UKW- und DAB-Betrieb zu erzie-
len, sollten Sie sicherstellen, dass der SuperUniti ein starkes,
störungsfreies Radiosignal empfangen kann. Verbinden Sie
dazu die UKW/DAB-Antennenbuchse über ein verlustarmes
75-Ohm-Koaxialkabel mit einer geeigneten Antenne. Die
Antenne sollte möglichst freistehend und hoch montiert sein
(idealerweise auf einem Dach).
Hinweis:
Wenden Sie sich an Ihren Händler, wenn Sie
Fragen zur Auswahl und Installation von Antennen haben.
2.4 Audio-Anschlüsse
2.4.1 Audio-Eingänge
Der SuperUniti ist mit vier Stereo-Analogeingängen und
sechs S/PDIF-Digitaleingängen ausgestattet (darunter
eine Kombi-Buchse, die wahlweise als Analog- oder als
Digitaleingang fungiert). Die nachstehende Tabelle bietet
eine Übersicht über die Eingänge und die jeweils verwen-
deten Buchsenarten.
Eingang
Typ
Buchse(n)
an. 1
analog
5-Pol-DIN
an. 2
analog
Cinch
an. 3
analog
Cinch
Gerätefront
analog
3,5-mm-Buchse
digital
3,5-mm-TosLink
dig. 1
digital
koaxial (BNC)
dig. 2
digital
koaxial (Cinch)
dig. 3
digital
optisch (TosLink)
dig. 4
digital
optisch (TosLink)
dig. 5
digital
optisch (TosLink)
Hinweis:
Die Kombi-Buchse an der Gerätefront kann sowohl
für herkömmliche 3,5-mm-Stecker als auch für Mini-TosLink-
Stecker (optisch, digital) verwendet werden. Der SuperUniti
erkennt, welcher Typ Stecker in die Kombi-Buchse gesteckt
wird, und schaltet automatisch auf den entsprechenden
Eingang.
Verwenden Sie zum Anschließen von Quellgeräten stets
hochwertige Signalkabel.
2.4.2 Audio-Ausgänge
Der SuperUniti ist mit einer Reihe von Audio-Ausgängen
ausgestattet. Die nachstehende Tabelle bietet eine
Übersicht über die Ausgänge und die jeweils verwendeten
Buchsenarten:
Ausgang
Typ
Buchse(n)
Digital
S/PDIF
BNC (75 Ohm)
Vorstufe
analog, stereo
4-Pol-DIN
Subwoofer
analog, stereo
Cinch
2 SuperUniti – Installation und Anschlüsse
Bevor Sie den SuperUniti anschließen und einschalten, sollten Sie ihn auf ein dafür
vorgesehenes Rack stellen. Stellen Sie den Player nicht direkt auf ein anderes Gerät und
achten Sie darauf, dass er waagrecht steht und ausreichend belüftet ist. Der SuperUniti
besitzt keinen Standby-Modus und sollte normalerweise eingeschaltet bleiben.
In den folgenden Abschnitten wird beschrieben, wie Sie den SuperUniti ans Stromnetz

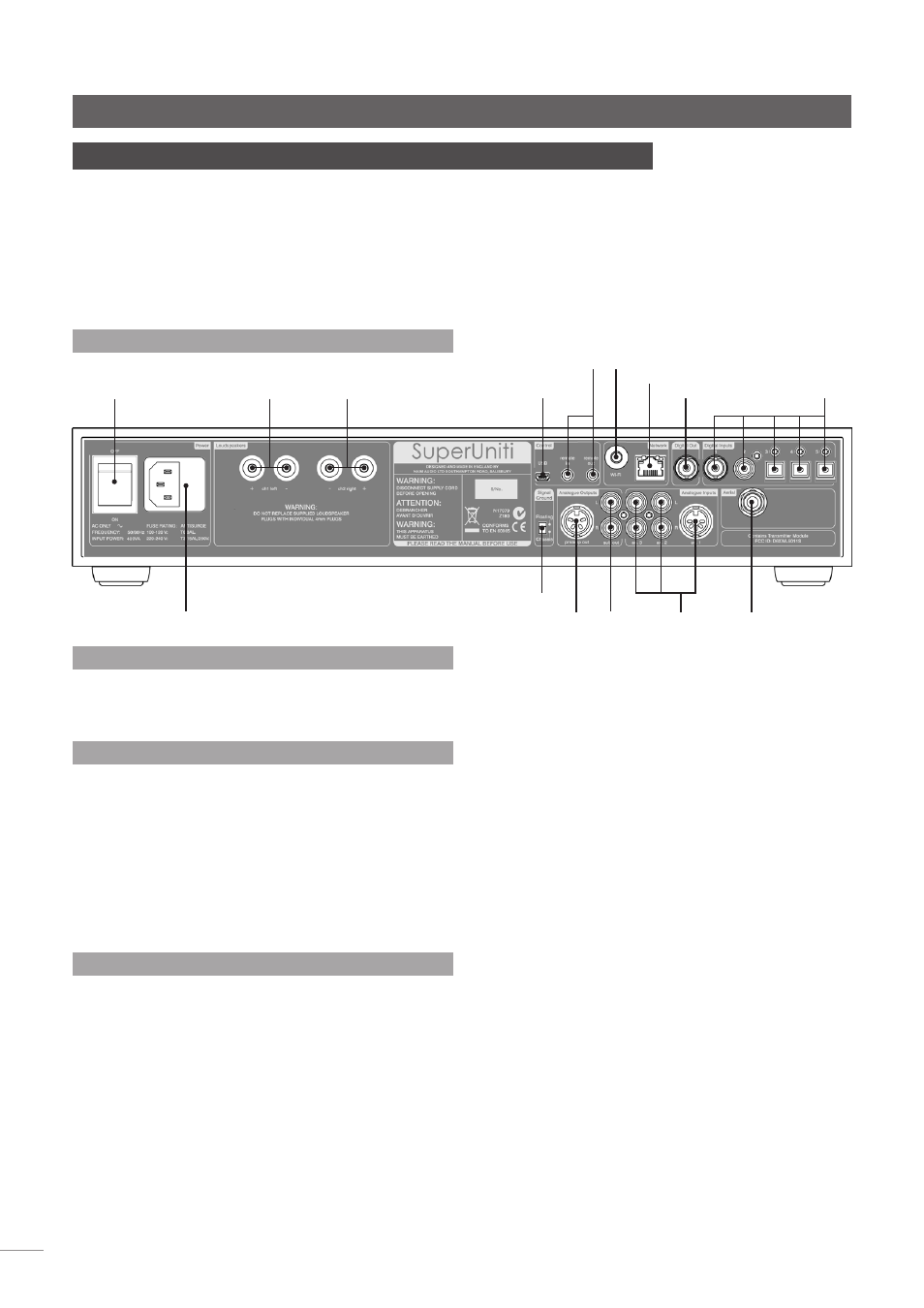

anschließen und mit anderen Audiogeräten verbinden können. Abbildung 2.1 stellt die
Anschlüsse an der Rückseite des SuperUniti dar.
2.1 Rückseite
Netzanschluss und
Sicherung
Netzschalter
Netzwerkbuchse
UKW/DAB-An-
tennenbuchse
linker Laut-
sprecher
rechter Laut-
sprecher
Masseschalter
Vorstufenausgang
Subwoofer-
Ausgang
Analogein-
gänge
Digitalein-
gänge
Digitalausgang
Antennenbuchse für WLAN-
Netzwerk (Wi-Fi)
Fernbedienungs-Ein-/
Ausgang
Upgrade-Schnitt-
stelle Mini-USB
