D3
Netzanschluss
und Sicherung

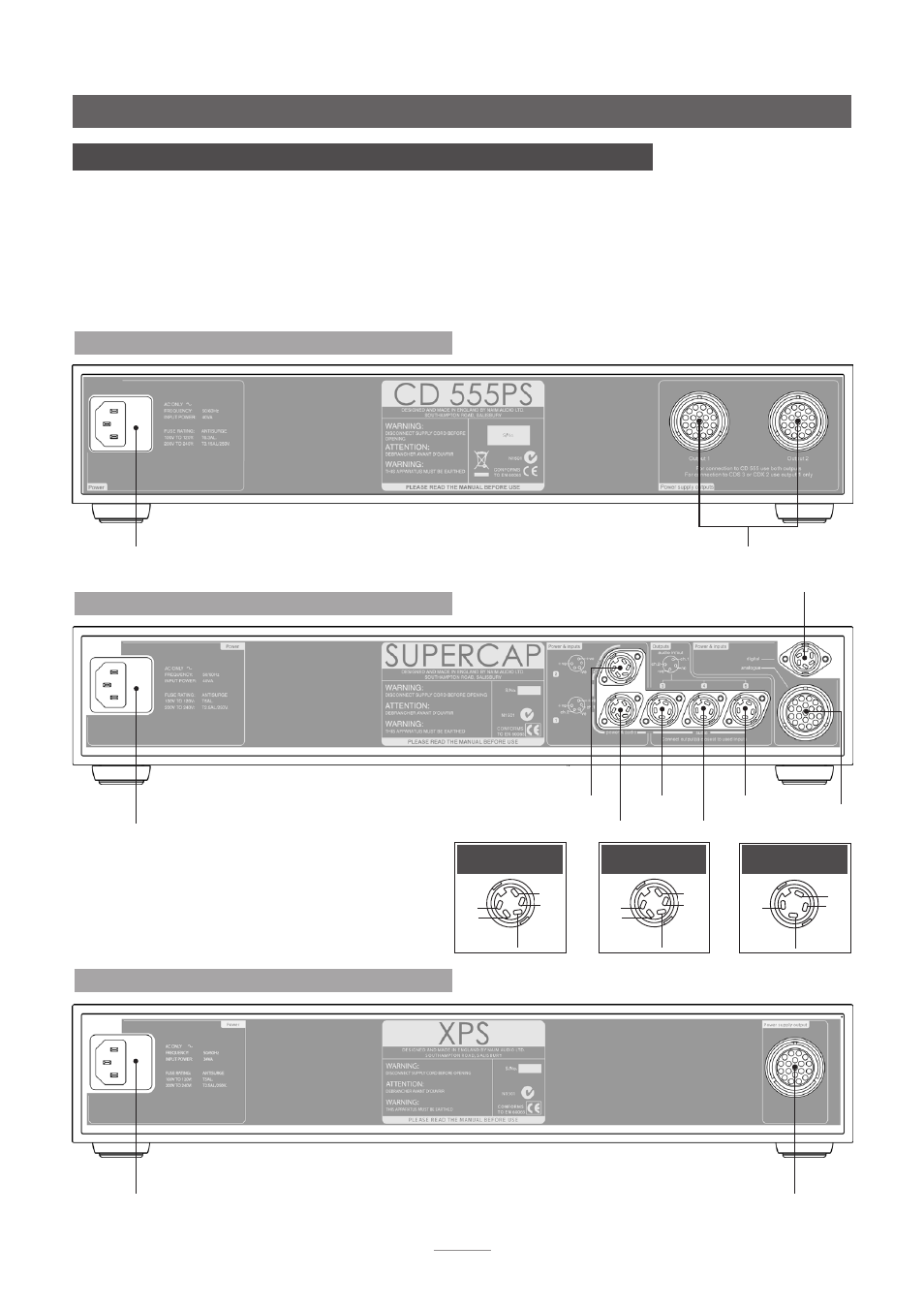

4 Installieren
Stellen Sie das Netzteil auf ein dafür vorgesehenes Rack stellen, bevor Sie Kabel anschließen
oder das Gerät einschalten. Vor dem Einschalten sollten Sie sicherstellen, dass die Endstufe
ausgeschaltet und der Lautstärkeregler heruntergedreht ist. Der Netzschalter befindet sich an
der Vorderseite des Netzteils. Anschlussdiagramme finden Sie in der Bedienungsanleitung des an
das Netzteil angeschlossenen Produkts.
Manche Netzteile sind sehr schwer – bitte bedenken Sie dies, wenn Sie das Gerät hochheben oder
umstellen wollen. Stellen Sie sicher, dass die Unterlage für das Gewicht geeignet ist.
4.2 SuperCap – Rückseite
Buchse
1
Buchse
2
Buchse
4
Buchse
3
Buchse
5
nur
NAC 252,
SNAXO oder
SuperLine
nur
NAC 252
pos.
neg.
pos.
K1
K2
Buchse 1
pos.
neg.
pos.
NL
NL
Buchse 2
K2
neg.
K1
NL
Buchse 3, 4 u. 5
Netzanschluss und Si-
cherung
4.3 XPS – Rückseite
Mehrfachausgang
Net zteile 555 PS, SuperCap und XPS
Netzanschluss
und Sicherung
Hinweis:
Das 555 PS ist mit dem CD555, CDS3, CDX2, HDX, DAC, NDX
und ND5 XS kompatibel. Verwenden Sie zum Anschließen eines CDS3,
CDX2, HDX, DAC, NDX oder ND5 XS nur Output 1.
4.1 555 PS – Rückseite
Hinweis:
Das XPS ist mit dem CDS3, CDX2, HDX, DAC, NDX und
ND5 XS kompatibel. Es kann nicht mit dem CD555 verwendet
werden.
Mehrfachausgang
