Einführung
VGA2-IN/YPbPr
VIDEO
3D SYNC
Out
(
5V
)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1
HDMI 2
VGA1-IN/YPbPr/
VGA-OUT

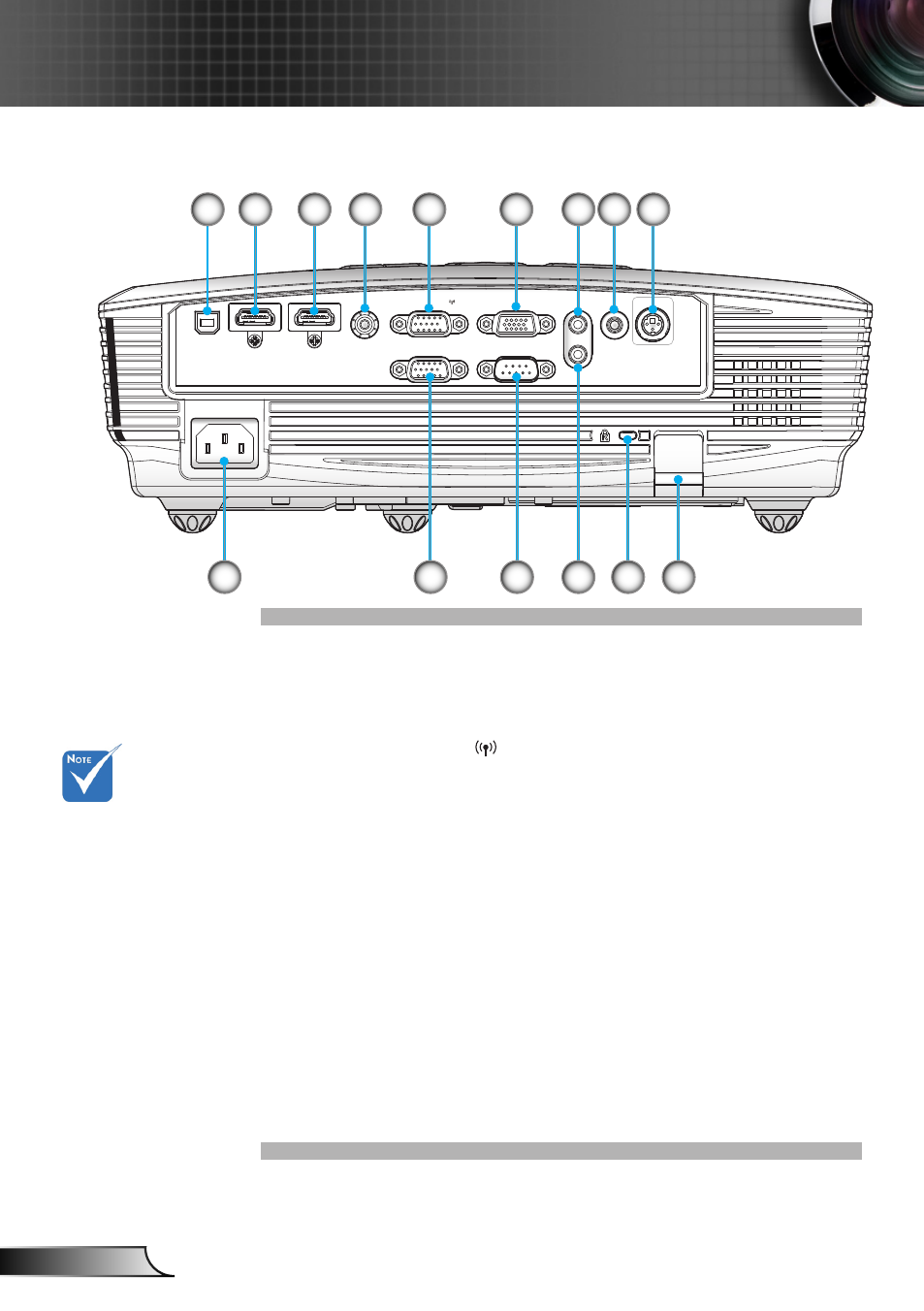

Ein- und Ausgänge
USB-Wartungsport zur Firmware-Aktualisierung
1.
HDMI 1-Anschluss (v1.4a-3D-kompatibel)
2.
HDMI 2-Anschluss (v1.4a-3D-kompatibel)
3.
Composite Video-Eingang
4.
VGA1-In-/YPbPr-/
5.
-Anschluss
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr/Drahtlosfunktion via VGA-Dongle)
VGA-Out-Anschluss (Monitor-Schleifenausgang)
6.
Audio 1-Eingang für VGA1/VGA2 (3,5 mm, Klinke)
7.
Audioausgang (3,5 mm, Klinke)
8.
3D-Sync-Ausgang (5 V)
9.
Netzanschluss
10.
VGA2-In/SCART-Anschluss
11.
(PC-Analogsignal-/Component Video-Eingang/HDTV/
YPbPr)
RS-232-Anschluss (9-polig)
12.
Audio 2-Eingang für Video (3,5 mm, Klinke)
13.
Anschluss für Kensington
14.
TM
-Schloss
Sicherheitssperre
15.
9
7
6
4
11
14
15
10
1
12
13
5
8
2
3
Monitordurchschleifen
unterstützt nur
VGA1-In/YPbPr.
Die Schnittstelle
unterliegt den
Modellspezifikationen.
Ein VGA-Dongle ist
optionales Zubehör.
Einzelheiten erfahren
Sie beim Optoma-
Service.
