9
Deutsch
Einführung
12V OUT
RS232
R
G
B
H
V
S-VIDEO
VIDEO
Y
Pb
Pr
HDMI 2
HDMI 1
VGA-OUT
VGA 2-IN
VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO.
MENU
SHUTTER
ENTER
RE-SYNC
LENS
FOCUS
ZOOM

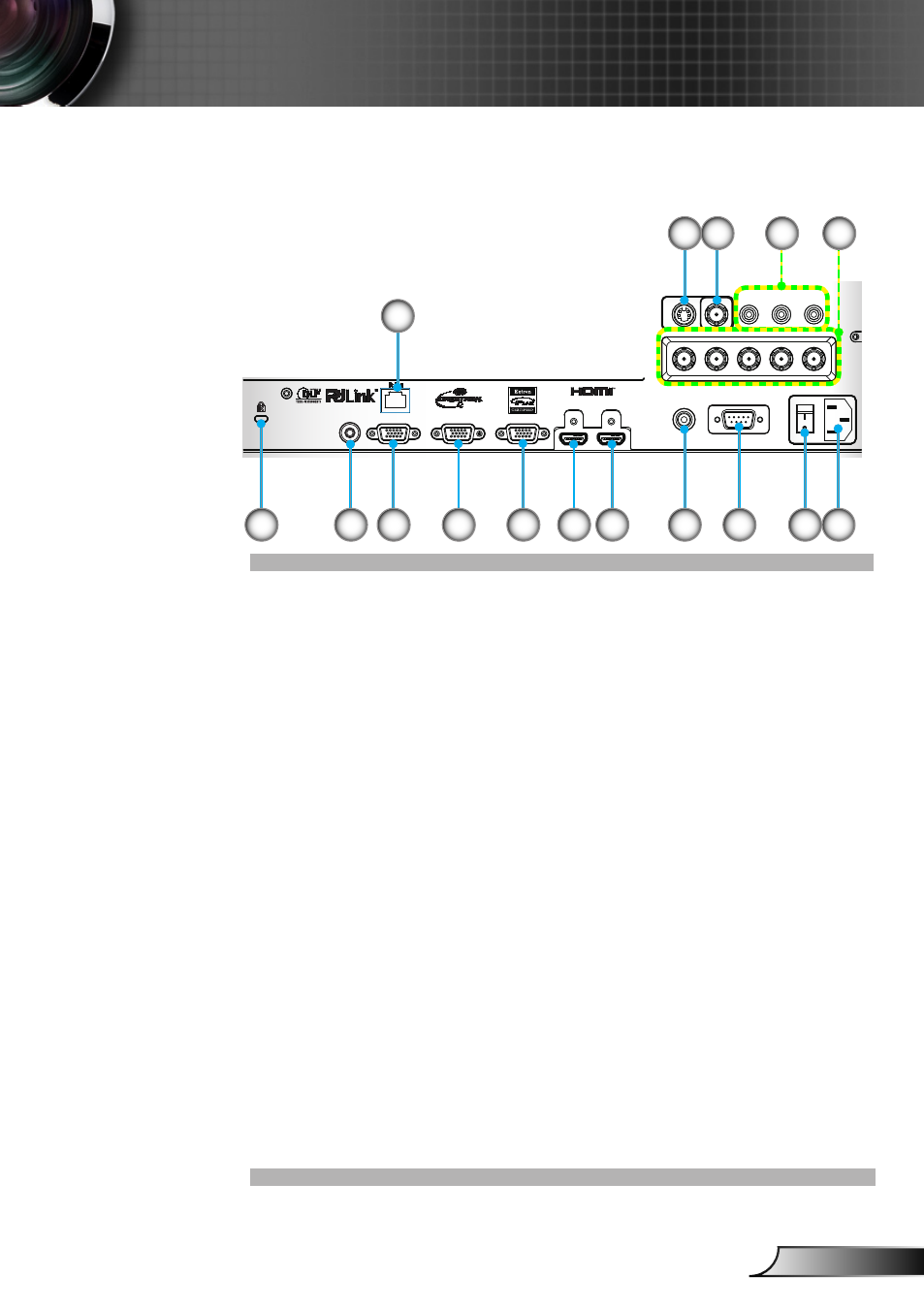

Eingangs-/Ausgangsanschlüsse
1. S-Video-Eingang
2. Composite Video-Eingang
3. Component Video-Eingangsanschluss (YPbPr)
4. BNC-Eingangsanschluss (YPbPr/RGBHV)
5. Anschluss für Kensington
™
-Schloss
6. Kabelfernbedienung Eingang
7. RJ-45-Netzwerkanschluss
8. VGA-Ausgangsanschluss (Monitor-Schleifenausgang)
9. VGA2-In/YPbPr Anschluss
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr)
10. VGA1-In-/YPbPr-Anschluss
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr)
11. HDMI 1 Anschluss
12. HDMI 2 Anschluss
13. 12 V Trigger-Relais-Anschluss (12 V, 250 mA, 3,5 mm-Klin-
kenbuchse)
14. RS-232-Anschluss (9-Pin DIN Typ)
15. Netzschalter
16. Netzbuchse
14
16
5
10
1
2
11
8
9
12
3
15
13
4
6
7
