Mit videoquellen verbinden, Installation, 13 deutsch – Optoma W401 Benutzerhandbuch
Seite 13
13
Deutsch
Installation
VGA2-IN / YPbPr
VGA-OUT
VIDEO
AUDIO-OUT
(VGA
1)
AUDIO1-IN
RS-232C
USB
(VGA
2)
AUDIO2-IN
HDMI
RJ-45
(VIDEO)
AUDIO3-IN
VGA1-IN / YPbPr
/
3D SYNC
OUT(5V)
12V OUT
E62405SP
R

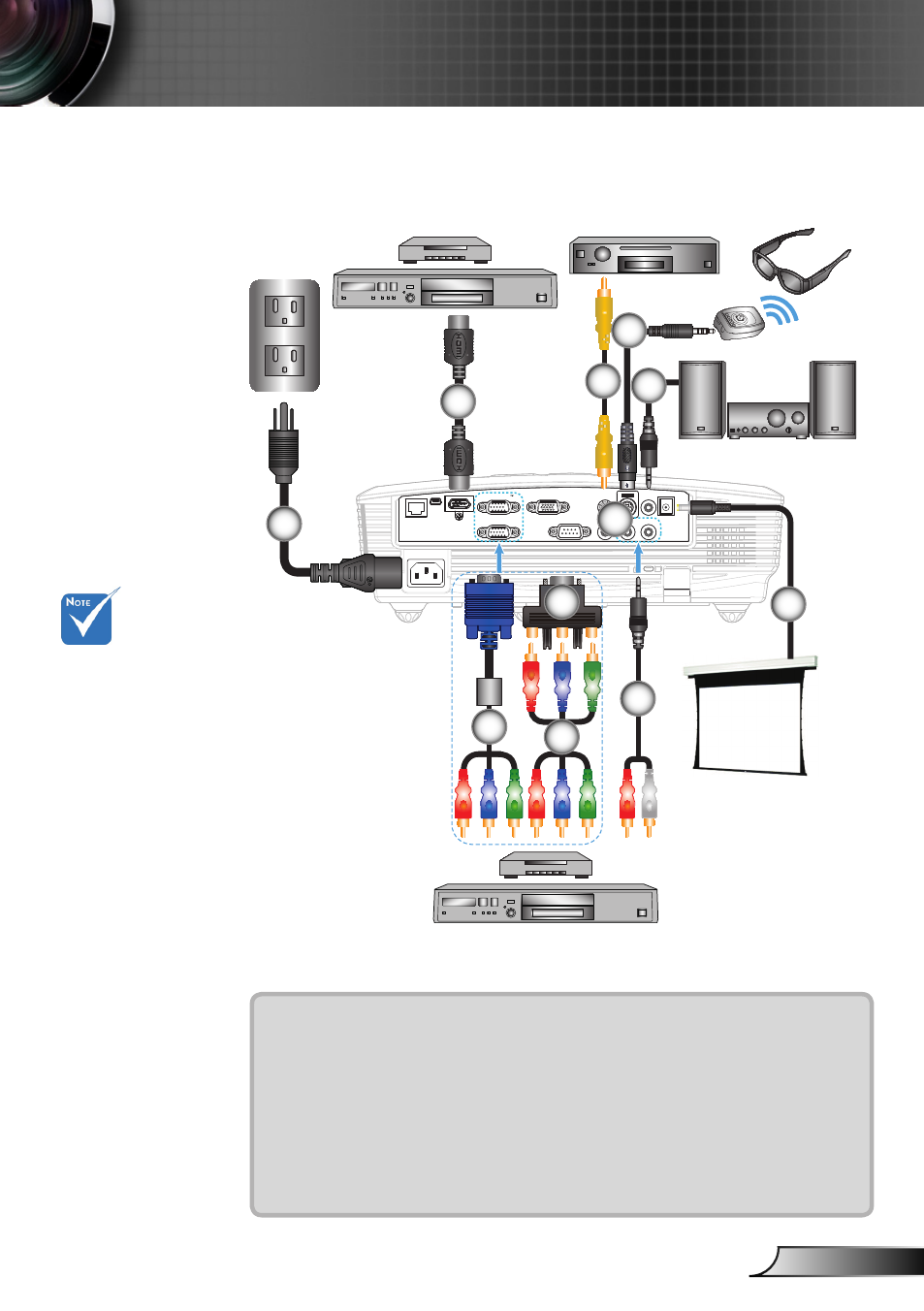

Mit Videoquellen verbinden
1.......................................................................................................Netzkabel
2..................................................................................................*HDMI-Kabel
3................................................................................*Composite Video-Kabel
4..........................................................................................*3D-Emitter-Kabel
5....................................................................................*Audioausgangskabel
6......................................................................................... *VGA/Cinch-Kabel
7......................................................................................*VGA/Cinch-Adapter
8............................................*Component-Kabel mit drei Cinch-Anschlüssen
9............................................................................. *Audiokabel, Klinke/Cinch
10........................................................................................ *12 V-DC-Stecker
Composite Video-
Ausgang
DVD-Player,
Digitalempfänger, HDTV-
Receiver
1
2
3
7
Aufgrund un-
terschiedlicher
Einsatzbereiche
in einzelnen
Ländern, kann
das Zubehör in
einigen Regionen
variieren.
Weitere Ein-
zelheiten über
das Verbinden
mit 3D-Emitter
und 3D-Brille
finden Sie in den
entsprechenden
Bedienungsanlei-
tungen.
Verwenden Sie
zum Anschließen
eines Blu-ray
3D-Wiederga-
begerätes ein
High-Speed-
HDMI-Kabel.
(*) Optionales
Zubehör
Audioausgang
6
8
3D-Brille
4
5
10
9
DVD-Player,
Digitalempfänger, HDTV-
Receiver
+12 V-Ausgang
8
