AXING BVS 14-69 Benutzerhandbuch
Seite 2
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze
verwendet, wird keine Garantie übernommen!

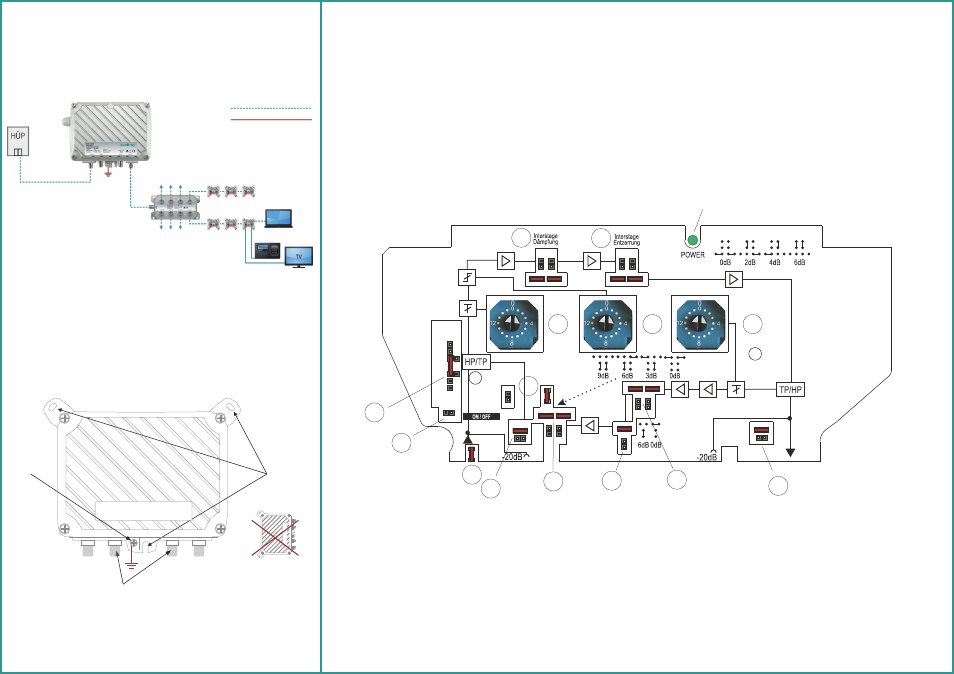

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in
Sternstruktur (1) bzw. Baumstruktur (2).
Erdung und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte gemäß EN 60728-11geerdet werden.
Verwenden Sie die am Gerät angebrachte Erdungsklemme (3).
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
HF-Anschluss:
Der Verstärker verfügt über F-Buchsen am Eingang und Ausgang. Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an. Verbinden Sie
den Ausgang des Verstärkers mit den installierten Verteilern oder Abzweigern und den Antennensteckdosen.
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem F- Anschlussstecker. Passende Kabel und Stecker finden Sie im aktuellen AXING-
Katalog oder unter www.axing.com.
Messbuchsen:
Die Messbuchsen (ein- und ausgangsseitig ) mit –20dB sind ebenfalls mit F-Buchsen versehen, die Messbuchse am Eingang ist bi-direktional ausgelegt.
Diese Messbuchse muss deshalb zur Messung mittels des Jumpers (1a) ein- bzw. ausgeschaltet (1b) werden.
Einstellungen Downstream:
Mit den Platinenschaltern (2 und 3) werden Dämpfung und Entzerrung im Vorwärtsweg (Downstream) eingestellt. Mit den Jumpern (4 und 5)
werden Interstage-Dämpfung und -Entzerrung eingestellt.
Zum Ausgleichen von Vorentzerrungen kann eine Kabelnachbildung (BZU 80-02) eingesetzt werden (6).
Einstellungen Upstream:
Ab Werk ist der Rückkanal (Upstream) aktiv geschaltet. Er kann mit den Jumpern (7), (8) und (9) passiv geschaltet werden.
Mit dem Platinenschalter (10) wird die Dämpfung im Rückkanal eingestellt.
Mit den Jumpern (11 und 12) werden Interstage-Dämpfung und -Entzerrung im eingestellt.
Mit dem Jumper (13) wird die Dämpfung am Ausgang des Rückkanals eingestellt.
Betriebsanzeige-LED (POWER):
Der Verstärker verfügt über eine Betriebsanzeige-LED
grün = Betrieb
aus = keine Betriebsspannung
Rückkanal
aktiv
passiv
Rückkanal
aktiv
passiv
Rückkanal
aktiv
Rückkanal
passiv
Kabelnachbildung optional
Dämpfung
Interstage
Entzerrung
Interstage
Dämpfung
1a
7
1b
6
8
9
2
3
4
5
10
12
13
11
Messbuchsen
Eingang
Ausgang
2
1
Der Verstärker darf nur wie abgebildet an einer Wand
montiert werden!
3
4
Erdung
Up- and Downstream (Coax)
