Rev. 1.03 - 10 -
SRP-350IIOBEi

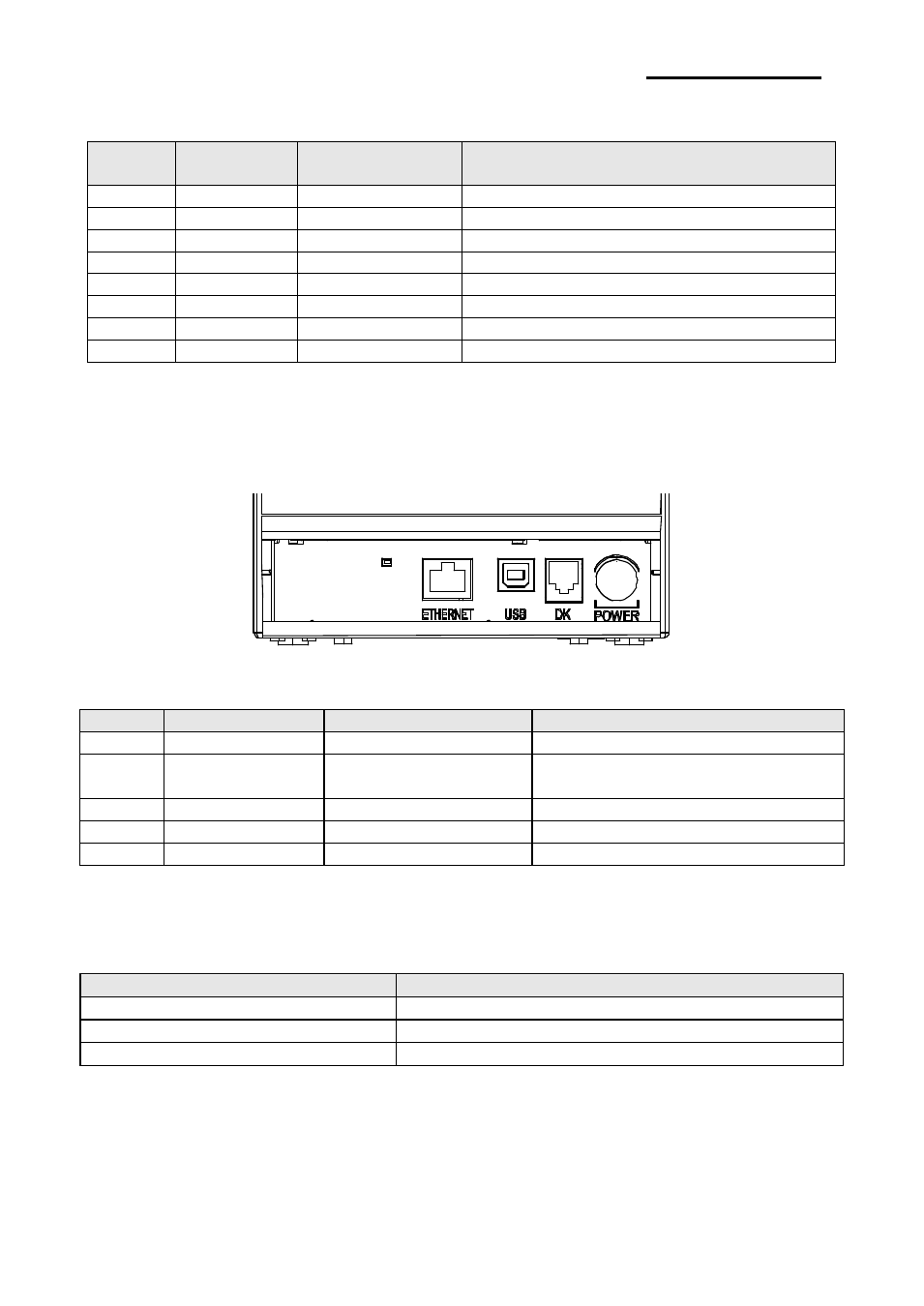

3) Signal-Beschreibungen für die Ethernet-Kommunikation
Stift-Nr. Signalname
Zuordnung
(Farbe)
Funktion
1 TD+ Weiß -Orange Ü bertragen +
2 TD- Orange Ü bertragen -
3 TCT Weiß -Grün Empfangen +
4 NC Blau
5 NC Weiß -Blau
6 RCT Grün Empfangen -
7 RD+ Weiß -Braun
8 RD- Braun
* Weitere Informationen finden Sie im Ethernet-Benutzerhandbuch auf der Bixolon-
Website.
1-2-2 USB-Kommunikation
Stift-Nr. Signalname Zuordnung (Farbe) Funktion
Shell Shield Beilitze Gehäuse-Erdung
1 VBUS ROT
Host-Spannungsversorgung:
DC5 V/500 mA
2 D- Weiß Differential-Datenleitung
3 D+ Grün Differential-Datenleitung
4 GND Schwarz Signalerdung
1-2-3 Bluetooth-Kommunikation
1) Technische Daten für Bluetooth-Kommunikation
Titel Beschreibung
Frequenz 2,402 bis 2,480 GHz
Version 2.1 +EDR
Modultyp Klasse 1
2) Bluetooth-Anschluss
Der Drucker kann an Geräte mit Bluetooth-Kommunikationsfähigkeit angeschlossen
werden (PDAs, PCs, Smartphone, Tablet-PCs, usw.)
* Informationen zum Anschluss finden Sie im Bluetooth-Handbuch.
Anschluss für
Schubladenaus
wurf
Netzanschluss
USB-
Anschluss
