SRP-F310/312

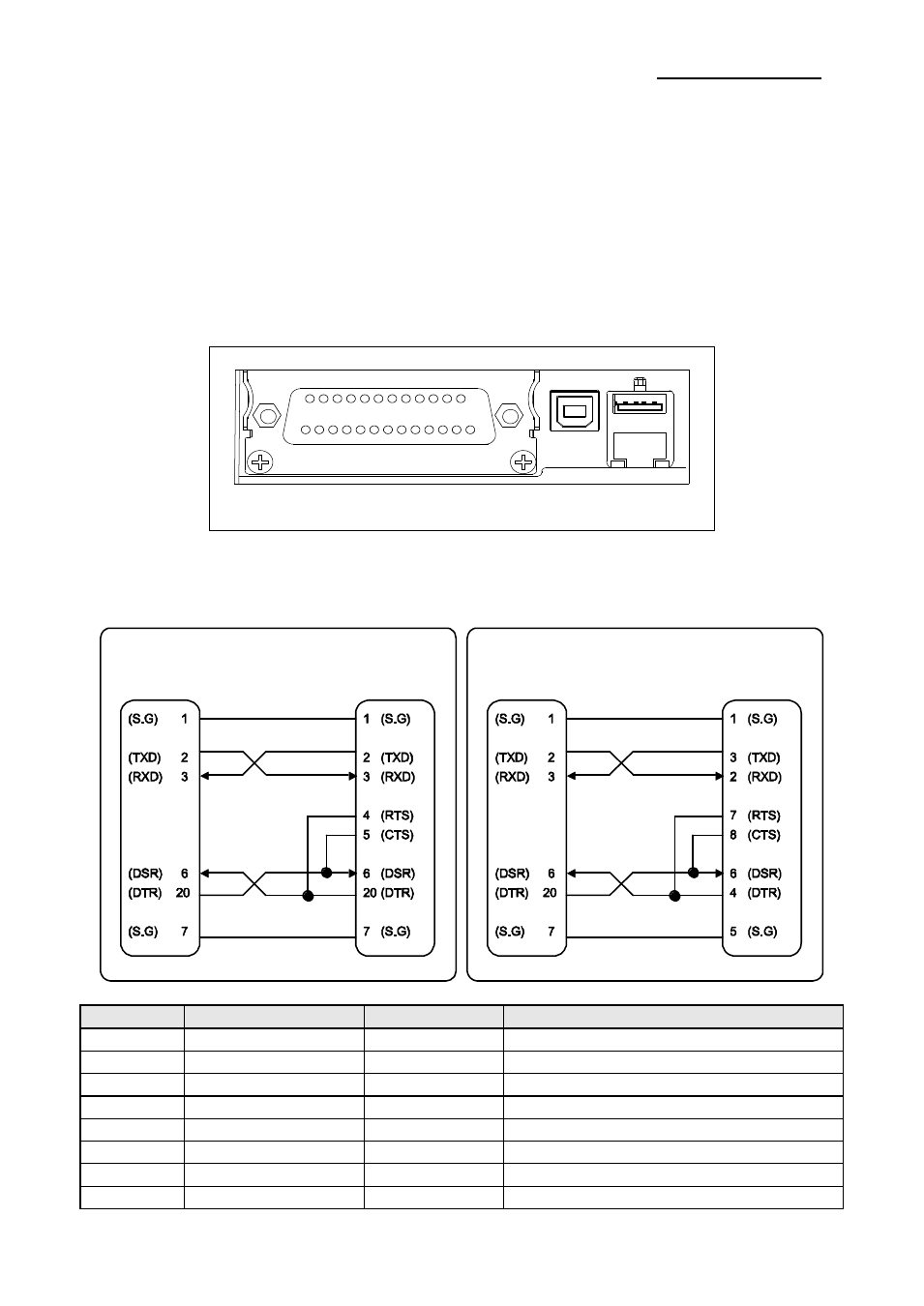

1-2 Anschließ en der Kabel
Sie können bis zu drei Kabel an den Drucker anschließ en. Diese werden jeweils am
Anschlussfeld auf der Rückseite des Druckers angeschlossen (siehe Abbildung unten):
※ HINWEIS
Vor dem Anschließ en von Kabeln müssen sowohl der Drucker als auch der Host
ausgeschaltet sein.
1-2-1 Serielle Schnittstelle (RS-232C)
※ Wenn der DIP-Schalter auf der Platine für die serielle Schnittstelle
auf "ON" (EIN) steht, sind DTR und RTS miteinander verbunden.
Stift Nr.
Signalbezeichnung
Richtung
Funktion
1
FG
-
Gestellerdung
2
TxD
Ausgabe
Datenübertragung
3
RxD
Eingabe
Datenempfang
4
RTS
Ausgabe
Sendebereit
5
CTS
Eingabe
Sendefertig
6
DSR
Eingabe
Datensatz bereit
7
SG
-
Signalerdung
20
DTR
Ausgabe
Datenterminal bereit
TYP IFE-S
USB
Anschluss
ETHERNET
Anschluss
Schnittstellenanschluss
DRUCKER
SEITE (25P)
HOST
SEITE (25P)
DRUCKER
SEITE (25P)
HOST
SEITE (9P)
