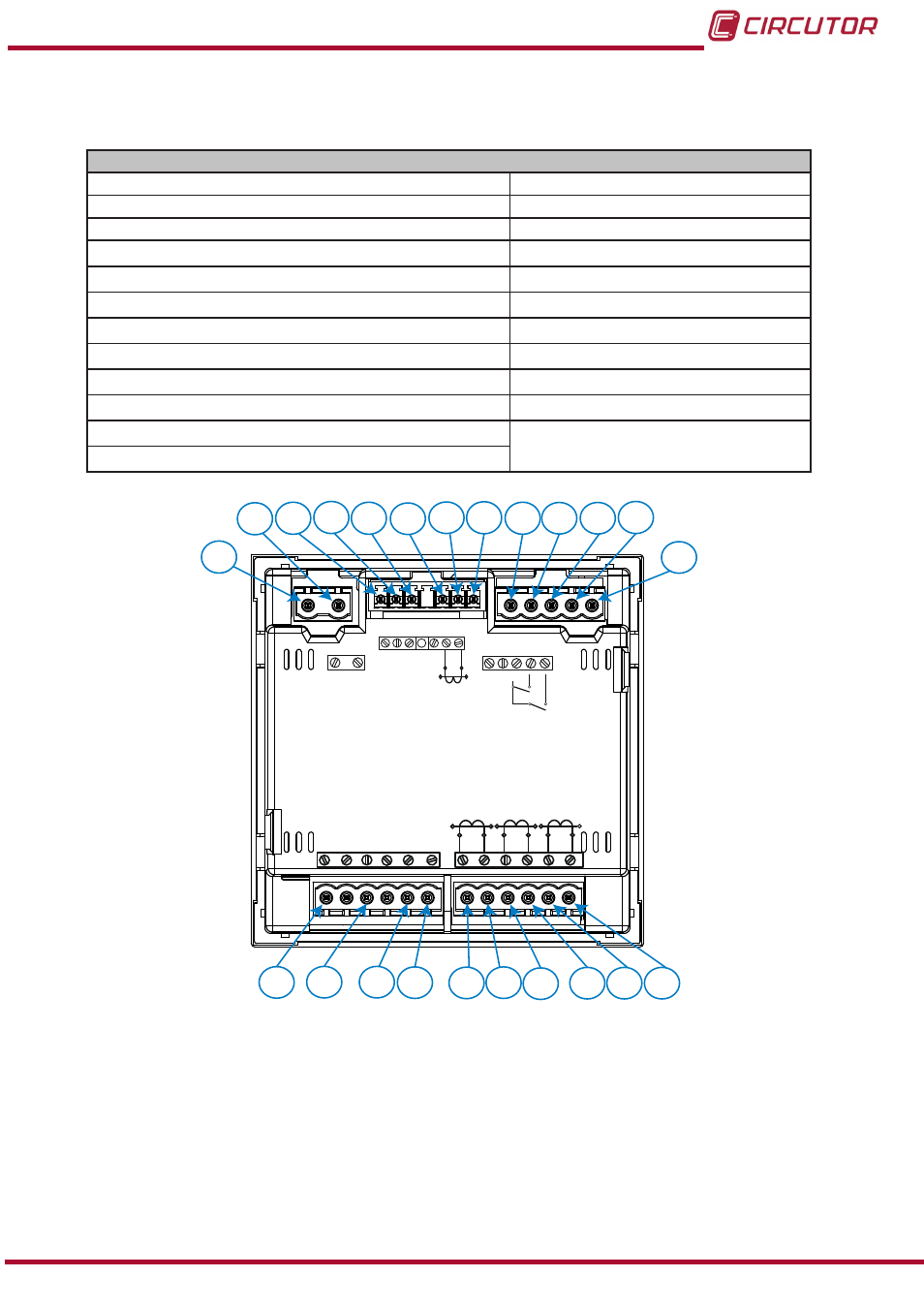

3�3�2�- Klemmenbeschreibung, Modell CVM-C10-ITF-IN�
Tabelle 3:Klemmenbeschreibung des CVM-C10-ITF-IN�
Steckerbelegung des Gerätes
1: A1 Hilfsversorgung.
13: I2, Digitaleingang 2 / Tarifauswahl
2: A2 Hilfsversorgung.
14: V
L1,
Spannungseingang L1
3: Rc, Gemeinsamer Anschluss Relaisausgänge
15: V
L2,
Spannungseingang L2
4: R2, Relaisausgang 2
16: V
L3
,Spannungseingang L3
5: R1, Relaisausgang 1
17: N, Neutralleiter
6: Nicht verwendet
18: S1
,
Stromeingang L1
7: S2, Eingang Neutralleiterstrom
19: S2, Stromeingang L1
8: S1, Eingang Neutralleiterstrom
20: S1, Stromeingang L2
9: A(+), RS485
21: S2, Stromeingang L2
10: B(-), RS485
22: S1, Stromeingang L3
11: GND, für RS485 und für die Digitaleingänge
23: S
2
, Stromeingang L3
12: I1, Digitaleingang 1 / Tarifauswahl
1
2
3
4
5
6
7
8
9
10 11 12
13
14
15
16 17
18 19 20
21 22 23
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
S1
S2
LN
P1
P2
Abbildung 2:Klemmen des CVM-C10-ITF-IN�
