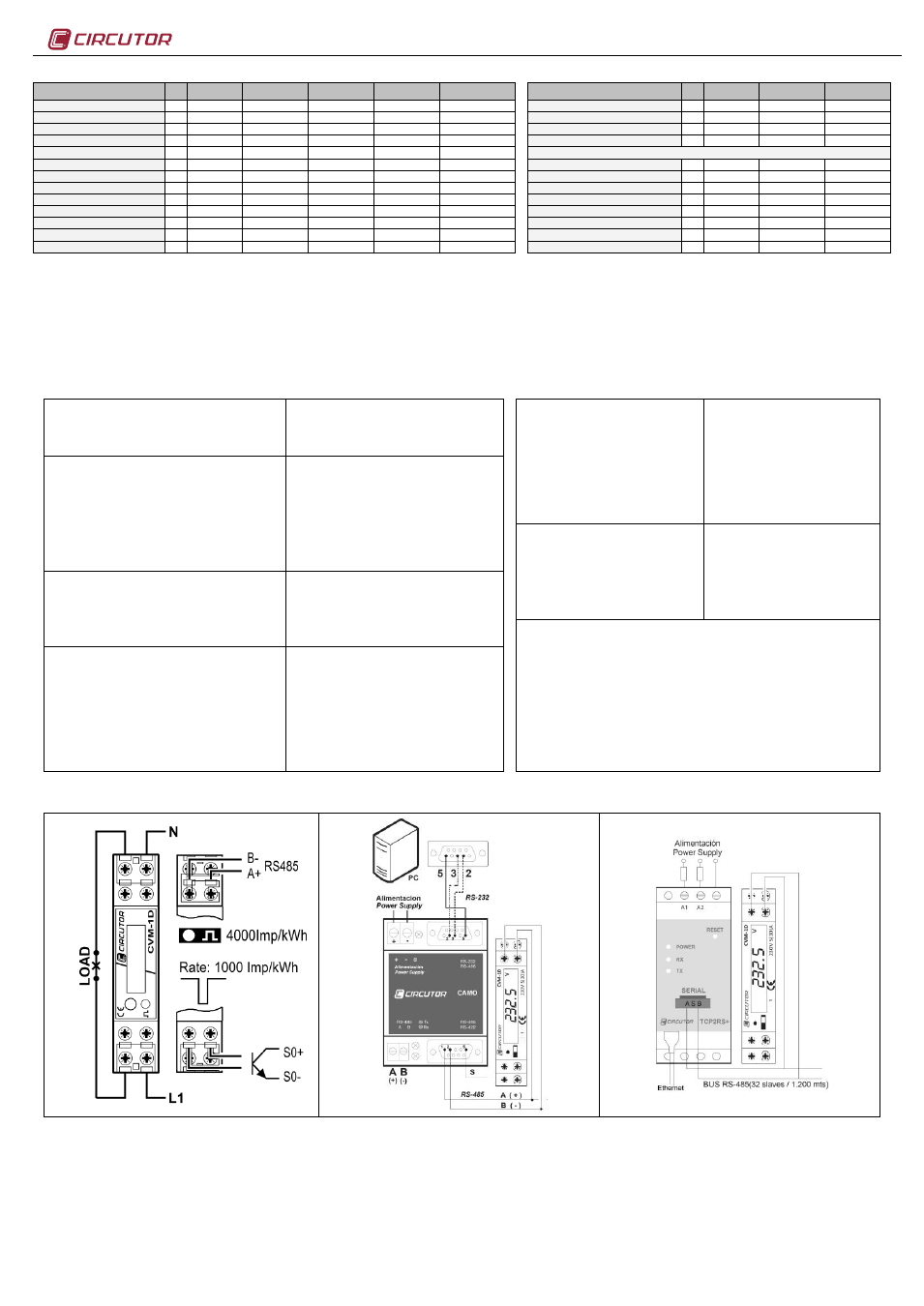

CVM-1D

M98236001-06-14A

6. Modbus / RTU-Speicher Karte

Parameter

Var Symbol

Momentan

Maximum

Minimum

Einheit

Parameters

Var Symbol

Instant.

Einheit

Spannung

1

V

0000-0001

0032-0033

0044-0045

V x10

Teilwirkarbeit

14

kW·h

001A-001B

kW·h x100

Strom

2

A

0002-0003

0034-0035

0046-0047

A x100

induktive Teilblindarbeit

15

kvarL·h

001C-001D

kvarL·h x100

Wirkleistung

3

kW

0004-0005

0036-0037

0048-0049

± kW x100

kapazitive Teilblindarbeit

16

kvarC·h

001E-001F

kvarC·h x100

Blindleistung (L/C)

4

kvar

0006-0007

0038-0039

004A-004B

± kvar x100

Teilblindarbeit

17

kvar·h

0020-0021

kvar·h x100

induktive Blindleistung

5

kvaL

0008-0009

003A-003B

004C-004D

± kvarL x100

Vierquadrantenmessung

kapazitive Blindleistung

6

kvarC

000A-000B

003C-003D

004E-004F

± kvarC x100

erzeugte Wirkarbeit

18

kW·h

0022-0023

kW·h x100

Scheinleistung

7

kVA

000C-000D

003E-003F

0050-0051

± kVA x100

erzeugte induktive Blindarbeit

19

kvarL·h

0024-0025

kvarL·h x100

Leistungsfaktor

8

PF

000E-000F

0040-0041

0052-0053

PF

erzeugte ikapazitive Blindarbeit

20

kvarC·h

0026-0027

kvarC·h x100

maximaler Bedarf

9

kW / A

0010-0011

0042-0043

0054-0055

kW / A x100

total erzeugte Blindarbeit (L/C)

21

kvar·h

0028-0029

kvar·h x100

Wirkarbeit

10

kW·h.

0012-0013

-

-

kW·h x100

teilerzeugte Wirkarbeit

22

kW·h

002A-002B

kW·h x100

induktive Blindarbeit

11

kvarL·h

0014-0015

-

-

kvarL·h x100

teilerzeugte induktive Blindarbeit

23

kvarL·h

002C-002D

kvarL·h x100

kapazitive Blindarbeit

12

kvarC·h

0016-0017

-

-

kvarC·h x100

teilerzeugte kapazitive Blindarbeit

24

kvarC·h

002E-002F

kvarC·h x100

Blindarbeit

13

kvar·h

0018-0019

-

-

kvar·h x100

teilerzeugte totale Blindarbeit(L/C)

25

kvar·h

0030-0031

kvar·h x100

7. CVM-1D Kommunikation

Ein oder mehrere -Analysatoren Typ CVM-1D können an eine Steuerung oder an eine SPS angeschlossen werden. Mit diesem System können sie jeden der Analysatoren wie gewohnt,
oder zur Zentralisierung der Daten an einem einzigen Standort betreiben. Der Analysator Typ CVM-1D verfügt über einen RS-485-Kommunikationsausgang. Wenn mehr als ein Analysator
an einen seriellen RS-485-Bus angeschlossen ist, muss jedem von ihnen eine periphere Nummer oder Adresse zugewiesen werden, so dass der Kommunikationsmaster Fragen
hinsichtlich der verschiedenen gemessenen oder kalkulierten Aufzeichnungen an diese Adressen senden kann. Die Verbindung wird mittels minimal 3adriger, abgeschimter
Kommunikationsleitungen vorgenommen.Der Abstand zwischen Mastereinheit und des letzten Analysators sollte 1.200 m nicht überschreiten. Maximal können bis zu 32 Geräte in Serie an
den RS 485-Bus ange-schlossen werden.

Der Leistungsanalysator Typ CVM-1D kommuniziert über ein Modbus / RTU © -Protokoll (Frage / Antwort)

8. Technische Spezifikation

Hauptstromkreis:

-

Einphasig

:

-

Frequenz

:

-

Eigenverbrauch max

:


88…276 V

c.a

50 / 60 Hz
2 VA

Messstromkreis

:

-

Nennspannung

/ Toleranz:

-

Nennspannung

/ Toleranz MID:

- Frequenz

:

- Frequenz

MID:

- Nennstrom Min. / Max.

:

-

Einschaltstrom

(Ist):

-

Ref. Strom

(Iref):

-

kritischer Strom

(Itr):


110…230 V

c.a

/ ±20 %

230 V

c.a

/ ±20 %

50 / 60Hz
50Hz

5 A / 250 mA / 32 A

20 mA
5 A
500 mA

mechanische Eigenschaften

:

- Gehäusematerial

:

-

Schutzart

:

Front :
Front MID :

seitlich/Rückseite:

-

Maximale Abmessungen

(mm) :

-

Gewicht

:

selbstverlöschend


IP31
IP51
IP20
85.5 x 64.2 x 18 mm (1 step)
150 g

Ausgangstransistorfunktionen

- Typ:

optoisolierter

Transistor

(offener Kollektor)

-

Betriebsspannung max

:

-

Betriebsstrom max

:

-

Frequenz max

:

- Pulsdauer

:

NPN


42 V

c.c.

50 mA

1000 impulse / kW·h

40…200ms (

einstellbar

)

Umwelteigenschaften:
-

Umgebungstemperatur:

-

Lagertemperatur

:

-

Luftfeuchtigkeit

:

-

Einsatzhöhe

:


-5...+45 ºC
-25...+70 ºC
5…95%
2000m

Seguridad:

CATIII-300 EN61010-1:2010 EN61010-2-030:2011. Doppelt isoliert. Pollution degree II.
Zusätzlich ist für die Trennung vom Netz ein Schutzschalter vozu-sehen.
Minimaler Anschlussquerschnitt 1 mm², es sei denn es wird das
Zuleitungskabel
benutzt bei dem der Nennstromm den Querschnitt bestimmt.
Vorschriften

:

EN 50470-1, EN50470-3, EN62053-21, EN62053-23, EN61010-1:2010,
EN 61000-6-4, EN 55022

Eingebaut Energiezähler

:

gemäß Klasse B EN 50470-3 für Wirkleistung

,

Klasse 2 EN 62053-23 für Blindleistung

.

Genauigkeitsklasse

:

- Spannung

:

- Strom

:

- Leistung/Verbrauch

:

Messsensoren

:

- Spannung

:

- Strom

:

Leistungsfaktor

:

bei Skalenendausschlag

:


0.5 % ± 1 digit
0.5 % ± 1 digit
1 % ± 1 digit

Direktmessend
Direktmessend

(

eingbaut

shunt <0,5 m

)

0.5...1
0.5...120%

9. Anschluss

Anschluss Einphasennetz

RS-485 Kommunikation Ethernet Kommunikation

10. Technischer Service

Wenn Sie irgendwelche Zweifel bei der Bedienung des Gerätes haben oder vermuten eine Funktionsstörung, kontaktieren Sie unser Service-Personal unter:

CIRCUTOR, SA - Technical Assistance Service

Vial Sant Jordi, s/n

08232 – Viladecavalls (Barcelona),Spain

Tel: 902 449 459SPAIN

Tel: (+34) 93 745 29 00 (outside of Spain)

email: [email protected]
