LM50-TCP+
M98231601-06-11A
3. MBUS Prüfsoftware
Die Zentraleinheit Typ TCP50-ALARM+. wird mit
MSDOS- Software geliefert, deren Hauptziel die
Prüfung der Kommunikation mit dem Gerät ist.
Um das Programm zu benutzen, speichern Sie die
mbus.exe Datei in einen Ordner, auf den MSDOS
zugreifen kann, und um mit dieser Anwendung die
Aufmerksamkeit auf die Netzwerk-Protokoll-An-
forderungen im Gerät zu erfüllen.
3.1. Warnhinweise
Um die Kommunikation mit der Zentraleinheit Typ
TCP50-ALARM+ sicherzustellen, muss das Gerät
eingeschaltet sein und mit dem Local-Area-Network
(LAN) verbunden sein um Modbus zu verwenden.
Es ist zu prüfen ob ihr Computer oder das Ethernet-
Netzwerk nicht über einen Firewall oder ein
Sicherheitssystem verfügen, die verhindert, dass
Netzwerk-Protokolle und die Ports der Einheit korrekt
arbeiten.
Im Folgenden werden Beispiele der Zusendung von
Modbus-Befehlen (in Kursivschrift) mit den
verschiedenen Netzwerk-Protokollen (UDP / TCP /
ModbusTCP) gezeigt.
3.2. UDP – Kommunikation (u)
Für die Zentraleinheit Typ TCP50-ALARM+ ist für das
UDP-Protokoll und einen bestimmten Port (im Bei-spiel
10001), unten dargestellt ein Beispiel für das Senden des
Modbus-Befehlssatzes
Beispiel für den Lesebefehl in Bezug auf den Aufzeichnungs-wert
entsprechend Digitaleingang 2 (0082Hex).
c:\>mbus u172.16.4.130 p10001 010400820002
010400820002
CRC
01040400000000 CRC 100.00%
wobei:: 172.16.4.130 TCP50-ALARM+ IP Adresse
10001 TCP50-ALARM+ UDP Port
100% Antwort OK
3.3. TCP-Kommunikation (t)
1.1. Für die Zentraleinheit Typ TCP50-ALARM+ ist für das TCP-
Protokoll und einen bestimmten Port (im Bei-spiel 10001),
unten dargestellt ein Beispiel für das Senden des Modbus-
Befehlssatzes
Beispiel für den Lesebefehl in Bezug auf den Aufzeichnungs-wert
entsprechend Digitaleingang 2 (0082Hex).
c:\>mbus u172.16.4.130 p10001 010400820002
010400820002
CRC
01040400000000 CRC 100.00%
wobei:: 172.16.4. 130 TCP50-ALARM+ IP Adresse
10001 TCP50-ALARM+ TCP Port
100% Antwort OK
3.4. Modbus- / TCP-Kommunikation (x)
1.2. Für die Zentraleinheit Typ TCP50-ALARM+ ist für das
Modbus-/TCP-Protokoll und dem Port 50210001),
unten dargestellt ein Beispiel für das Senden des
Modbus-Befehlssatzes.
Beispiel für den Lesebefehl in Bezug auf den
Aufzeichnungs-wert entsprechend Digitaleingang 2
(0082Hex)
c:\>mbus x172.16.4.130 p502 010400820002
1F1000000006010400820002 CRC
1F100000000701040400000000 CRC 100.00%
wobei: 172.16.4.130 TCP50-ALARM+ IP Adresse
502 Modbus/TCP Port
100% Antwort OK
2. 3. Software PowerStudio Scada
CIRCUTOR bietet mit der Software Power Studio,
eine Software mit der alle Daten der Zentraleinheit in
Echtzeit angesehen werden können
Die
Software steht als Download unter
www.circutor.com zur Verfügung.
4. TECHNISCHE SPEZIFIKATION
Eingangsfunktionen:
- Typ:
- max. Aktivierungsstrom
-
min. Ton / Toff
optoisoliert, potentialfrei
50 mA
50 ms / 50 ms Leistungsteil:
- Einphasig (Phase / Neutral) A1 – A2
- Frequenz:
- Max. Eigenverbrauch
- Umgebungstemperatur:
- Luftfeuchtigkeit (keine Kondensation):
85…265 V AC / 120…374 V DC
47…63 Hz
5 …8 V—A
-10 …..+ 60 ºC
5 ….. 95%
Mechanische Eigenschaften:
- Gehäusematerial:
- Schutzart:
- Abmessungen:
- Gewicht:
- Einsatzhöhe max.:
UL 94 – V0 Kunststoff selbstverlöschend
IP 20
158.2 x 57.75 x 90 mm (8 Module)
320 g
2.000 m
LED Symbole:
- Leistung
- RX blinkend
- TX blinkend
- Voll / Halb (Ethernet)
- Aktivität
- 10M/100M
- LINK
Die Stromversorgung des Gerätes und die CPU-Aktivität
Aktivität bei Erhalt der RS485-Datenübertragung
Aktivität in der Emission von RS485-Datenübertragung
Grün: Volle Duplexverbindung / Gelb: Halbe Duplexver.
Aktivität im Ethernet-Anschluss
Geschwindigkeit: Grün 100 Mbps / Gelb 10 Mbps
Eine Verbindung mit dem Ethernet-Netzwerk wurde
hergestellt
Netzwerk Schnittstelle:
- Typ:
- Verbindung:
- Netzwerkprotokoll:
Ethernet 10BaseT / 100BaseTX self-detectable
RJ45
TCP / UDP / MODBUS TCP / HTTP
- erielle Schnittstelle:
- Typ:
- Übertragungsgeschwindigkeit (einstellbar)
- Datenbits:
- Parität:
- Stopbits:
RS485 Dreileiter (A/B/S)
4800, 9600, 19,200, 34,800, 57,600, 115,200 bps
8
No parity, odd, even
1/ 2
Sicherheit:
Überspannungskategorie Klasse III / EN61010 Schutz gegen elektrischen Schlag mit Klasse
II, doppelt isoliert. Das Gerät muss an einen Stromkreis mit Sicherungen Typ gl nach IEC
269 oder Typ M mit Werten zwischen 0,5 und 1A angeschlossen werden. Es muss
außerdem mit einem Leistungsschalter oder einer gleichwertigen Schaltelement ausgerüste
werden, um das Geräte vom Stromnetz zu trennen. Der Mindestquerschnitt der Zuleitung
soll mindestens 1mm² betragen.
Standards:
IEC 60664, VDE 0110, UL 94, EN61010-1, EN55011, EN 61000-4-2, EN 61000-4-3,
61000-4-11, EN 61000-6-4, EN 61000-6-2, EN 61000-6-1, EN 61000-6-3, EN 61000-4-5
EC

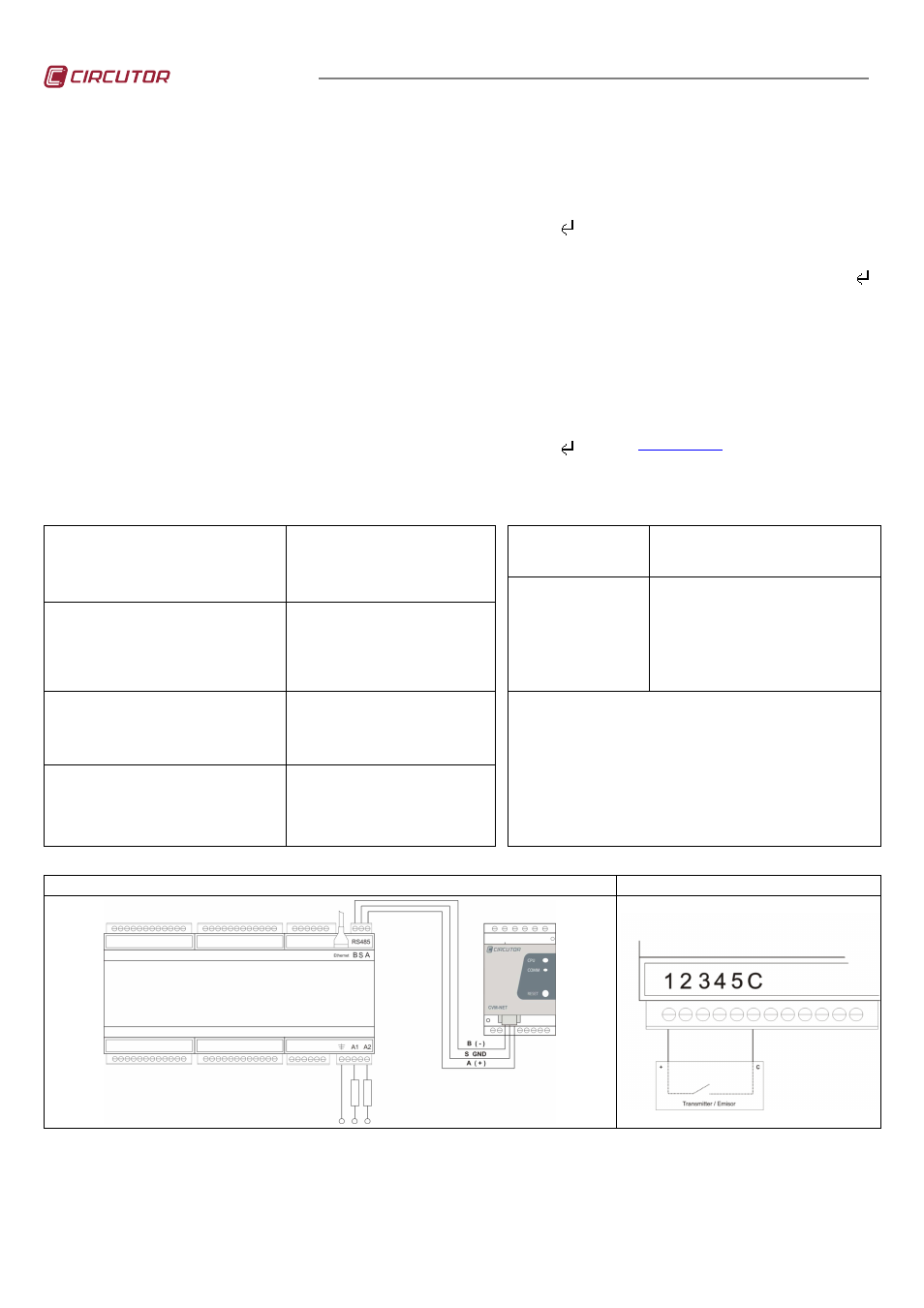

5. CONNECTIONS
Stromzuführung und RS 485-Anschluss Detail der Aktivierung von Digitaleingang 1
6. TECHNISCHER SERVICE
Bei Fragen hinsichtlich der Bedienung oder bei Fehlern der Zentraleinheit nehmen sie bitte Kontakt mit unserem Service auf.
CIRCUTOR, SA - Technical Assistence
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), SPAIN
Tel: (+34) 93 745 29 00
email:
[email protected]
