3.3.- STECKERBELEGUNG DES GERÄTES
Das Gerät verfügt über einen RJ45-Stecker mit folgender Anschlussbelegung ( Tabelle 2 ):
Tabelle 2:Anschlussbelegung des ReadWatt�
Steckerbelegung des Gerätes
1: GND 5: B(-), RS-485
2: Rx, RS-232 6: GND
3: Tx, RS-232 7: Impulsausgang
4: A(+), RS-485 8: V DC, Hilfsversorgung.

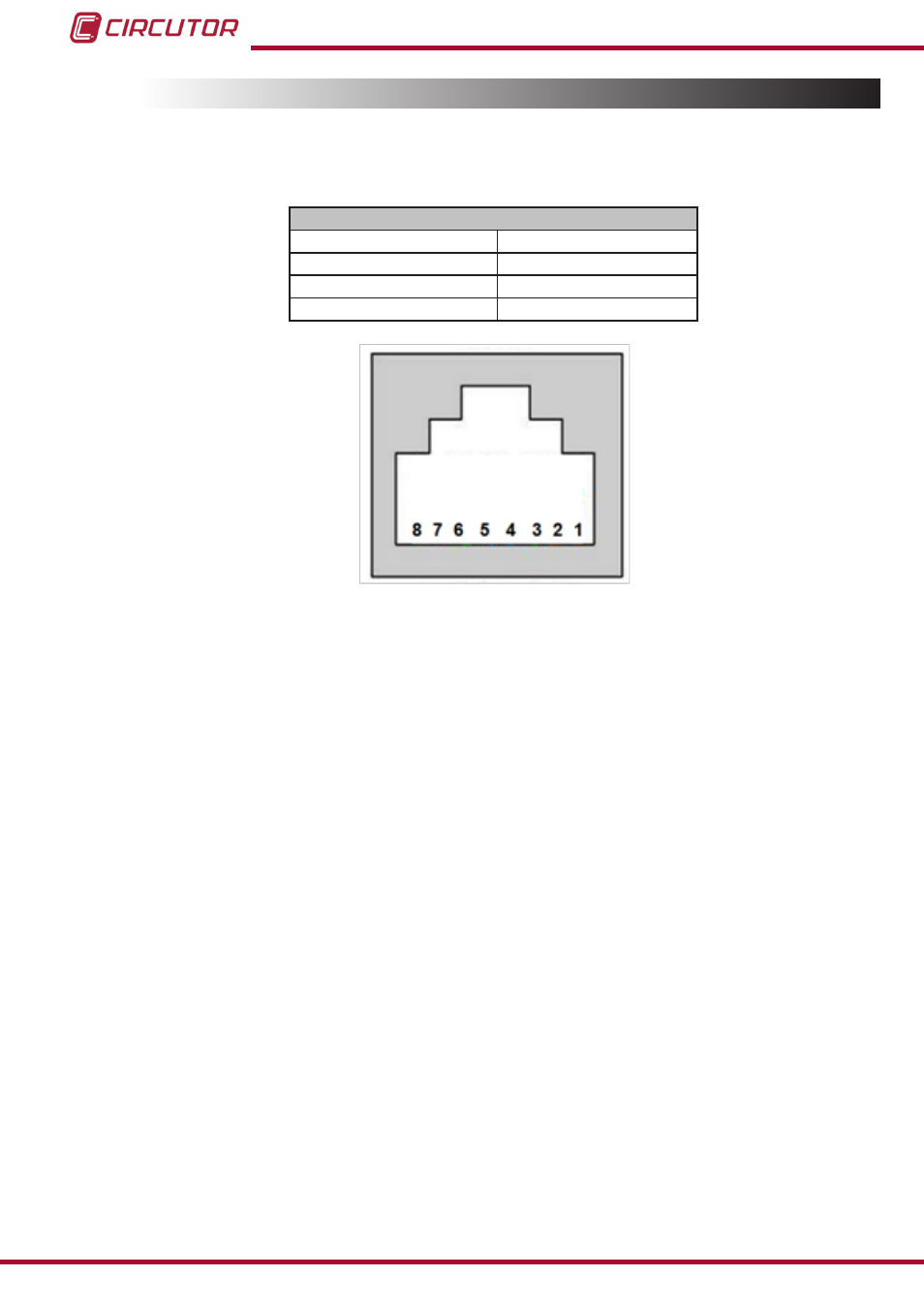

Abbildung 5: RJ45-Stecker des ReadWatt�
