CIRCUTOR EDMk Series - Handbuch (Seite 2)

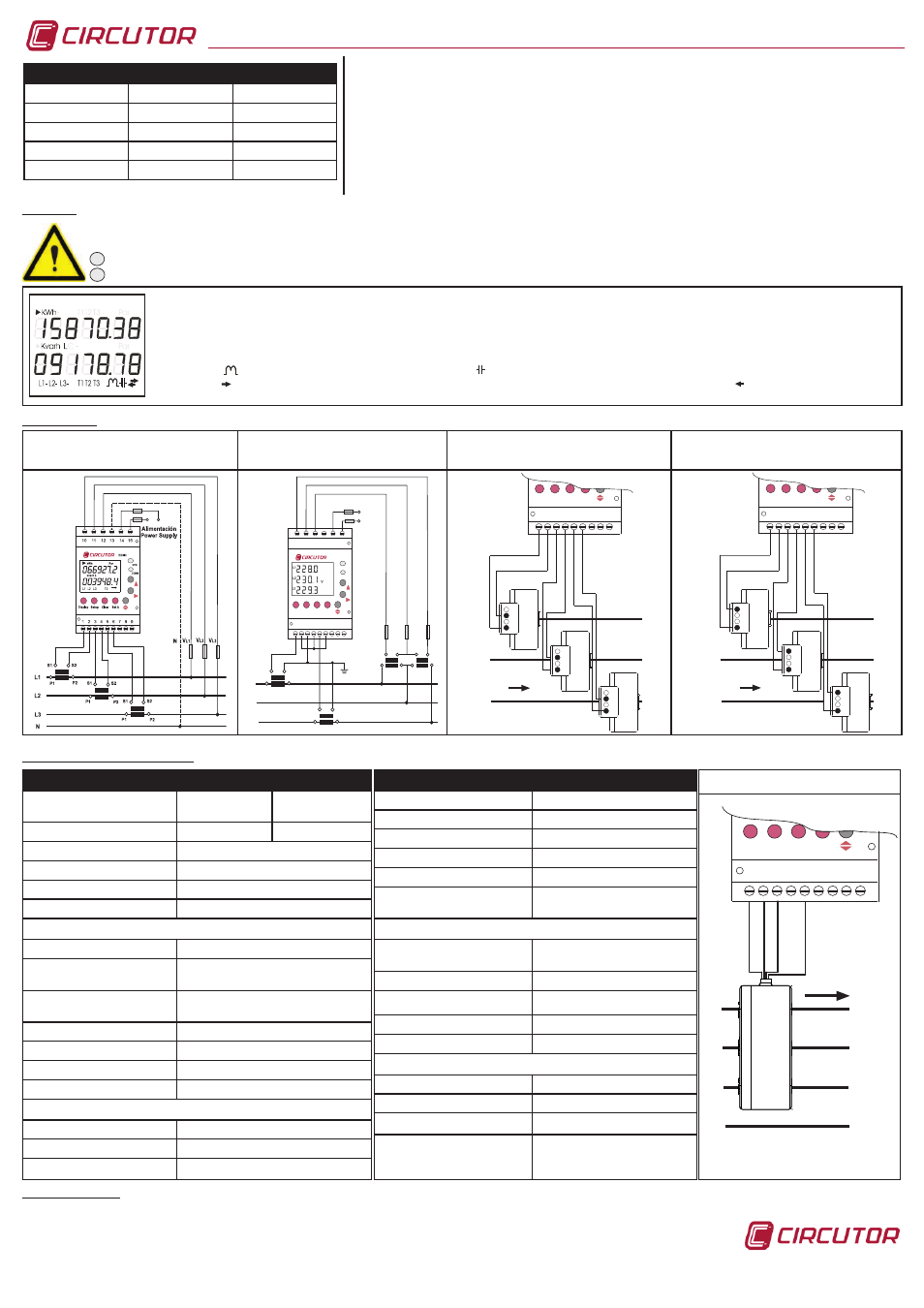

6.5. Beschreibung der Kommunikationen
Einer oder auch mehrere EDMk -Zähler kann bzw. können an einen Rechner oder einen SPS angeschlossen
werden. Über die normale Funktionsweise der einzelnen Zähler hinaus, können die Daten auf diese Weise an
eine zentrale Aufzeichnungsstelle beleitet werden. Der EDMk verfügt für diese Zwecke über einen seriellen
Kommunikationsausgang vom Typ RS-485. Beim Anschliessen von mehreren Aufzeichnungsgeräten an einen
Kumminikationsbus RS-485 ist es erforderlich, dass jedem von diesen eine Periferieadresse (von 01 bis 255)
zugewiesen wird mit dem Zweck, dass der Master (Rechner bzw. SPS) an diese Adressen die Abfrage der
gemessenen bzw. berechneten Aufzeichnungen schickt. Der RS-485 Anschluss wird mit einem Kommunikationskabel
in Form einer abgeschirmten Litze mit mindestens drei Leitern und einer minimalen Distaz von 1.200 Metern
zwischen dem Master und dem letzten Gerät vorgenommen. Über dieser seriellen Bus R-S485 können auf diese
Weise bis zu maximal 32 Geräte kommunizieren.
7. DISPLAY
Das Display der Energiezählers EDMk ist in zwei Sichtbereiche unterteilt: der erste davon (im oberen Bereich) zeigt den Wert der Energie (aktive Energie und induktive
oder kapazitive reaktive Energie ), und der zweite zeigt die vom Zähler im jeweiligen Moment vorgenommene Messung in Echtzeit.
- L1-, L2-, L3- : zeigt an, dass an dem Gerät an beiden Fasen gemessene Spannung anliegt. Wenn an einer Fase keine gemessene Spannung anliegt, wird
die dieser Fase entsprechende Anzeige ausgeblendet. Die hinter den einzelnen Spannungswerten (L) erscheinenden Negativsymbole zeigen den Fluss
des Stroms der Stromstärkenumwandlers und geben Hinweis darauf, ob an dem gemessenen Punkt Energie verbraucht oder erzeugt wird (
L1 , L2 und L3
auf einen Fehler bei der Installation von aktuellen Transformatoren durch eine blinken)
- T1, T2 und T3: Ieine Anzeige, die nur bei den Zählern vom EDM3k gegeben ist.; sie zeigt den im aktuellen Moment gewählten Tarif an, und zwar unabhängig
von dem im oberen Bereich des Displays sichtbaren Tarif.
- Das Symbol
zeigt an, dass die Last induktiv ist; das Symbol zeigt an, dass die Last kapazitiv ist.
- Das Symbol weist darauf hin, dass sich der Zähler im ersten und vierten Bereich (Verbrauch) befi ndet; das Symbol zeigt an, dass sich der Zähler
im zweiten und dritten Bereich befi ndet (Erzeugung).
8. ANSCHLUSS
9. TECHNISCHE SPEZIFIKATIONEN
EDMk-ITF-RS485-C2 Conversor Inteligente Conversor Ethernet
M31751 M54020 M54031 / M54032
KLEMMEN RS-485 KLEMMEN RS-485 RS-485 / RS-232
A (+) 1 (A) A
B (-) 2 (B) B
S (GND) 5 (GND) S
10. KUNDENDIENST
Bei weiteren Fragen zur Betriebsweise oder bei auftretenden Störungen wenden Sie sich bitte an den technischen Kundendienst von CIRCUTOR, SA.
CIRCUTOR, SA
. – technischen Kundendienst.
Vial Sant Jordi s/n
08232 Viladecavalls, Barcelona
Handbuch EDMk
M98204801-06-11A
SPEISEKREIS TYP C.A. TYP C.A. Y C.C.
Einfasig 230 V a.c.
85..265 Va.c. /
95...300 Vd.c.
Frequenz 45...65 Hz 0...65 Hz
Spannungstoleranz -15 %... +10 %
Höchstverbrauch 5 V·A
Betriebstemperatur -20 ºC...+60 ºC
Feuchtigkeit (ohne Kondensation) 5 %...95 %
MECHANISCHE MERKMALE
Material Gehäuse Kunststoff V0 selbstlöschend
Schutzklasse des montierten Geräts
(vorderseitig)
IP 51
Schutzklasse des nicht montierten Geräts
(Seiten und hintere Abdeckung)
IP 31
Spannungsmess- und Versorgungskabel: Mindestquerschnitt 1 mm²
Sekundärkabel Stromwandler: Mindestquerschnitt 2,5 mm²
Maximale Höhe: 2.000 m
Dimensiones (mm) 85 x 52 x 70 (3 Schritte)
KLASSE
Präzisionsklasse aktive Energie klasse 1 - EN62053-21
Präzisionsklasse reaktive Energie klasse 2 - EN62053-23
NORMEN EN62052-11, EN62053-21, EN62053-23, EN61010-1
MESSKREIS
Nennspannung 300 V a.c. f-N / 500 V a.c. f-f
Frequenz 45...65 Hz
Nennstrom .../5A, .../1A ó .../250mA
Permanente Überlast 1,2 In
Verbrauch Spannungskreis pro Fase 0,3 V·A
Verbrauch Stromkreis pro Fase
0,3 V·A bei .../5 A und .../250mA
ó 0,06 V·A bei .../1 A
MERKMALE TRANSISTOREN IMPULSAUSGANG
Transistor opto-isoliert (offener Sammler). NPN
Maximale Steuerspannung 24 V c.c.
Maximaler Steuerstrom 50 mA
Max. Frequenz 5 imp / s
Impulsdauer 50 ms
ANSCHLÜSSE
Ausgang 1 Stecker 9 - 8 Gemein
Ausgang 2 Stecker 7 - 8 Gemein
MAXIMALE ZÄHLERWERT 9999999 kW
SICHERHEIT
Kategorie III / EN-61010-1 Schutz gegen
elektrische Schläge durch doppelte Isolierung
der Klasse II.
Tel.: (+34) 93 745 29 00
Fax: (+34) 93 745 29 14
e-mail: [email protected]
CPU CPU-LED zeigt an, dass das Gerät einwandfrei funktioniert rechts blinkt in einer Sekunde Abstand.
COMM COMM-LED blinkt schnell in Variable Abständen, wenn sich das Gerät das Senden oder Empfangen von Informationen gedacht ist RS-485 Port.
4 Leiter / 3 Leiter (Niederspannung) 3 Leiter (2 Spannungswandler und 2
Stromwandler)
MC1-20 (200 A) MC1-30 (500 A)
L1
L2
L3
min
max Pd N
max
clear
COMM
CPU
CVM-MINI
reset N N reset energy N
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15
b
B
a
A
b
B
a
A
V L1 V L2 V L3
S2
P2
S1
P1
S2
P2
S1
P1
TYP MC-3
Set A NS Display ND NS Setup Clear NC
1 2 3 4 5 6 7 8 9
L1
L2
L3
L1
L2
L3
1S11S22S12S2
1S11S22S12S2 MC1-20
MC1-20
1S11S22S12S2 MC1-20
Set A NS Display ND NS Setup Clear NC
1 2 3 4 5 6 7 8 9
L1
L2
L3
L1
L2
L3
1S11S22S12S2
1S11S22S12S2 MC1-30
MC1-30
1S11S22S12S2 MC1-30
Set A
NS
Display
ND NS
Setup Clear
NC
1 2 3 4 5 6 7 8 9
L1
L2
L3
N
1P1
2P1
3P1
1P2
2P2
3P2
COM
2S1
L1
L2
L3
N
1P1
2P1
3P1
1P2
2P2
3P2
1S1 3S1
