2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NL4-
Anschlüsse und einen zweipoligen Schraubanschluss (ST). Die Laut-
sprecher belegen die Anschlusspins 2+/2–. Die Pins 1+/1– sind
für Fullrange-Systeme vorgesehen.
Lautsprecher in der Option Wetterfest (WR) sind mit einem Festan-
schluss ausgestattet (PG-Verschraubung, H07-RN-F, 2 x 2.5 mm
2 ,
Standardlänge 5.5 m).
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4 1+ 1– 2+ 2–
ST n.a. n.a. + –
PG n.a. n.a. Braun (+) Blau (–)
Festanschluss
Im Lieferumfang der 18S-SUB und 18A-SUB Lautsprecher ist eine
Abdeckplatte [1] und eine Kabeldurchführung [2] enthalten. Für
Anwendungen im Innenbereich kann damit ggf. die Anschlussplatte
verdeckt werden. Für Anwendungen im Außenbereich muss die
Abdeckplatte verwendet werden, um einen IP-Schutzgrad von IP34
zu erreichen.
Führen Sie den Festanschluss wie folgt aus:
Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher (Philips
#PH2).
1. Bereiten Sie die Kabeldurchführung und die Anschlussleitung
vor.
2. Brechen Sie die vorgestanzte Aussparung in der Abdeckplatte
aus, und setzen Sie die Kabeldurchführung ein.
3. Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein und schließen Sie die Anschlussleitung am Schrauban-
schluss an.
Þ Beachten Sie die richtige Polarität!
4. Entfernen Sie die vier Schrauben der Anschlussplatte.
5. Schieben Sie die Abdeckplatte auf, sodass diese mit der Aus-
sparung der Anschlussplatte abschließt.
6. Befestigen Sie schließlich die Abdeckplatte und die Anschluss-
platte mit den vier Schrauben.

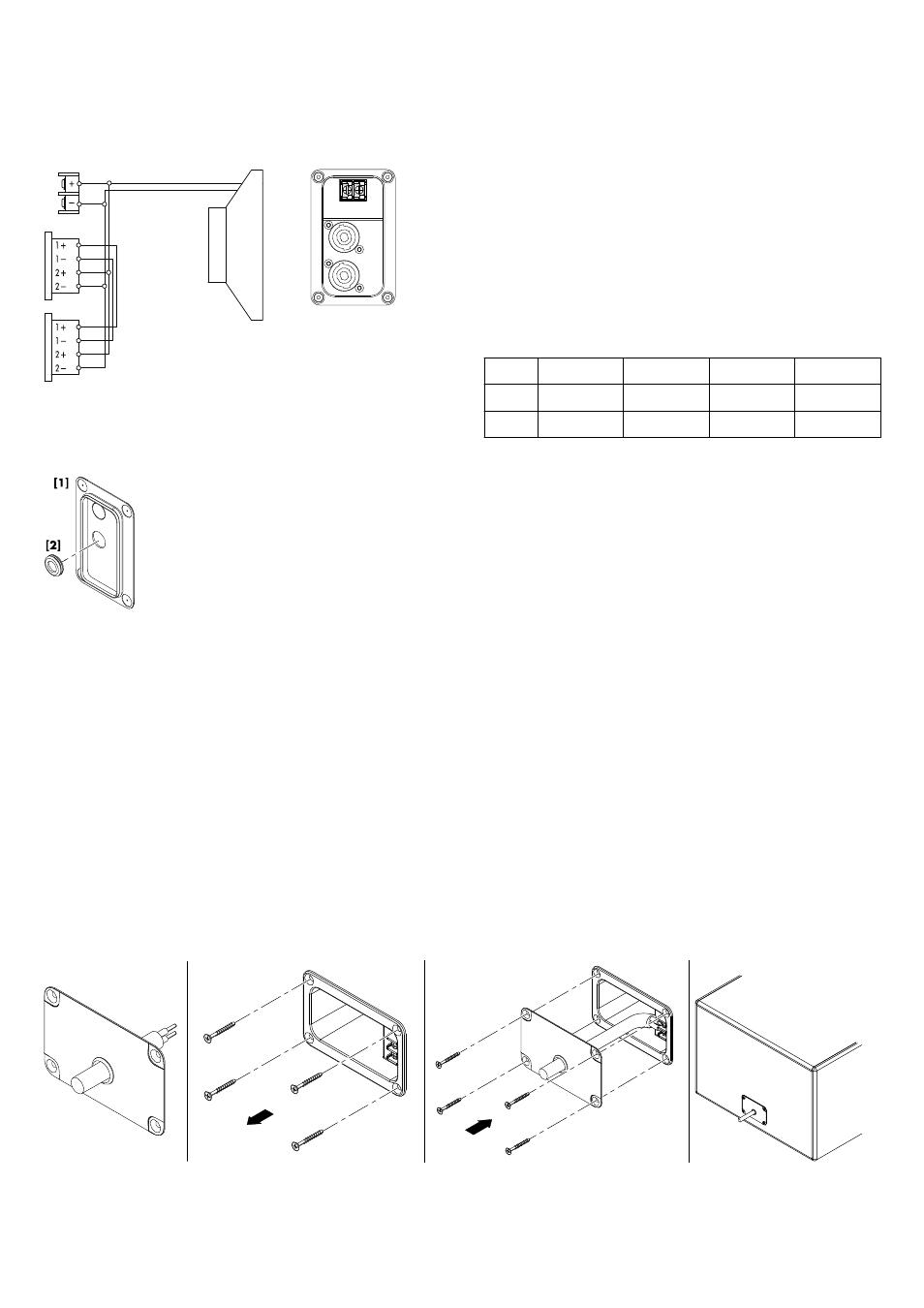

Abb. 4: Festanschluss
Abb. 2: Verdrahtung der Anschlussbuchsen
Abb. 3: Abdeckplatte und Kabeldurchführung
