2.1. Produktbeschreibung
Der 27S-SUB und 27A-SUB sind kompakte kardioide Hochleis-
tungssubwoofer für den Betrieb mit d&b Lautsprechern der xS- und
xA-Serie. Die Gehäuse sind mit zwei Langhubtreibern mit Neodym-
Magneten bestückt und besitzen einen integrierten kardioiden
Aufbau: ein 15“ Treiber in Bassreflexabstimmung strahlt nach
vorne und ein 12” Treiber in einem 2-Kammer-Bandpass-Design
strahlt nach hinten. Aufgrund dieser Anordnung und Abstimmung
wird ein kardioides Abstrahlverhalten an einem einzigen Verstär-
kerkanal erzeugt.
Der 27A-SUB ist mit den gleichen akustischen Komponenten ausge-
stattet wie der 27S-SUB und verfügt zusätzlich über ein integriertes
Riggingsystem für den Aufbau vertikaler Arrays. Der 27A-SUB
kann mit 10A und 10AL Lautsprechern kombiniert werden.
Der Frequenzgang erstreckt sich von 40 Hz bis 140/100 Hz.
Die Gehäuse sind aus Multiplexholz gefertigt und mit schwarzer,
schlagfester Farbe lackiert. Die Lautsprecherfront ist durch ein sta-
biles Frontgitter geschützt und mit einem akustisch transparenten
Schaumstoff hinterlegt.
Vier Gummifüße an der Gehäuseunterseite des 27S-SUB dienen
dem Schutz vor ungewolltem Verrutschen und Beschädigung der
Gehäuseunterseite.
Die Lautsprecher sind ballwurfsicher nach DIN 18032-3.
Kardioide Abstrahlung
Das kardioide Abstrahlverhalten vermeidet wirkungsvoll uner-
wünscht abgestrahlte Energie hinter dem Subwoofer. Das Resultat
ist ein deutlich reduziertes Diffusschallfeld im Tieftonbereich und
somit eine extrem präzise Tieftonwiedergabe. 27S und 27A Sub-
woofer können sowohl einzeln als auch in gestellten oder geflo-
genen Kombinationen eingesetzt werden. Zwischen benachbarten
Systemen oder zu Seitenwänden muss ein Abstand von mindestens
60 cm eingehalten werden. Wenn die Systeme vor Wänden auf-
gestellt werden, muss der Mindestabstand zwischen Lautsprecher-
rückseite und Wand 15 cm betragen.
27S-SUB Riggingkomponenten
In den Seitenwänden des 27S-SUB befinden sich je zwei M10
Gewindeeinsätze zur Montage des Z5410 Querbügels 18S/27S.
Die Gewindeeinsätze sind durch Blindkappen in Gehäusefarbe
verdeckt, die zur Montage des betreffenden Zubehörs entfernt
werden.
27A-SUB Riggingkomponenten
Der Aufbau vertikaler Arrays aus 27A-SUB Lautsprechern wird mit
den Z5418 Verbindern xA-SUB vorgenommen. Bis zu vier 27A-
SUB Lautsprecher können so verbunden werden. Wird der 27A-
SUB oben in ein 10A oder 10AL Array integriert, können bis zu
zwei 27A-SUB Lautsprecher mit bis zu sechs 10A/10AL Lautspre-
chern kombiniert werden.

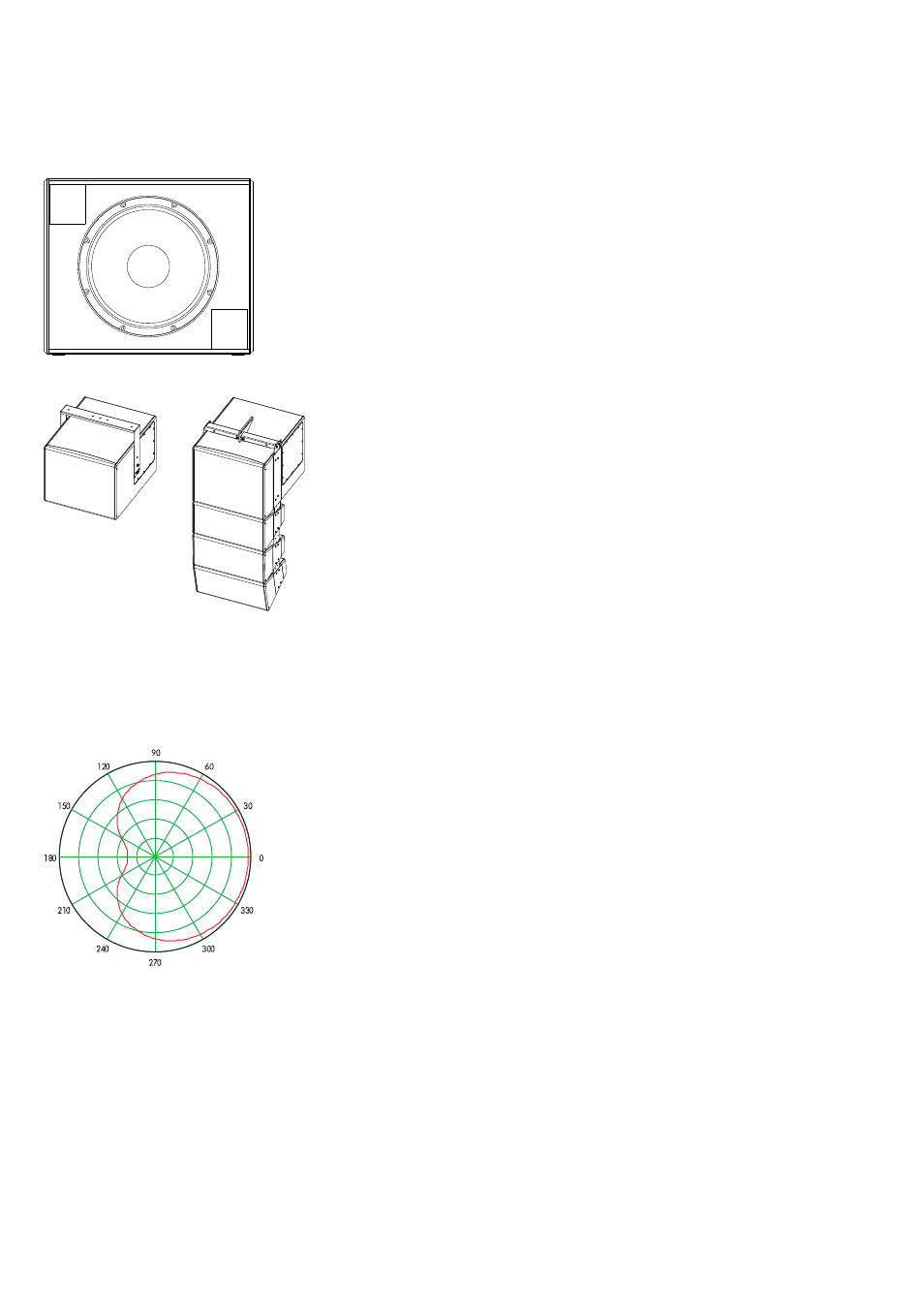

Abb. 1: 27S-SUB/27A-SUB Lautsprecher
Anwendungsbeispiele:
27S-SUB Deckenmontage mit Z5410 Querbügel 18S/27S.
10AL/27A-SUB Array.
Abb. 2: Kardioide Abstrahlung
2. 27S-SUB/27A-SUB Lautsprecher
