2.1. Produktbeschreibung
Der B6-SUB ist ein aktiv getrennter, kompakter Hochleistungssub‐
woofer, bestückt mit einem 18"-Langhubtreiber mit Neodym-Mag‐
neten in Bassreflexabstimmung.
Der Frequenzgang erstreckt sich von 37 Hz bis 140 Hz.
Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag-
und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Pro‐
tection) versehen. Die Lautsprecherfront ist durch ein stabiles Front‐
gitter geschützt, das mit einem akustisch transparenten Schaumstoff
hinterlegt ist. An den Seitenwänden ist jeweils ein Transportgriff
angebracht, und auf der Rückseite befinden sich 4 Transportrollen.
Ein M20 Gewindeeinsatz an der Oberseite des Gehäuses erlaubt
die Montage eines Lautsprecherstativs zur Aufnahme eines Top-
Lautsprechers. Zwei Kufen an der Gehäuseunterseite dienen dem
Schutz vor Beschädigungen und ungewolltem Verrutschen des
Lautsprechers. Diese Kufen passen in entsprechende Aussparungen
auf der Oberseite des B6-SUB Lautsprechers und verhindern so ein
Verrutschen der Gehäuse beim Stacken.
2.2. Anschlüsse
Der Lautsprecher verfügt über zwei parallel verdrahtete NLT4 F/M-
Anschlüsse und belegt die Anschlusspins 2+/2–. Pin 1+/1– sind
für TOP Lautsprecher vorgesehen. Die männliche Buchse dient als
Eingang. Über die weibliche Buchse kann ein zweiter Lautsprecher
betrieben werden.
Der Lautsprecher kann optional auch mit NL4 M- oder EP5-
Anschlüssen ausgestattet werden.
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5 (SenseDrive)
d&b SenseDrive
Die SenseDrive-Funktion im D12 Verstärker dient dazu, die Eigen‐
schaften des Lautsprecherkabels elektrisch zu kompensieren. Sen‐
seDrive erfordert eine zusätzliche Sense-Leitung und kann daher
bei anwendbaren Lautsprechern nur in Verbindung mit EP5-
Anschlüssen und 5-adriger Verkabelung eingesetzt werden.
Hinweis: Wird der D12 im Mix TOP/SUB-Modus betrieben,
ist die SenseDrive-Funktion nur am Ausgang B verfügbar.
d&b LoadMatch
Beginnend mit dem D80 Verstärker ermöglicht die LoadMatch-
Funktion, die Eigenschaften des Lautsprecherkabels elektrisch zu
kompensieren, ohne dass eine zusätzliche Sense-Leitung eingesetzt
werden muss. Für alle anwendbaren Lautsprecher ist die Load‐
Match-Funktion daher unabhängig vom Anschlusstyp.

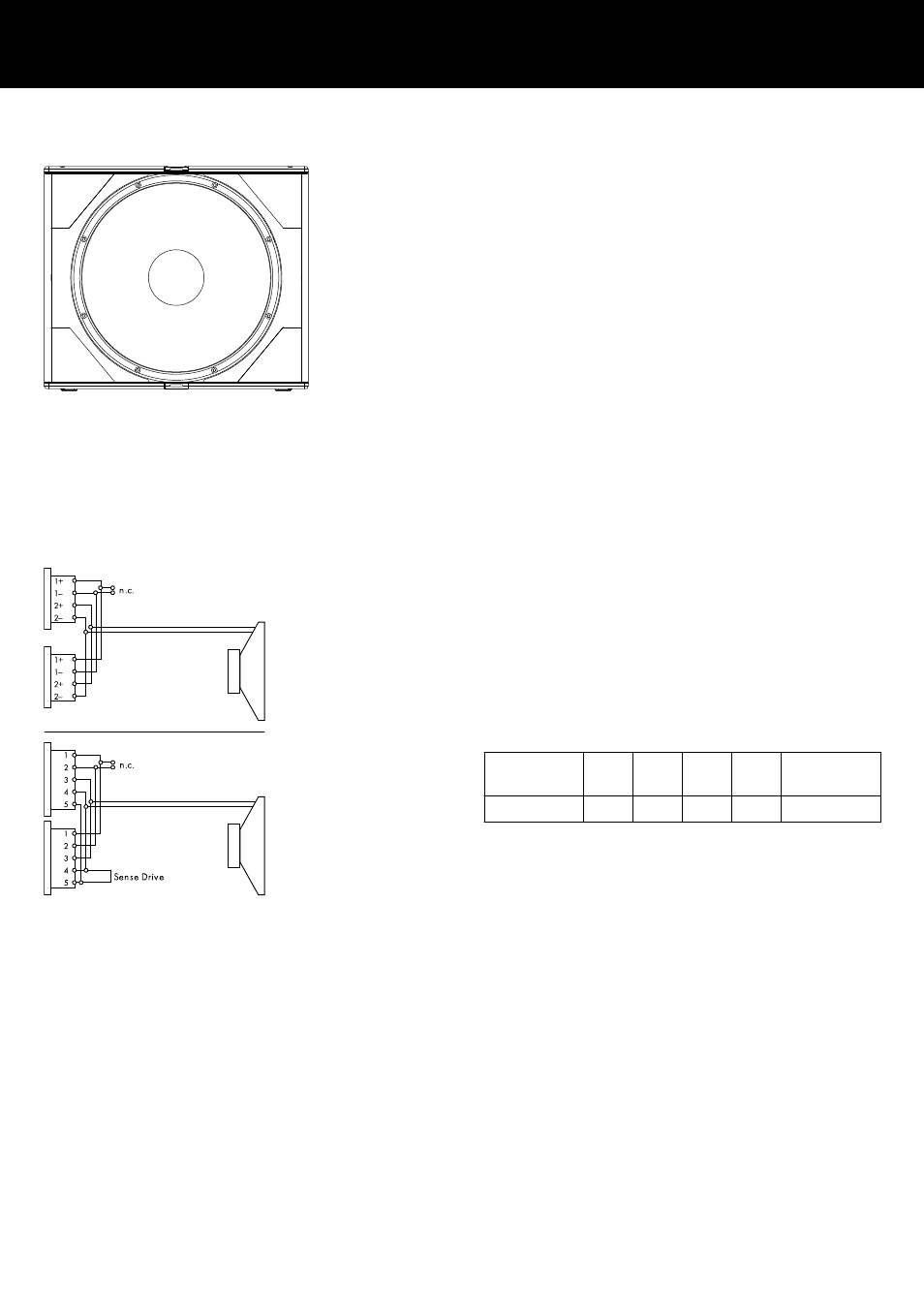

NLT4 F/M/NL4 M und EP5 Verdrahtung der Anschlussbuchsen
