2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NLT4
F/M-Anschlüsse und belegen die Anschlusspins 1+/1–. Pin 2+/2–
sind für aktiv getrennte Subwoofer vorgesehen. Die männliche
Buchse dient als Eingang. Über die weibliche Buchse kann ein
zweiter Lautsprecher betrieben werden.
Die Lautsprecher können optional auch mit NL4 M- oder EP5-
Anschlüssen ausgestattet werden.
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Die einsetzbaren Verstärker stellen zwei verschiedene Setups
("Arc" oder "Line") für den Y8 und den Y12 Lautsprecher bereit.
Diese stehen im Dual Channel oder Mix TOP/SUB-Modus zur Ver‐
fügung.
An einem Verstärker im Setup Y8 oder Y12 können bis zu zwei Y8
oder Y12 Lautsprecher am entsprechenden Verstärkerkanal
betrieben werden.
Arc und Line Setup
Die Wahl des Arc oder Line Setups hängt von der Krümmung (Cur‐
ving) des Arrays ab. Innerhalb eines Arrays können dabei beide
Setups eingesetzt werden.
Das Arc Setup wird für Lautsprecher in gekrümmten Arrayberei‐
chen eingesetzt.
Das Line Setup wird für Fernfeldsektionen innerhalb des Arrays
gewählt, bei denen drei oder mehr direkt aufeinander folgende
Zwischenwinkel von 0°, 1° oder 2° eingestellt sind. Im Vergleich
zur Arc Konfiguration wird hier der Mittel-Hochtonbereich zur
Kompensation des erweiterten Nahfeldes reduziert.
Der Wechsel zwischen Line und Arc Konfiguration erfolgt gemäß
der Abfolge der Zwischenwinkel im Array, erlaubt aber geringfü‐
gige Abweichungen aufgrund der Verkabelung in Gruppen von bis
zu zwei Lautsprechern.
passi ve
crossover

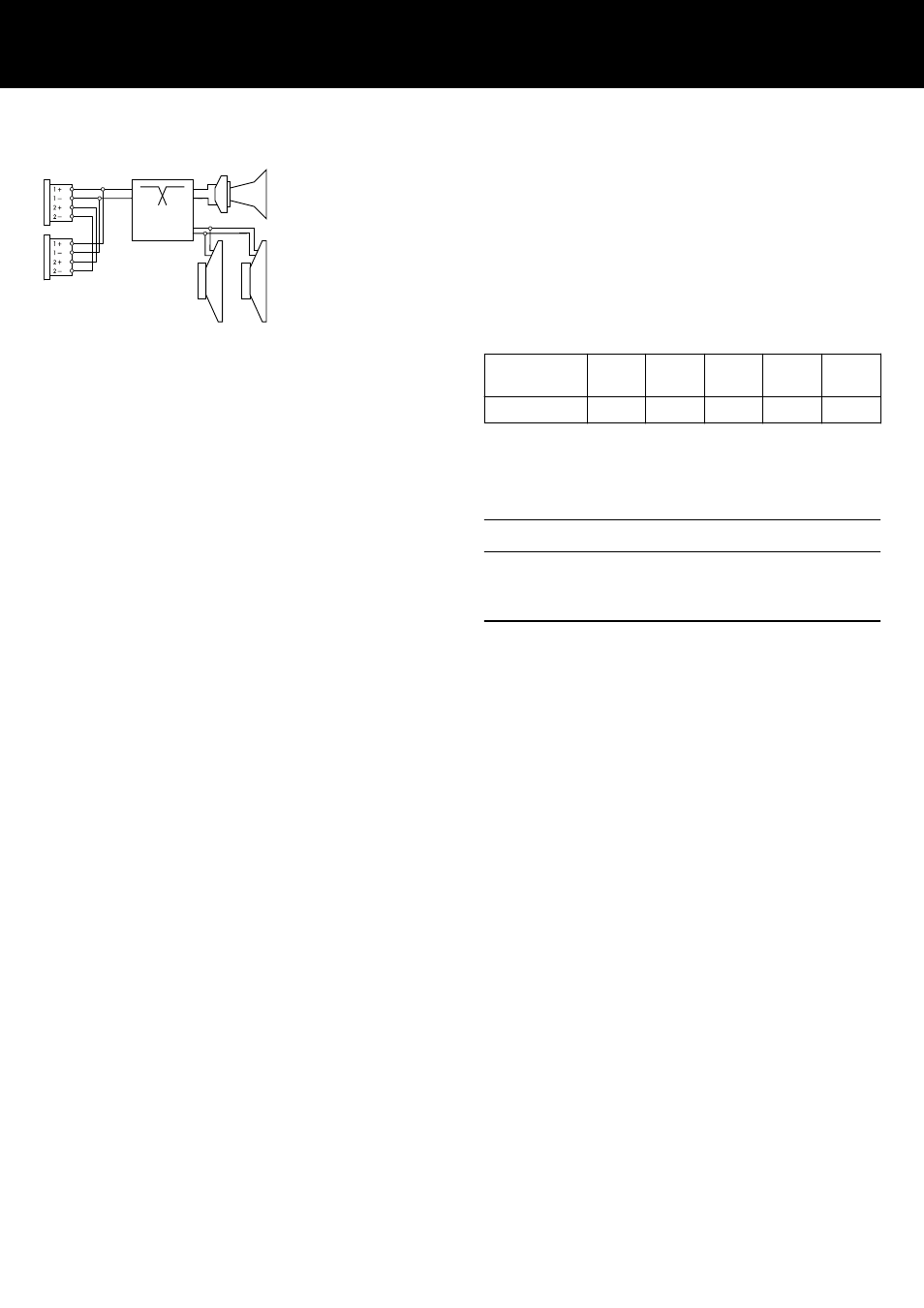

Verdrahtung der Anschlussbuchsen
