Bohrschablone – d&b Z5038 Fixing plate M10 Benutzerhandbuch
Seite 4
Advertising
Anwendung
Der M10 Gewindeeinsatz der Montageplatte erlaubt die Auf-
nahme verschiedener d&b Zubehörteile.
Hinweis: Montage und Bedienung dieser Zubehörteile ent-
nehmen Sie bitte den jeweiligen Montageanleitungen.
1.4. Bohrschablone
Hinweis: Druckereinstellungen und Skalierung beachten.

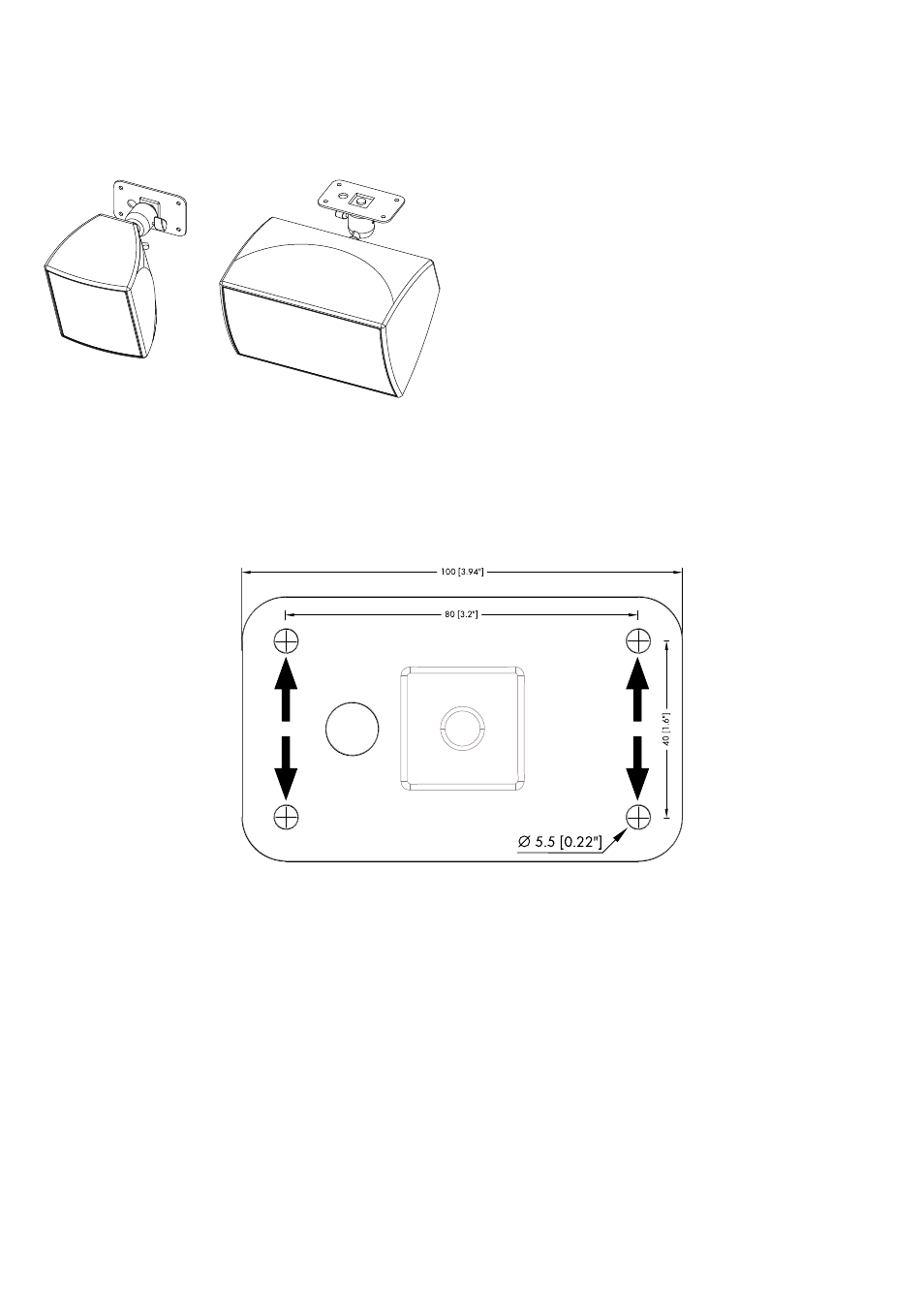

Abb. 2: Anwendungsbeispiele:
E4 Wandmontage
E5 Deckenmontage
d&b Z5038 M10 Montageplatte, Montageanleitung (1.0 DE)
4
