Z5351, E8 Querbügel

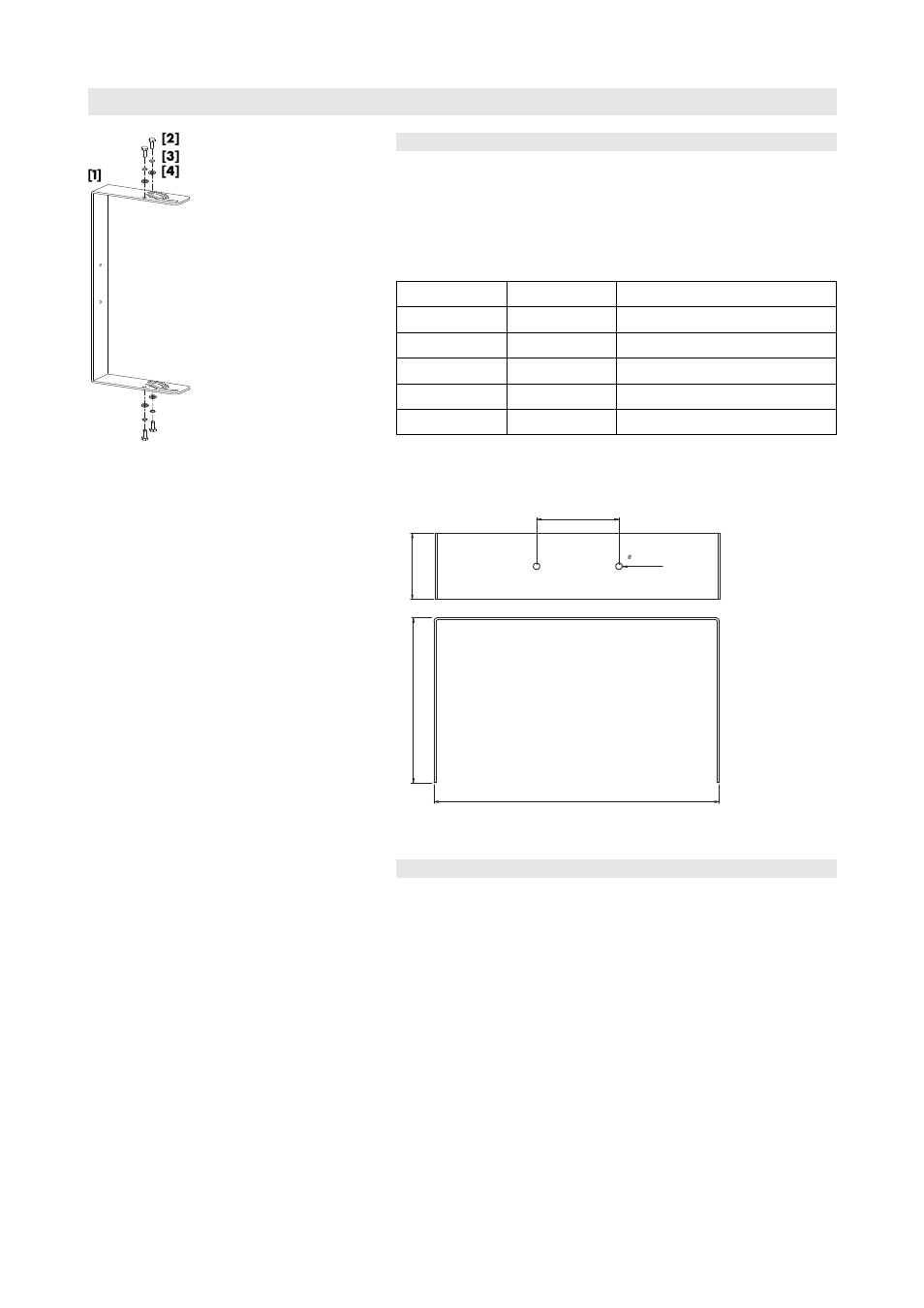

Fig. 1: Z5351 E8 Querbügel
1. Produktbeschreibung und Lieferumfang
Der Z5351, E8 Querbügel ermöglicht die Montage von E8
Lautsprechern mit einer variablen vertikalen bzw. horizontalen
Ausrichtung des Lautsprechers.
Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand.
Menge d&b Code Beschreibung
1 Z5351 E8 Querbügel [1]
4 Sechskantschraube, M10 x 25 [2]
4 Federscheibe M10 [3]
4 U-Scheibe 10.5 [4]
1 D2979.INT Montageanleitung
Eigengewicht und Bemaßung
Gewicht..........................................................................................................................1.5 kg
115 [4.5"]
9 [0.35"]
230
[9
"]
398 [15.7"]
92
[3
.2
"]
Fig. 2: Abmessungen in mm [Zoll]
2. Bestimmungsgemäßer Einsatz
Der Z5351, E8 Querbügel darf ausschließlich zusammen mit den d&b
E8 Lautsprecher gemäß der in dieser Anleitung beschriebenen
Verwendungsweise eingesetzt werden.
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwendungs-
zweck ausgelegt sind.
Der Querbügel kann auf folgende Arten montiert werden:
– Horizontale bzw. vertikale Direktmontage an Decke oder
Wand.
– Horizontal geflogen am Z5010 TV-Zapfen mit Befestigungs-
platte. Zusammen mit der Z5012 Rohrkralle ermöglicht dies die
horizontale Befestigung an Rohren von 32 mm bis 50 mm
Durchmesser.
Z5351 Montageanleitung (1.1 DE) Seite 3 von 6
