3. Sicherheit
Allgemeine Sicherheit
Überprüfen Sie den Schwenkbügel vor jedem Einsatz. Bestehen auch
nur geringste Zweifel an der Funktion und Sicherheit des Schwenk-
bügels, darf dieser nicht eingesetzt werden. Beachten Sie hierzu das
Kapitel 6. Pflege und Wartung auf Seite 5.
Belastbarkeit
Der Schwenkbügel ist für eine Nennlast von 5 kg (BGV C1)
ausgelegt, was dem Gewicht eines E6 Lautsprechers entspricht.
Richten Sie den Schwenkbügel immer senkrecht aus, sowohl bei
Montage auf einem Lautsprecherstativ als auch bei geflogener
Anwendung.
4. Montage

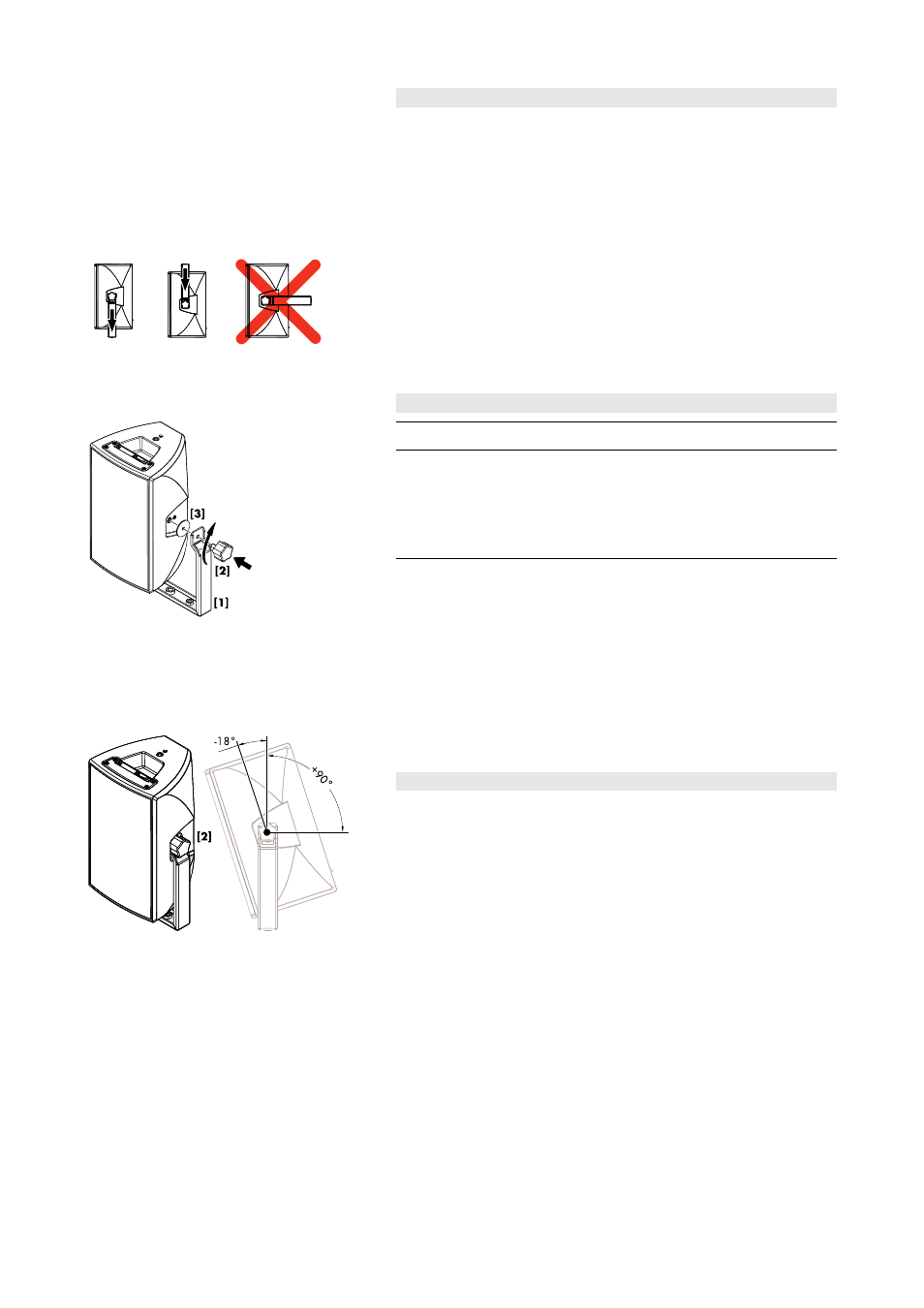

Fig. 5: Montage am Lautsprecher
Fig. 6: Bedienung
HINWEIS
Verwenden Sie nur die im Lieferumfang enthaltenen und somit spezifi-
zierten Schrauben.
Stellen Sie sicher, dass sich der Griff immer oben befindet ungeachtet
ob der Lautsprecher geflogen oder auf ein Stativ montiert wird, wie in
den Abb. 2 und 3 auf Seite 3 gezeigt.
Der Bügel wird über die Sterngriffschraube [2] am Lautsprecher
verschraubt.
Für die Montage wird kein Werkzeug benötigt.
1. Setzen Sie den Schwenkbügel [1] mit der
Gumminunterlegscheibe [3] in die Aussparung an der
Seitenwand ein.
2. Fixieren Sie den Schwenkbügel mit der Sterngriffschraube [2]
am Lautsprecher.
5. Bedienung
Der Schwerpunkt eines E6 Lautsprechers liegt genau in der Drehachse
des Bügels. Daher ist die vertikale Neigung leichtgängig einzustellen,
und es entsteht kein Drehmoment an der Halterung.
Der Winkelbereich erstreckt sich von +90° bis –18°.
Vertikale Ausrichtung
1. Lösen Sie die Sterngriffschraube [2].
2. Stellen Sie die gewünschte vertikale Neigung des
Lautsprechers ein.
3. Ziehen Sie die Sterngriffschraube wieder fest.
Horizontale Ausrichtung
Die horizontale Ausrichtung erfolgt über den Adapter zum Laut-
sprecherstativ oder den TV-Zapfen.
