d&b Z5385 V Flying adapter Benutzerhandbuch
Seite 8

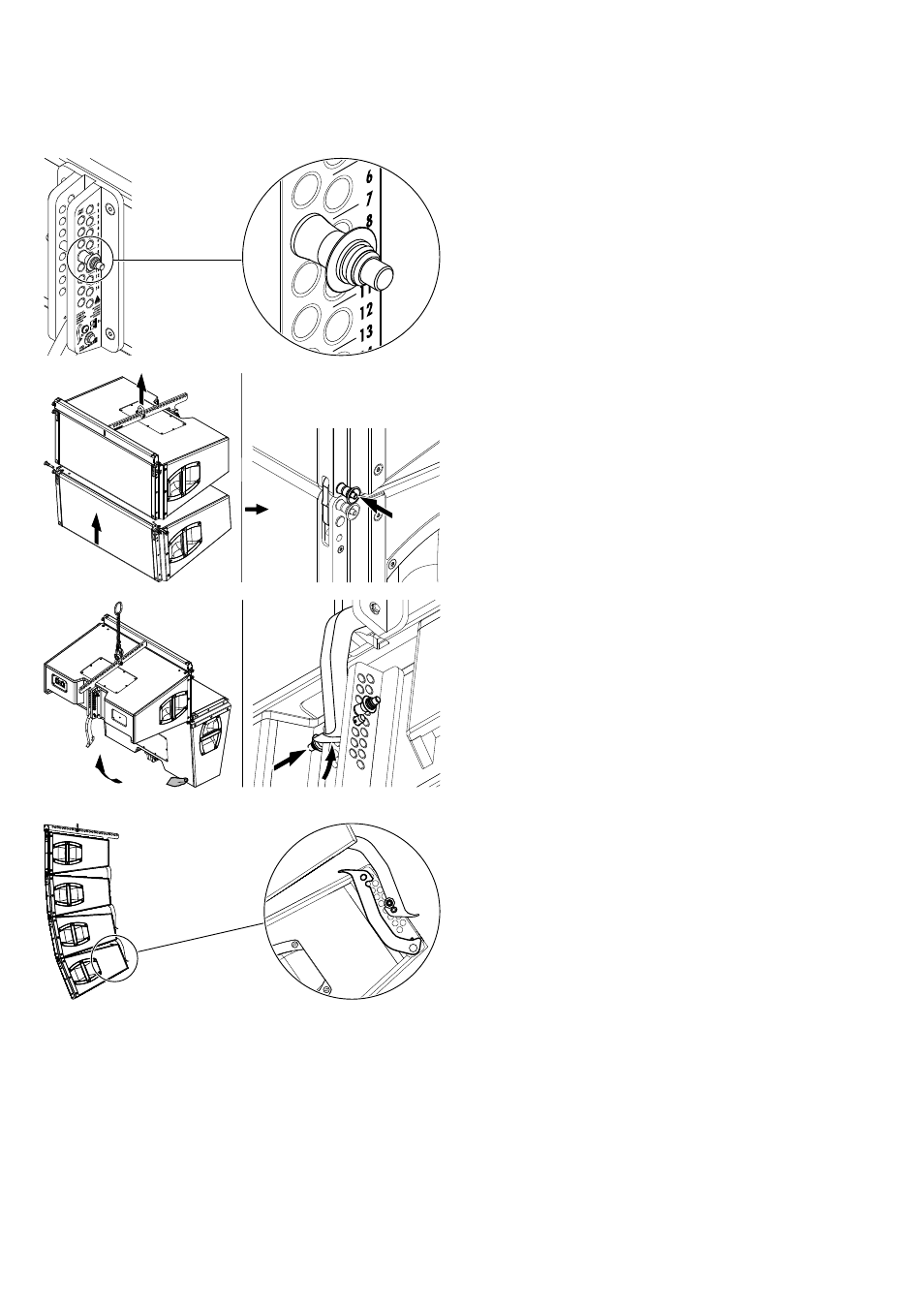

2. Stellen Sie den Öffnungswinkel gemäß Ihrer ArrayCalc Simu-
lation ein und arretieren Sie einen Locking Pin in der entsprech-
enden Bohrung.
Die Öffnungswinkel zwischen benachbarten Lautsprechern
können in einem Bereich von 0° bis 14° liegen und in 1°
Schritten eingestellt werden. Die Öffnungswinkel werden am
rückwärtigen Riggingstrang der Lautsprecher eingestellt.
3. Hängen Sie den Aufbau gemäß der gewünschten Aufängeart
auf.
4. Heben Sie die den Aufbau auf Arbeitshöhe an.
5. Setzen Sie den vorbereiteten Lautsprecher an, sodass die Front
Links in die entsprechenden Aufnahmen auf der Vorderseite
des oberen Lautsprechers eingeführt sind.
6. Setzen Sie die zweiten Locking Pins für die Front Links des Laut-
sprechers auf beiden Seiten ein und verriegeln Sie diese.
7. Klappen Sie auf der Rückseite den Splay Link des oberen Laut-
sprechers in den Riggingstrang des unteren Lautsprechers ein.
8. Heben Sie den oberen Lautsprecher an, bis der Haken des
Splay Links vollständig am voreingestellten Locking Pin einge-
hakt ist.
9. Lassen Sie den Lautsprecher wieder los und arretieren Sie den
Splay Link mit dem zweiten Locking Pin (Sicherungspin).
Montieren Sie alle weiteren Lautsprecher in der gleichen Weise,
bis das Array vollständig aufgebaut ist.
4. Splay Link des letzten Lautsprechers
Der Splay Link des letzten Lautsprechers kann in seiner Parkposi-
tion arretiert werden.
Hinweis: In diesem Fall können für den untersten Lautspre-
cher die folgenden Öffnungswinkel eingestellt werden: 3°, 5°
und 7° bis 14°.
5. Array verkabeln
Verkabeln Sie das Array entsprechend den verwendeten Verstär-
kerkanälen.
d&b Z5385 V Flugadapter, Rigginghandbuch (1.3 DE)
8
