1.3.1. Montage
Der Stack Adapter wird am hinteren Riggingstrang des V-SUB Laut‐
sprechers angebracht. Um den Adapter anzubringen, gehen Sie
wie folgt vor:
1. Lösen Sie die zwei Locking Pins am hinteren Riggingstrang des
V-SUB Lautsprechers.

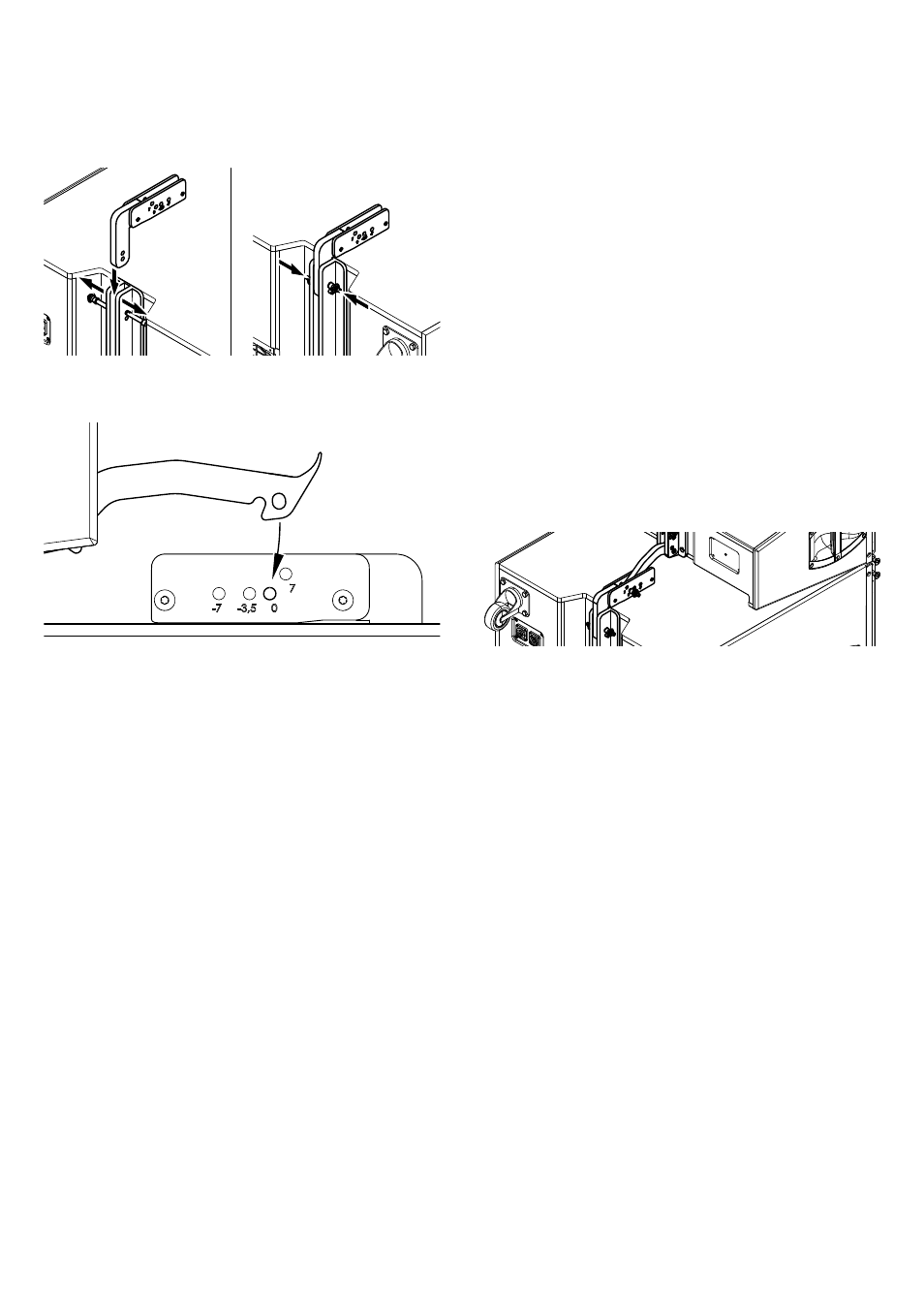

2. Setzen Sie den Stack Adapter so ein, wie in nebenstehender
Abbildung dargestellt.
3. Setzen Sie die Locking Pins am V-SUB Lautsprecher wieder ein
und verriegeln sie diese.
1.3.2. Vertikaler Neigungswinkel des ersten Lautspre‐
chers
Über den Lochindex am Stack Adapter lassen sich feste Neigungs‐
winkel von –7°, –3.5°, 0° oder +7° für den ersten auf dem
V-SUB platzierten V-TOP Lautsprecher einstellen. Zu diesem Zweck
wird die Bohrung am Splay Link des Lautsprechers verwendet.
Diese dient zur Sicherung des Lautsprechers und zur Einstellung
des Winkels.
