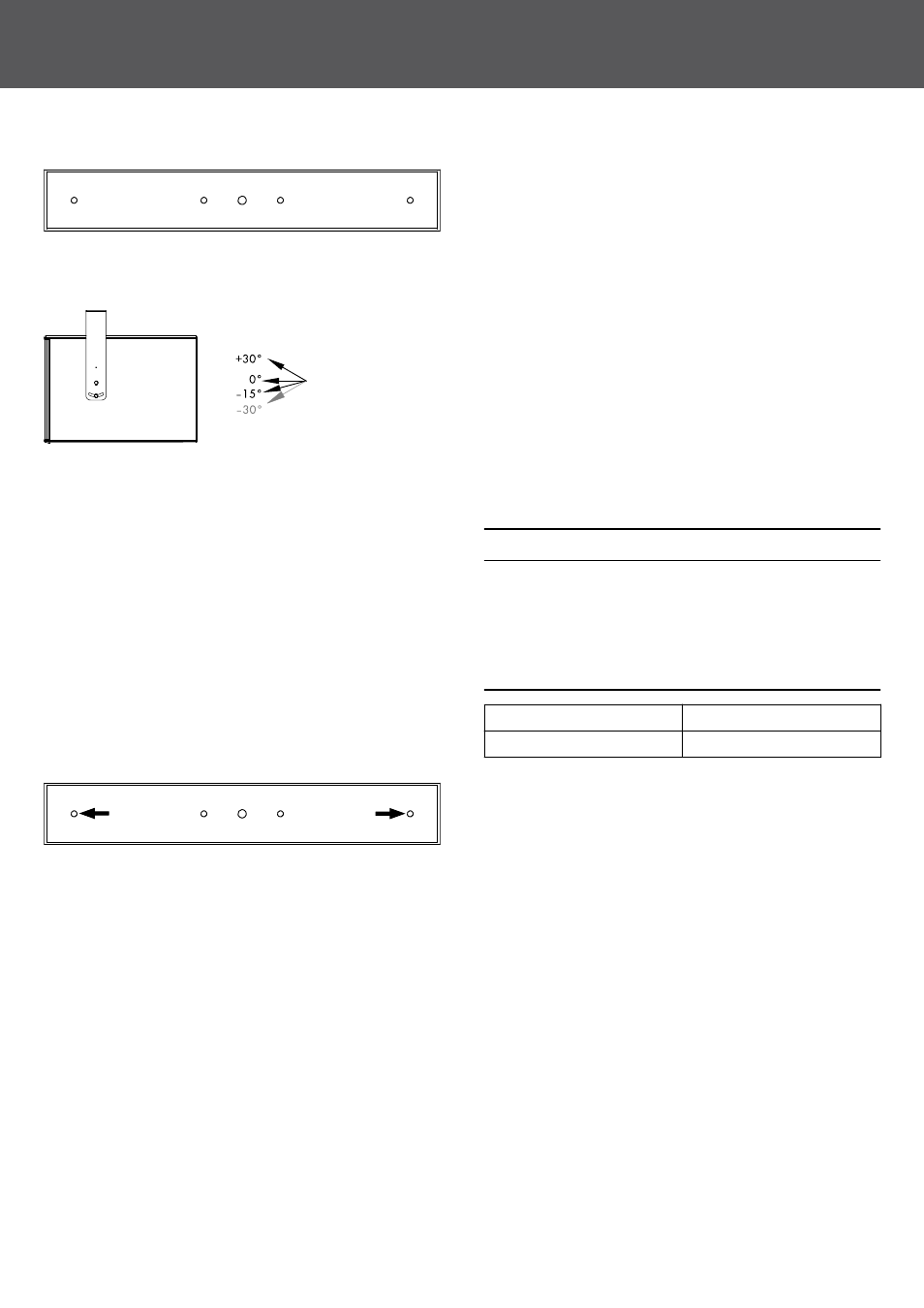

1.4. Montageoptionen und Winkeleinstellungen
In der Querstrebe des Bügels befinden sich verschiedene Boh‐

rungen.

Über die 9 mm Bohrungen an beiden Enden der Querstrebe kann

der Bügel direkt an eine Decke montiert werden.

Zwei 9 mm Bohrungen im d&b Rastermaß von 115 mm dienen zur

Aufnahme des Z5010 TV-Zapfens.

An beiden Enden des Bügels befindet sich jeweils eine halbrunde

Aufnahme. Damit kann der Subwoofer im Bereich von standard‐

mäßig 45°(+30°/—15°) vertikal ausgerichtet werden. Je nach

Bedingungen vor Ort sind auch —30° möglich.

1.5. Montage

Wand- bzw. Deckenmontage des Querbügels

ACHTUNG!

Verwenden Sie nur Befestigungsmaterial, das für die vorgesehene

Anwendung geeignet ist.
Beachten Sie die auftretenden Auszugskräfte, die auf das Befesti‐

gungsmaterial wirken. Die Nennauszugskräfte für die jeweilige

Anwendung (Wand- oder Deckenmontage) können der folgenden

Tabelle entnommen werden.

Anwendung

Nennauszugskraft

Deckenmontage

400 N

Verwenden Sie für die Wandmontage die in der nebenstehenden

Grafik markierten Bohrungen, um eine ausreichende Auflagefläche

zu gewährleisten

Eine entsprechende Bohrschablone ist in dieser Montageanleitung

enthalten. Siehe Þ Kapitel 2. "Bohrschablone" auf Seite 7.

Z5389 Bohrungen

d&b Z5389 Montageanleitung 1.1 de
