– Mit dem Z5010 TV-Zapfen mit Befestigungsplatte in Verbin‐
dung mit der Z5012 Rohrkralle können YiP Lautsprecher ver‐
tikal an Rohren und Traversen mit einem Rohrdurchmesser von
40 mm bis 70 mm geflogen werden.
– Mit dem Z5024 Stativadapter können YiP Lautsprecher auf ein
Lautsprecherstativ mit einem Rohrdurchmesser von 35 mm
montiert werden.
Die beiden außen liegenden M10 Gewindeeinsätze können über
zwei M10 Ringösen (Q9032) für den geflogenen Einsatz an
Stahlseilen herangezogen werden oder dienen zur Aufnahme der
beiden Sterngriffschrauben [H] während des Transports oder der
Lagerung des Bügels, damit diese nicht verloren gehen.

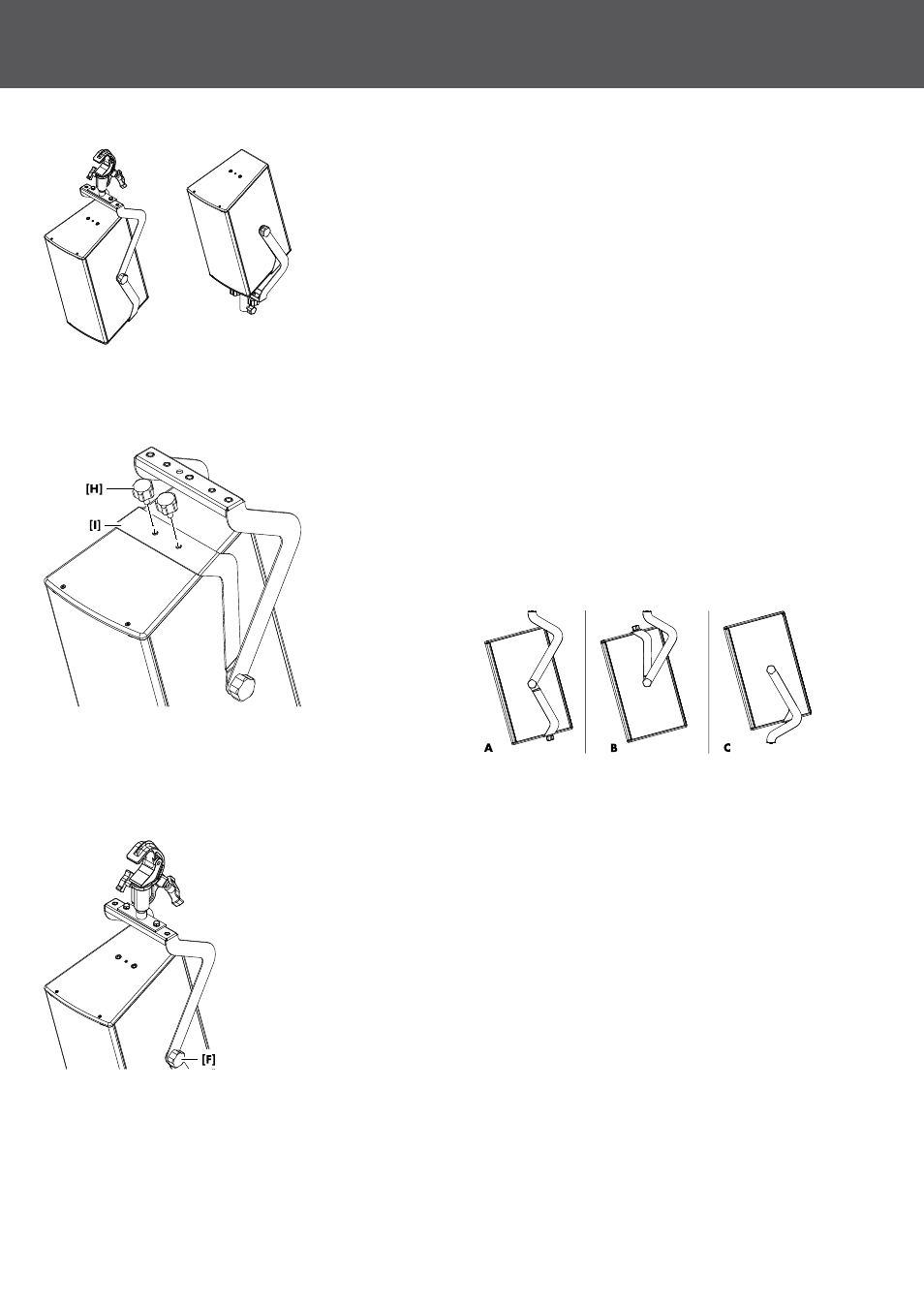

1.4. Montage
Über die zwei Sterngriffschrauben
[H] wird die Befestigungsplatte
des inneren Bügels [I] auf die M10 Gewindeeinsätze an der
Ober- oder Unterseite des Lautsprechergehäuses geschraubt.
Montageoptionen
Der Bügel kann auf drei verschiedene Arten angebracht werden
(Typ A, B, C). Für geflogene Anwendungen wird Typ A als Monta‐
geoption empfohlen, um eine effektive, zweite unabhängige Siche‐
rung anzubringen.
1.5. Ausrichtung
Die horizontale sowie die vertikale Ausrichtung können stufenlos
vorgenommen werden.
Vertikale Ausrichtung
1. Lösen Sie die Befestigungsschrauben
[F] leicht.
2. Stellen Sie den Lautsprecher auf den erforderlichen vertikalen
Winkel ein.
3. Ziehen Sie die Befestigungsschrauben [F] wieder fest an.
Horizontale Ausrichtung
Die horizontale Ausrichtung wird über den Stativadapter oder den
TV-Zapfen vorgenommen.
