Doremi ShowVault / IMB - Handbuch (Seite 6)

SHV.OM.004340.DRM Seite 6 von 13 Version 1.0
Doremi Labs
2.1 Detailliertes Anschlussschema
Hinweis: Die in diesem Beispiel gezeigten IP-Adressen dienen lediglich zu Demonstrationszwecken
(Abbildung 3, Abbildung 4 und Abbildung 5).

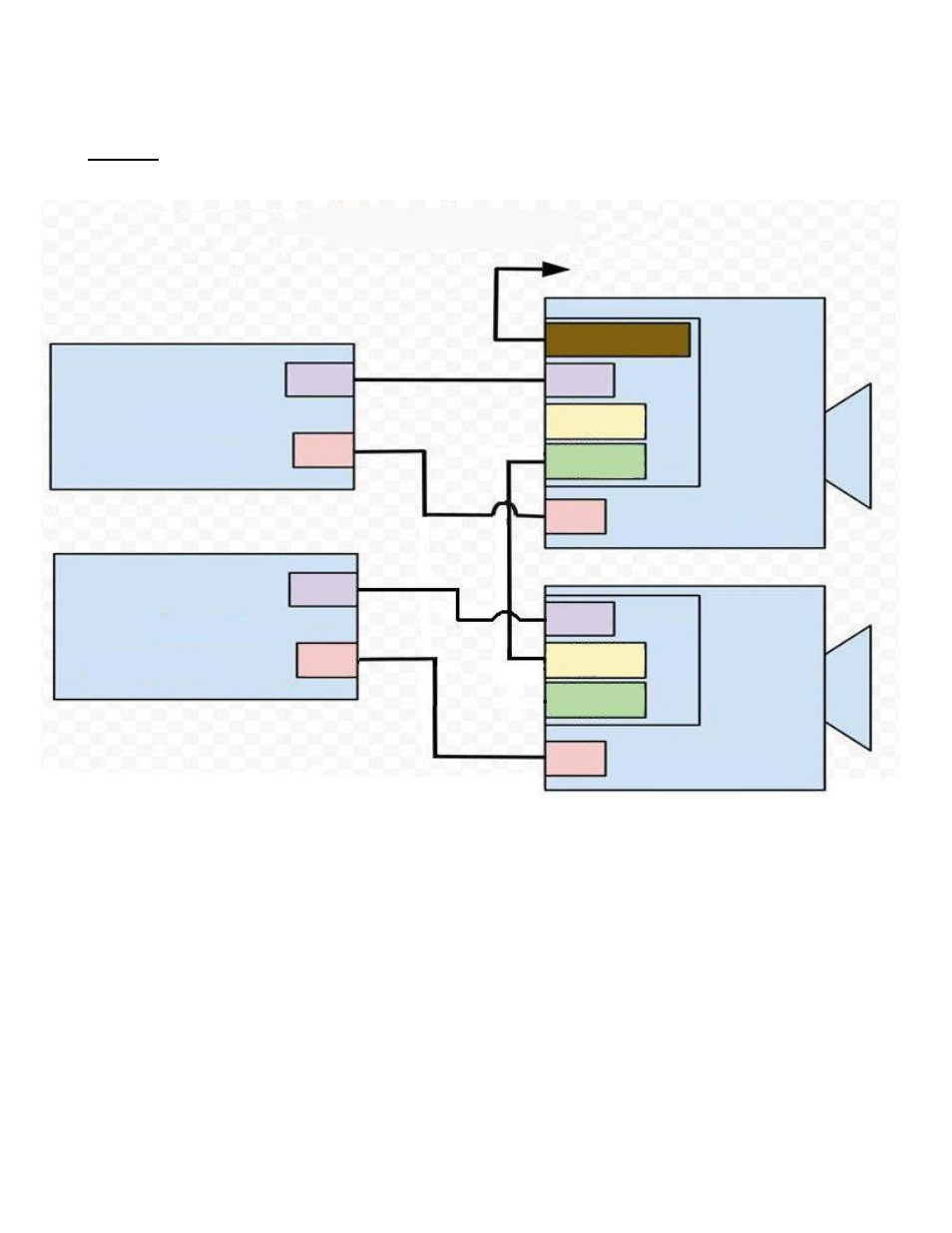

Abbildung 3: Konnektivitätsübersicht für die Verfolgung, zwei Projektoren (Master/Slave)
Audio/GPIO
PCIe
PCIe
PCIe
PCIe
SDI In A/B
SDI Out
A/B
SDI In A
SDI Out A
Eth
Eth
Eth
IP-Adresse: 192.168.100.10
IP-Adresse: 192.168.100.16
IP-Adresse: 192.168.100.15
IP-Adresse: 192.168.100.11
ShowVault
ShowVault
Master
-IMB
Slave-
IMB
Eth
Verfolgungskonnektivität
