Ü b e r F a r b b ä n d e r
Das Farbband muss breiter sein als das Etikett. Da einige
Etiketten die Druckköpfe mehr abnutzen als andere, trägt ein
Farbband, das breiter als das Etikett ist, zum Schutz des
Druckkopfes bei. Ersatzdruckköpfe sind teuer.
K a b e l b e l e g u n g e n

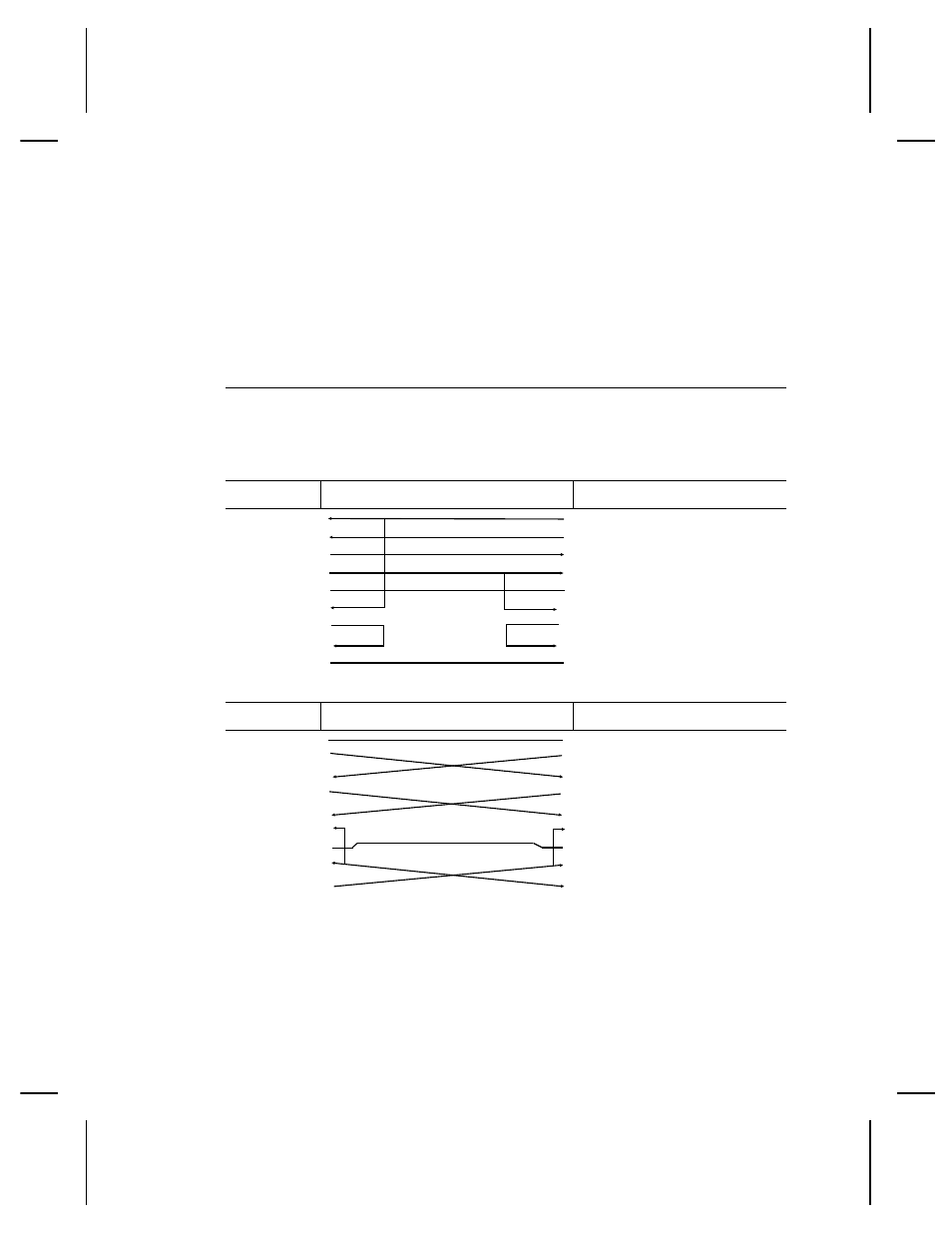

In der folgenden Tabelle werden die Anschlussbelegungen für ein
9-Pin- mit 25-Pin-Kabel (118364) oder ein 25-Pin- mit
25-Pin-Kabel (118366) dargestellt.
9-Pin (F) Mit 25-Pin (M)
CD 1 20 DTR
RD 2 2 TD
TD 3 3 RD
DTR 4 8 CD
SGND 5 7 SGND
DSR 6 6 DSR
RTS 7 4 RTS
CTS 8 5 CTS
N/C 9 1 Shield Drain Wire
25-Pin (F) Mit 25-Pin (M)
FG 1 1 FS
TD 2 2 TD
RD 3 3 RD
RTS 4 4 RTS
CTS 5 5 CTS
DSR 6 6 DSR
SG 7 7 SG
CD 8 8 CD
N/C 20 20 DTR
