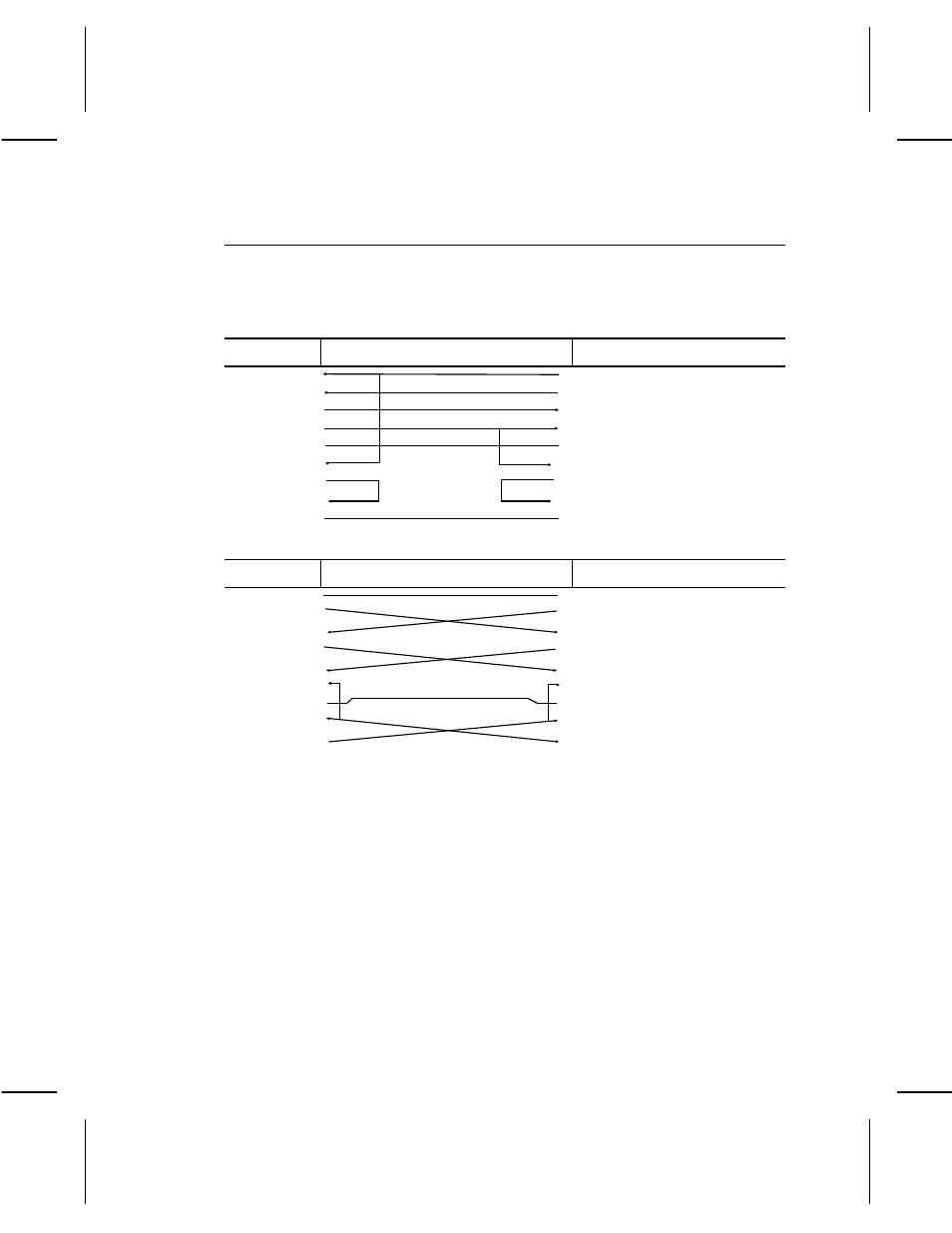

K a b e l b e l e g u n g e n
In der folgenden Tabelle werden die Anschlussbelegungen für ein
9-Pin- mit 25-Pin-Kabel (118364) oder ein 25-Pin- mit
25-Pin-Kabel (118366) dargestellt.
9-Pin (F) Mit 25-Pin (M)
CD 1 20 DTR
RD 2 2 TD
TD 3 3 RD
DTR 4 8 CD
SGND 5 7 SGND
DSR 6 6 DSR
RTS 7 4 RTS
CTS 8 5 CTS
N/C 9 1 Shield Drain Wire
25-Pin (F) Mit 25-Pin (M)
FG 1 1 FS
TD 2 2 TD
RD 3 3 RD
RTS 4 4 RTS
CTS 5 5 CTS
DSR 6 6 DSR
SG 7 7 SG
CD 8 8 CD
N/C 20 20 DTR
