B r o c h e s d e s o r t i e d e c â b l e

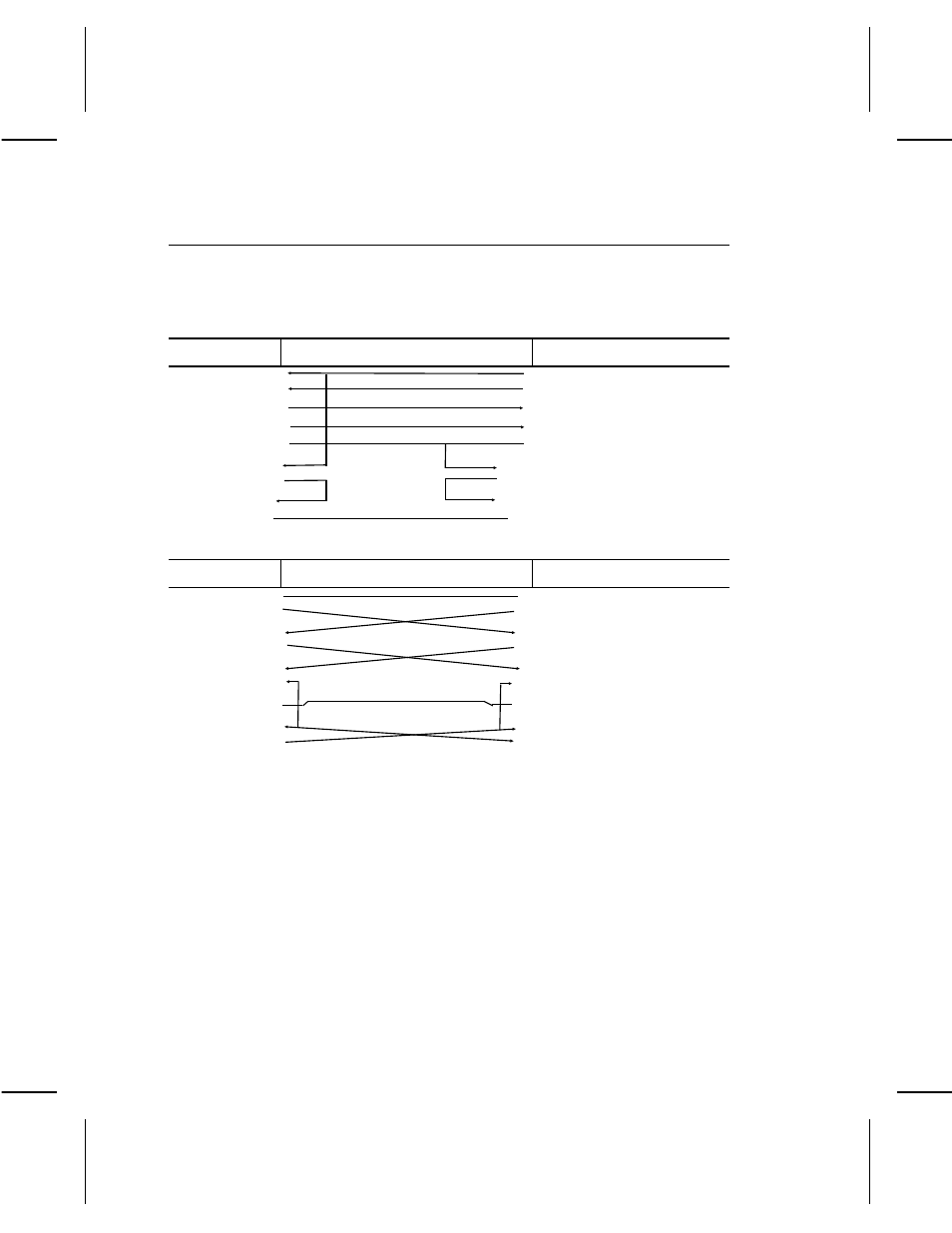

Les tableaux suivants illustrent les broches de connexion pour le
câble de 9 à 25 broches (118364) et celui de 25 à 25 broches
(118366).
9 broches (F) à 25 broches (M)
CD 1 20 DTR
RD 2 2 TD
TD 3 3 RD
DTR 4 8 CD
SGND 5 7 SGND
DSR 6 6 DSR
RTS 7 4 RTS
CTS 8 5 CTS
N/C 9 1 Shield Drain Wire
25 broches (F) à 25 broches (M)
FG 1 1 FS
TD 2 2 TD
RD 3 3 RD
RTS 4 4 RTS
CTS 5 5 CTS
DSR 6 6 DSR
SG 7 7 SG
CD 8 8 CD
N/C 20 20 DTR
