Pinbelegung ––––––––––––––––––––––––––––––––––––––––––––––––

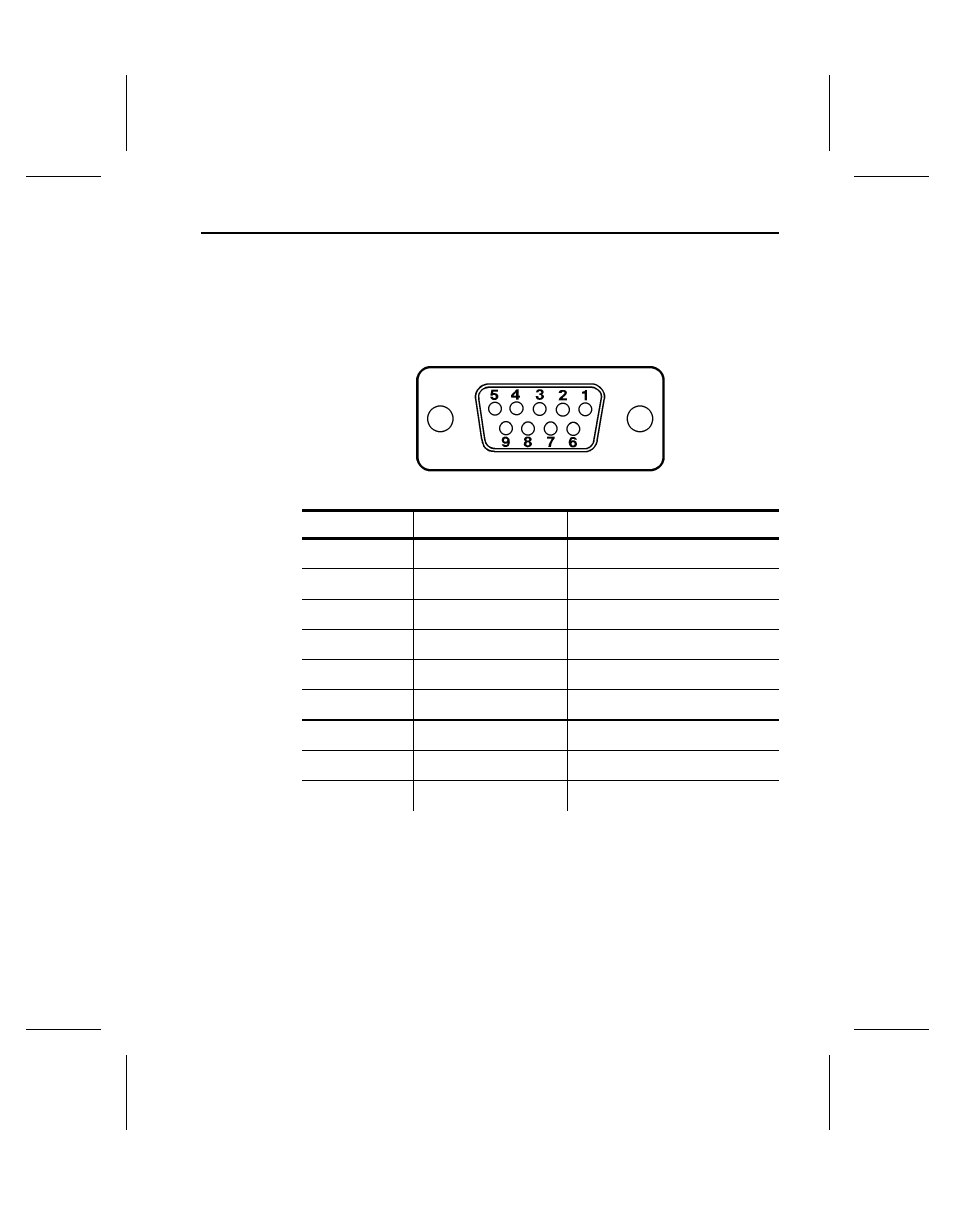

Die folgende Tabelle zeigt die Pinbelegung der RS232-
Druckerschnittstelle.
Pin
Beschreibung
Übertragungsrichtung
1
DTR oder +5 vdc
Ausgabe
2
RxD
Eingabe
3
TxD
Ausgabe
4
DTR
Ausgabe
5
SGND
—
6
DSR
Eingabe
7
RTS
Ausgabe
8
CTS
Eingabe
9
N/C
—
6-3
