Installationsanleitung

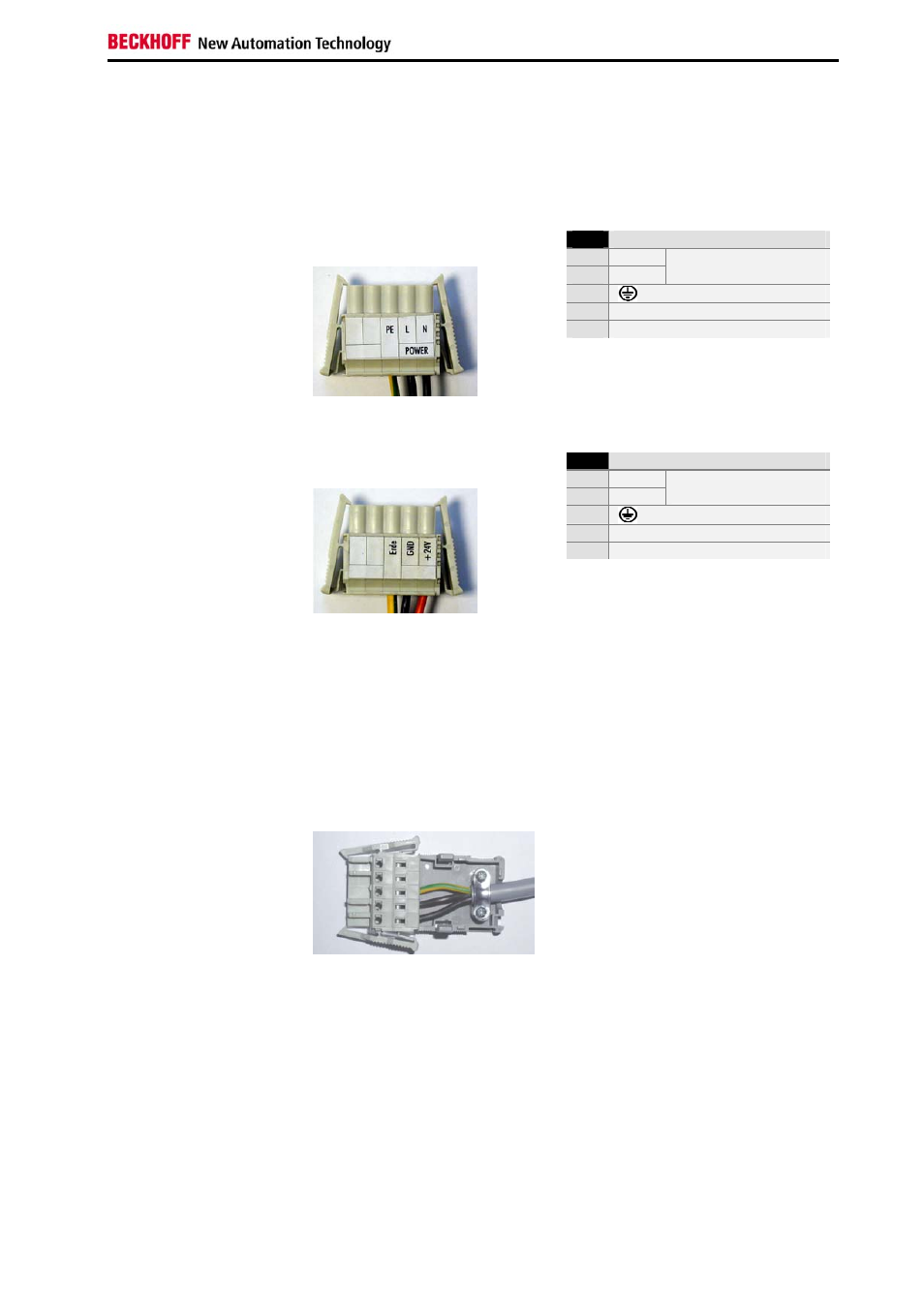

Pinbelegung und Kabelanforderungen
Pinbelegung An der Oberseite der Federsteckleiste befindet sich ein Aufkleber mit der
Pinbelegung. Der minimal zulässige Leitungsquerschnitt des Kabels
beträgt 1,5 mm
2 , 10 A abgesichert (AWG Nr. 16).
Industrie-PCs mit 100-240 V
AC
50-60 Hz Netzteil
Pinbelegung bei 100-240 V
50-60 Hz Netzteil
Pin Funktion
1 N
2 L
100 – 240V
AC
Stromversorgung
3
4 Nicht belegt
5 Nicht belegt
5 4 2 3 1
Industrie-PCs mit 24 V
DC
Netzteil
Pinbelegung bei 24 V
DC
Netzteil
Pin Funktion
1 +
2 -
24V
DC
Stromversorgung
3
4 Nicht belegt
5 Nicht belegt
5 4 2 3 1
Montage des Steckers am
Kabel
So montieren Sie den Stecker am Kabel:
1. Isolieren Sie die Kabelenden ab. Beachten Sie dabei die
technischen Daten der Federsteckerleiste in der obigen Tabelle!
2. Stecken Sie die Leitung in die Halterungen durch einfaches
Eindrücken gemäß Pinbelegungsaufkleber.
3. Drücken Sie das Unterteil (Teil A) des Zugentlastungsgehäuses
auf die Oberseite der Federsteckleiste, bis es einrastet.
4. Bringen Sie die Zugentlastung des Zuführungskabels an, indem
Sie dieses mit der Kabelschelle (Teil C) und den
Befestigungsschrauben (Teil D) arretieren.
Anbringen der
Zugentlastung
Befestigen Sie das Oberteil (Teil B) des Zugentlastungsgehäuses, in dem
Sie es auf das Unterteil aufrasten.
C33xx 15
