Installation

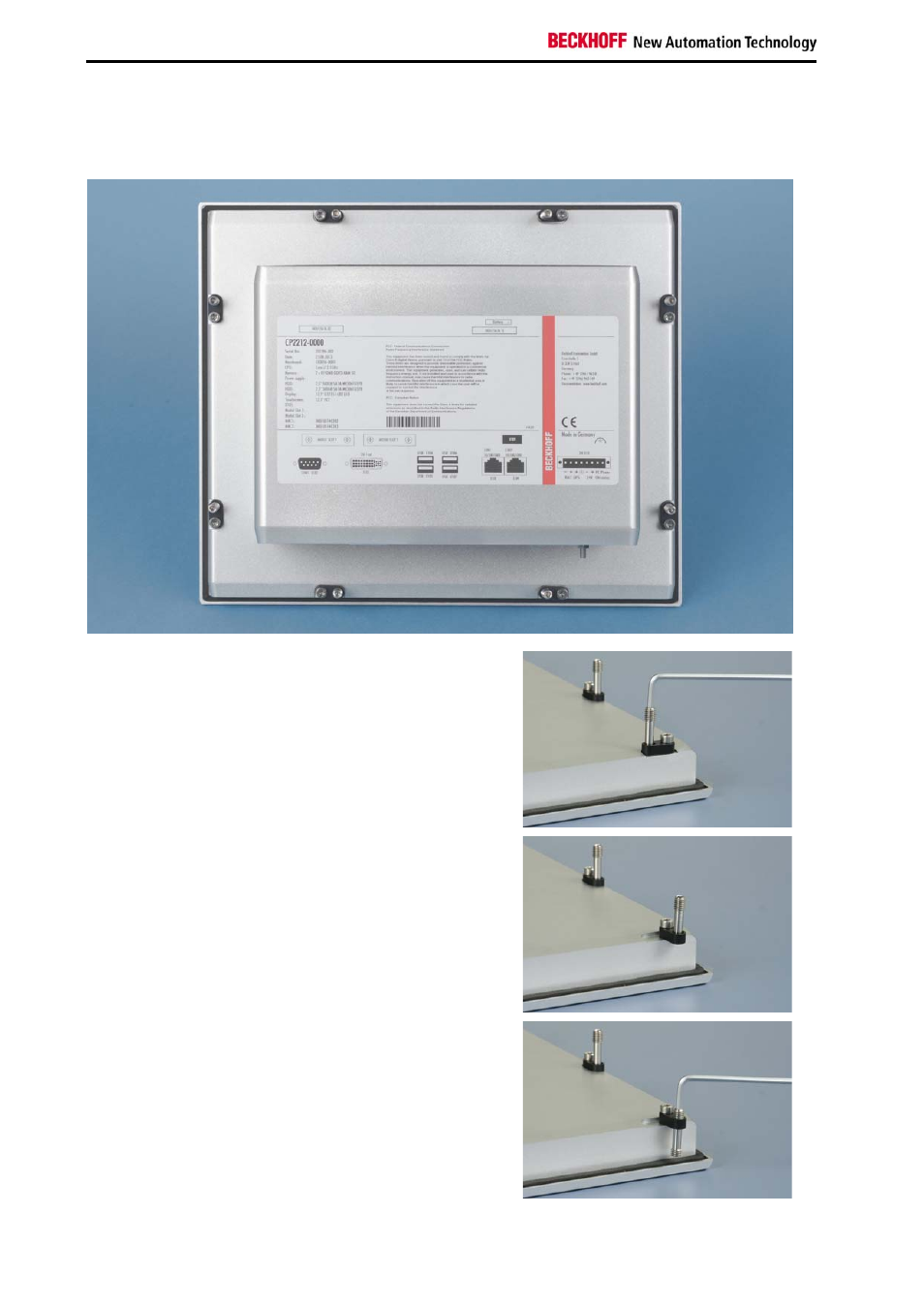

3.2.3 Befestigung des Panel-PCs
Die Befestigung des Panel-PCs erfolgt mit Klemmhebeln. Die Ausschnittgröße für den Panel-PC
entnehmen Sie dem Kapitel
Technische Daten , die Wandstärke kann von 1 mm bis 5 mm betragen.
1. Setzen Sie den Panel-PC in den Ausschnitt.
2. Lösen Sie die Klemmhebel mit einem 3,0 mm
Innensechskantschlüssel.
3. Klappen Sie die Klemmhebel um 90° zur Seite.
4. Ziehen Sie die Schrauben wieder fest.
