Produktbeschreibung
CP77xx
5
Produktbeschreibung
Bestimmungsgemäße Verwendung
Der Panel-PC CP77xx ist für den industriellen Einsatz in der Maschinen-
und Anlagentechnik konzipiert. In einem Aluminium-Gehäuse sind neben
einem integrierten PC ein TFT-Display, Touch Screen/ Pad (optional) und
eine PC-Tastatur (optional) aufgebaut. Der Einbau/ Aufbau erfolgt über die
4 Montagelöcher in der Rückwand oder des Tragarmadapters (optional).
Den Panel-PC nicht im Ex-
Bereich einsetzen
Der Panel-PC darf nicht im Ex-Bereich eingesetzt werden.

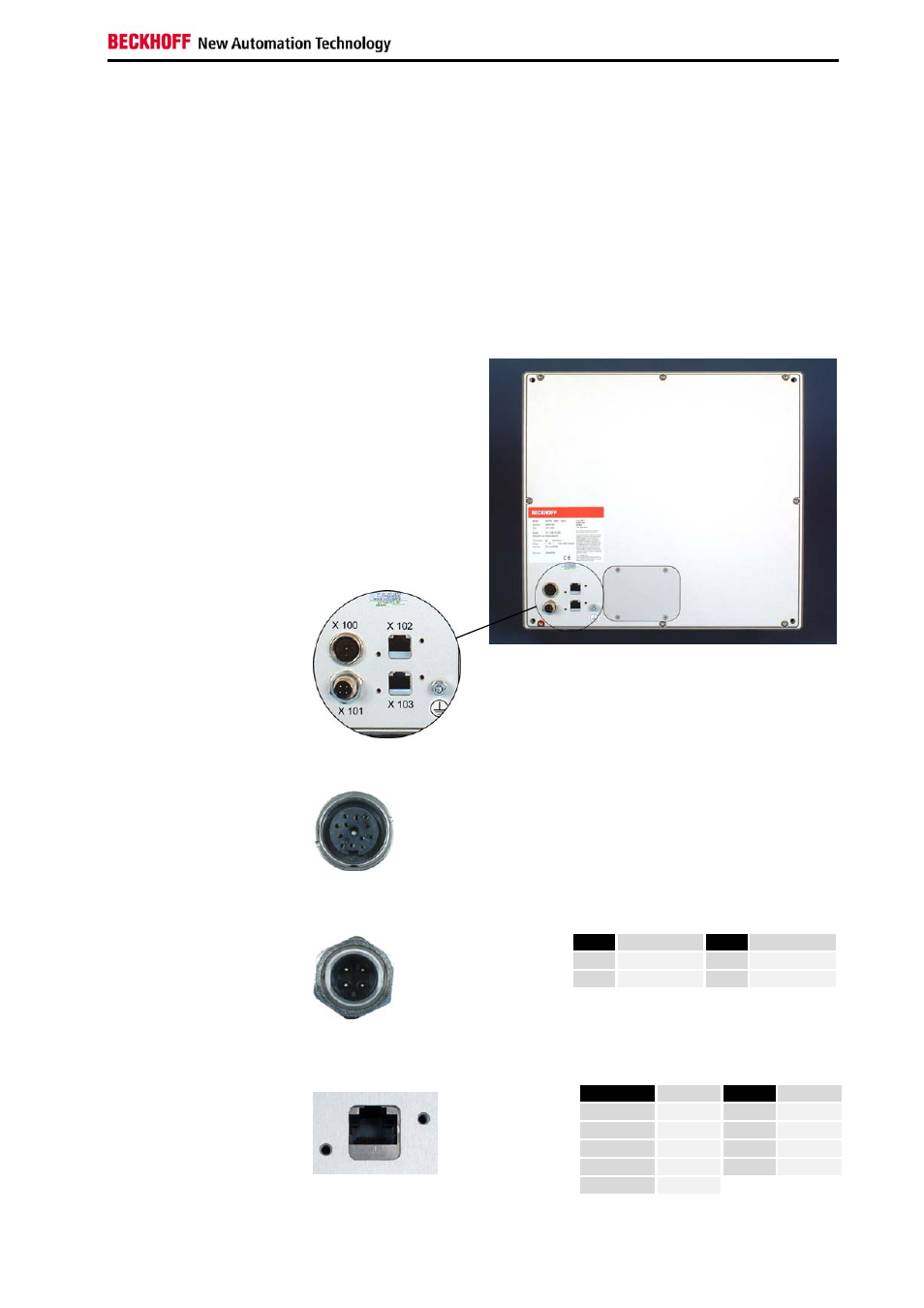

Anschlüsse
Anschlüsse des Panel-PCs
CP77xx
X 100
Serielle Schnittstelle
SG 12POL M16 EINBAU-LP-LöT. IP67
BINDER (BINDER 09-0463-90-19 SERIE
723 M16X0,75)
Der Anschluss erfolgt über das
RS 232-
Adapterkabel
.
X 102, X 103
Netzwerk
RJ-45-Stecker (Ethernet 10/ 100 Mbit)
Pin
Signal
Pin
Signal
Gehäuse
Schirm
5
term*
1
TD +
6
RD -
2
TD -
7
term*
3
RD +
8
term*
4
term*
*) terminiert 100 Ω
Pinbelegung
X 101
Stromversorgung
SG 4POL M12-EINBAU-LP-LöT. IP67
BINDER (BINDER 09-3431-90-04 SERIE
763 M12X1)
Pin
Signal
Pin
Signal
1
+ 24V
3
GND
2
NC
4
NC
