Produktbeschreibung
2 Produktbeschreibung
2.1 Bestimmungsgemäße Verwendung
Der 19-Zoll-Einschub-Industrie-PC C5210 misst nur eine Höheneinheit und ist für den Einbau in
Schaltschränke der Maschinen- und Anlagentechnik konzipiert.
Explosionsgefahr!
GEFAHR
Der Industrie-PC darf nicht im Explosionsgefährdeten Bereich eingesetzt werden.

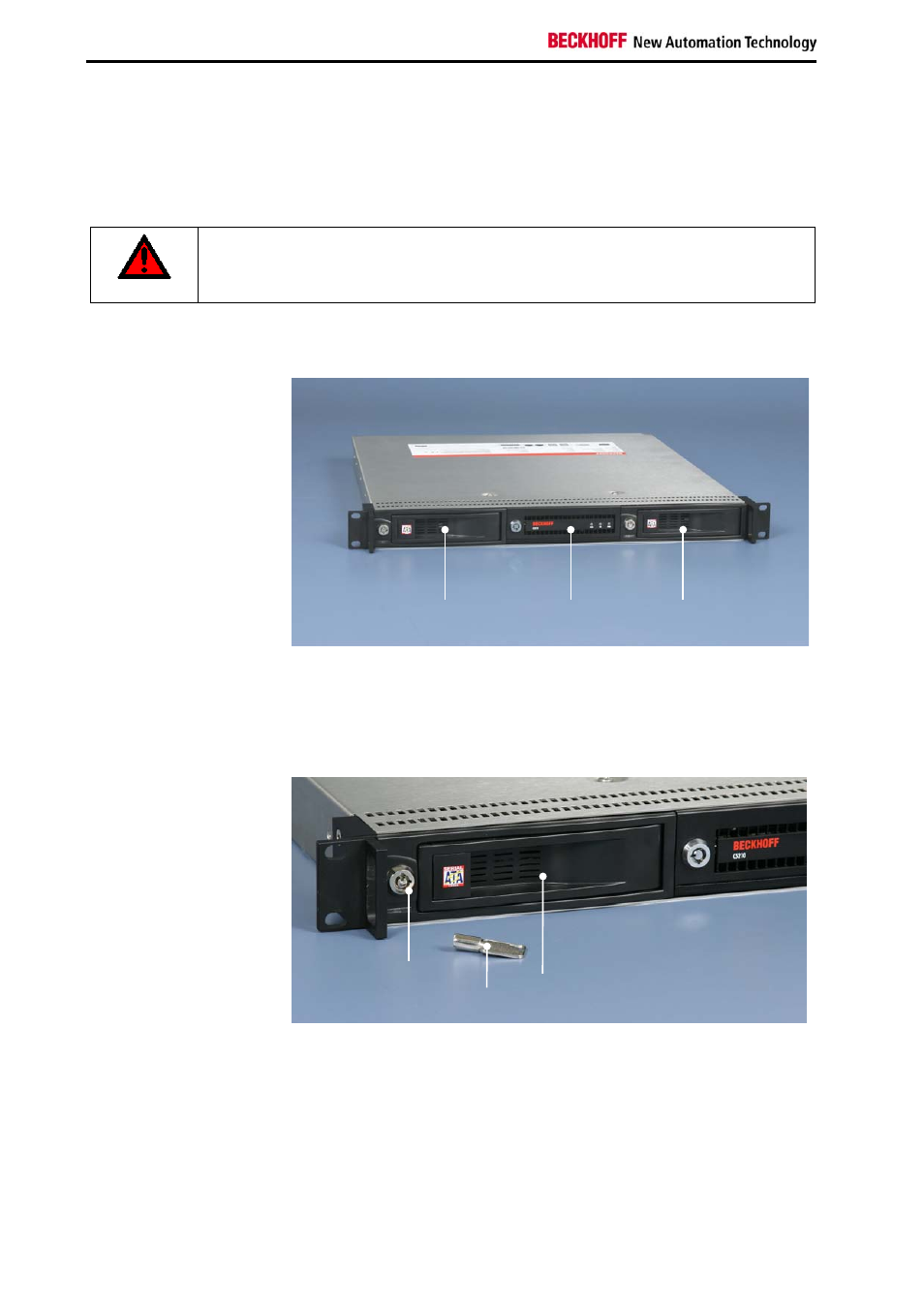

2.2 Frontansicht
Frontansicht C5210
3
2
1
Der C5210 ist mit zwei Wechselrahmen für Festplatten (1) und (2) ausgestattet. Im Auslieferungszustand
ist einer der Wechselrahmen mit einer Festplatte bestückt. Hinter der Klappe (3) befinden sich
Bedienelemente sowie zwei USB-Schnittstellen.
2.3 Zugang zu den Festplatten
Zugang zu den Festplatten
Schloss
Klappe
Schlüssel
Die Festplatten befinden sich in zwei Wechselrahmen auf der Frontseite des Industrie-PCs. Nach dem
Entriegeln der Wechselrahmen-Klappen mit dem Schlüssel lassen sich die Festplatten herausschwenken
und entnehmen.
8
C5210
