Installationsanleitung
Geräte anschließen
Achtung
Der Stromversorgungsstecker muss gezogen sein!
Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese
anschließen!
Während eines Gewitters dürfen Sie die Leitungen weder stecken noch
lösen!
Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie
nicht an der Leitung!
Leitungen anschließen
Die Anschlüsse befinden sich an der Oberseite des Industrie-PCs und sind
im Kapitel Produktbeschreibung dokumentiert.
Halten Sie beim Anschließen von Leitungen an den Industrie-PC die
nachfolgend beschriebene Reihenfolge ein:
• schalten Sie alle anzuschließenden Geräte aus
• trennen Sie alle anzuschließenden Geräte von der
Stromversorgung
• stecken Sie alle Leitungen am Industrie-PC und an den
anzuschließenden Geräten
• stecken Sie alle Datenübertragungsleitungen (falls vorhanden) in
die vorgesehenen Steckvorrichtungen der Daten-/Fernmeldenetze
• verbinden Sie alle Geräte wieder mit der Stromversorgung
Spannung prüfen und anschließen
Ausstattung mit einem 24 V
DC
Netzteil:
1. Prüfen Sie die korrekte Spannung Ihrer externen
Stromversorgung.
2. Stecken Sie das von Ihnen montierte Stromversorgungskabel in
den Stromversorgungs-Anschlussstecker des Industrie-PCs und
schließen Sie ihn an Ihre externe 24 V Stromversorgung an.
Achtung
Bei einer Ausstattung mit 24 V USV muss beachtet werden, dass der
richtige Akku-Typ angeschlossen wird.

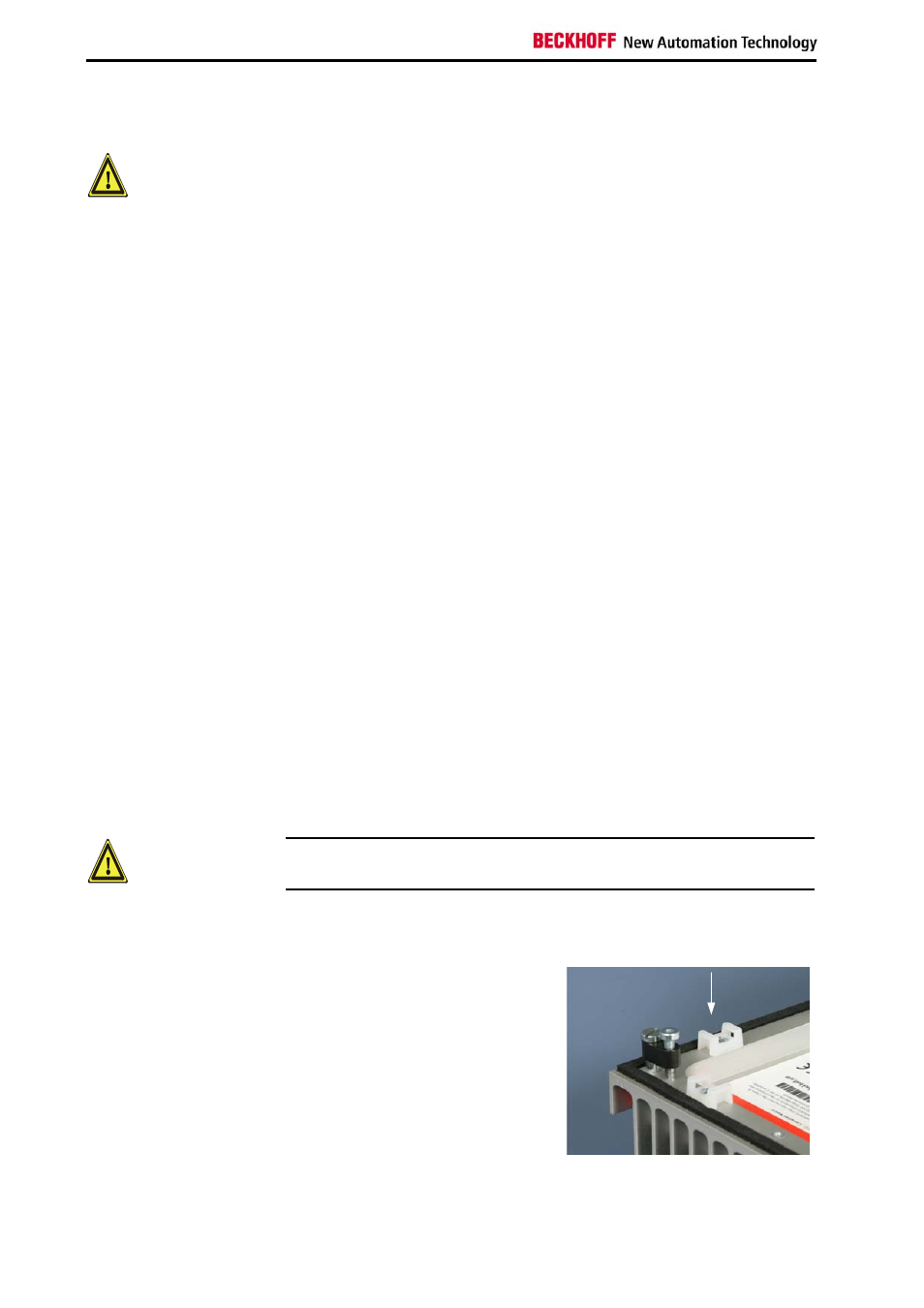

Fixierung der Kabel
Fixierung der Kabel
Die Anschlusskabel des Industrie-PCs
können mit Kabelbindern fixiert
werden. Hierzu befinden sich am
Gehäuse die abgebildeten Laschen
(siehe Pfeil).
16
C6515
