Produktbeschreibung
Schnittstellen ab C6640/ C6650-0030

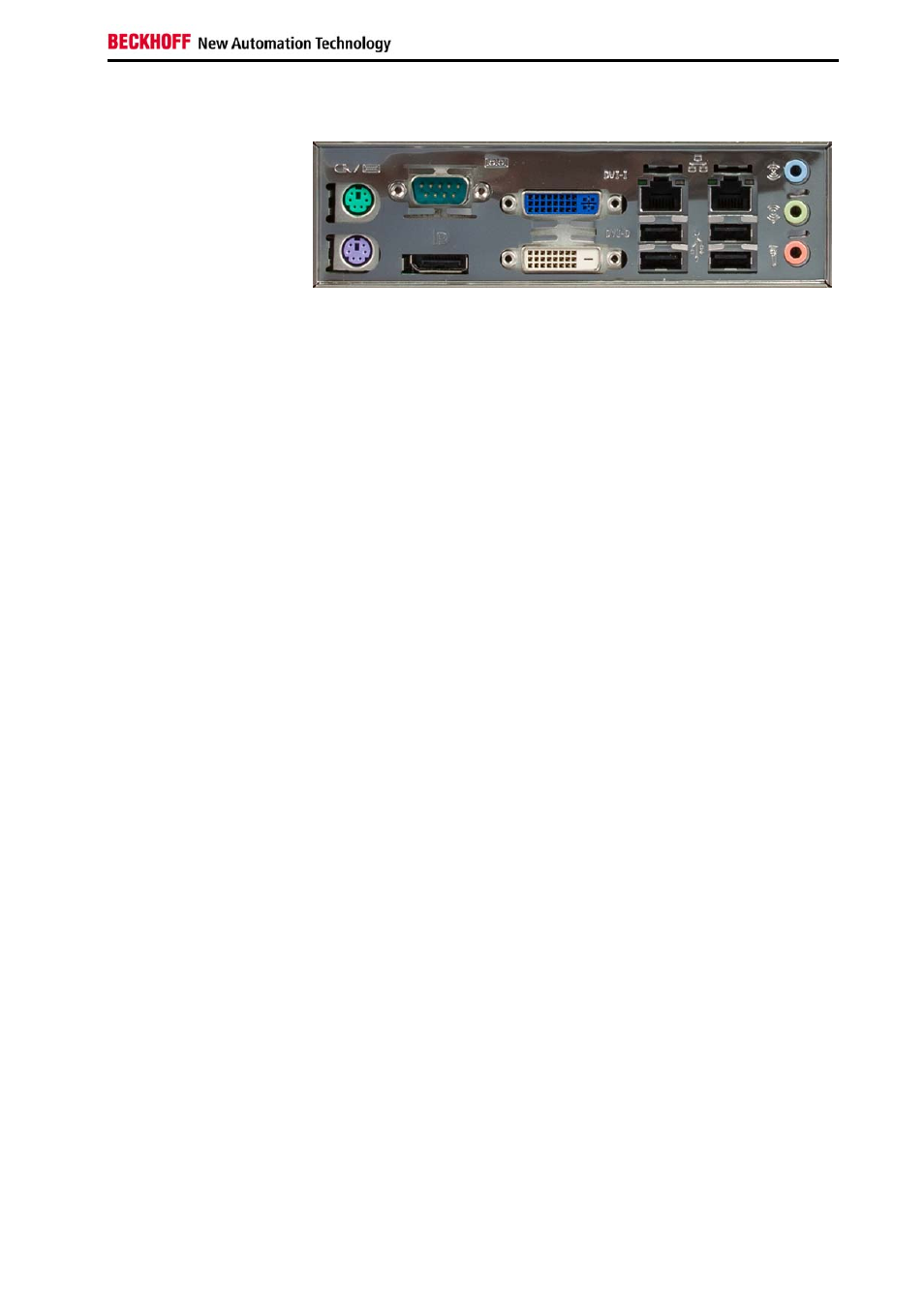

Schnittstellen des ATX-
Motherboards
PS/2-Anschlüsse
PS/2
Der obere PS/2-Anschluss (X104) ermöglicht die Nutzung einer PS/2-
Maus, an den unteren PS/2-Anschluss (X103) kann eine PC-Tastatur
angeschlossen werden.
Serielle Schnittstelle
RS 232
COM1
Der Industrie-PC verfügt in der Grundausstattung über eine serielle
Schnittstelle COM1 (X105) vom Typ RS232, die auf eine 9-polige SUB-D
Stiftleiste geführt ist.
USB-Schnittstellen
USB1 – USB4
Die vier USB-Schnittstellen (X108 – X111) dienen dem Anschluss von
Peripheriegeräten mit USB 2.0-Anschluss.
Netzwerk-Anschlüsse
LAN1
Die RJ-45-Buchse (X112) ermöglicht den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
LAN2
Die RJ-45-Buchse (X113) ermöglicht den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
Sound-On-Board
Sound
Der Industrie-PC verfügt über eine On-Board-Soundschnittstelle mit
folgenden Anschlussbuchsen:
Line In (X116), Line Out (X115) und Mikrofon-Eingang (X114).
DVI-I (Digital Visual Interface)
DVI-I out
Der DVI Anschluss (X117) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-I Norm.
DVI-D (Digital Visual Interface)
DVI-D out
Der DVI Anschluss (X118) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-D Norm.
DisplayPort
DisplayPort
Der DisplayPort (X119) dient der Übertragung des Videosignals.
X116
X105
X104
X117
X115
X112
X113
X103
X118
X109
X111
X114
X119
X108
X110
Zusätzliche Steckkarten (optional)
Typenschild
Auf der Oberseite des Industrie-PCs befindet sich ein Typenschild, das
über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft
gibt.
C6640, C6650
