Produktbeschreibung

CU8005-0000

7

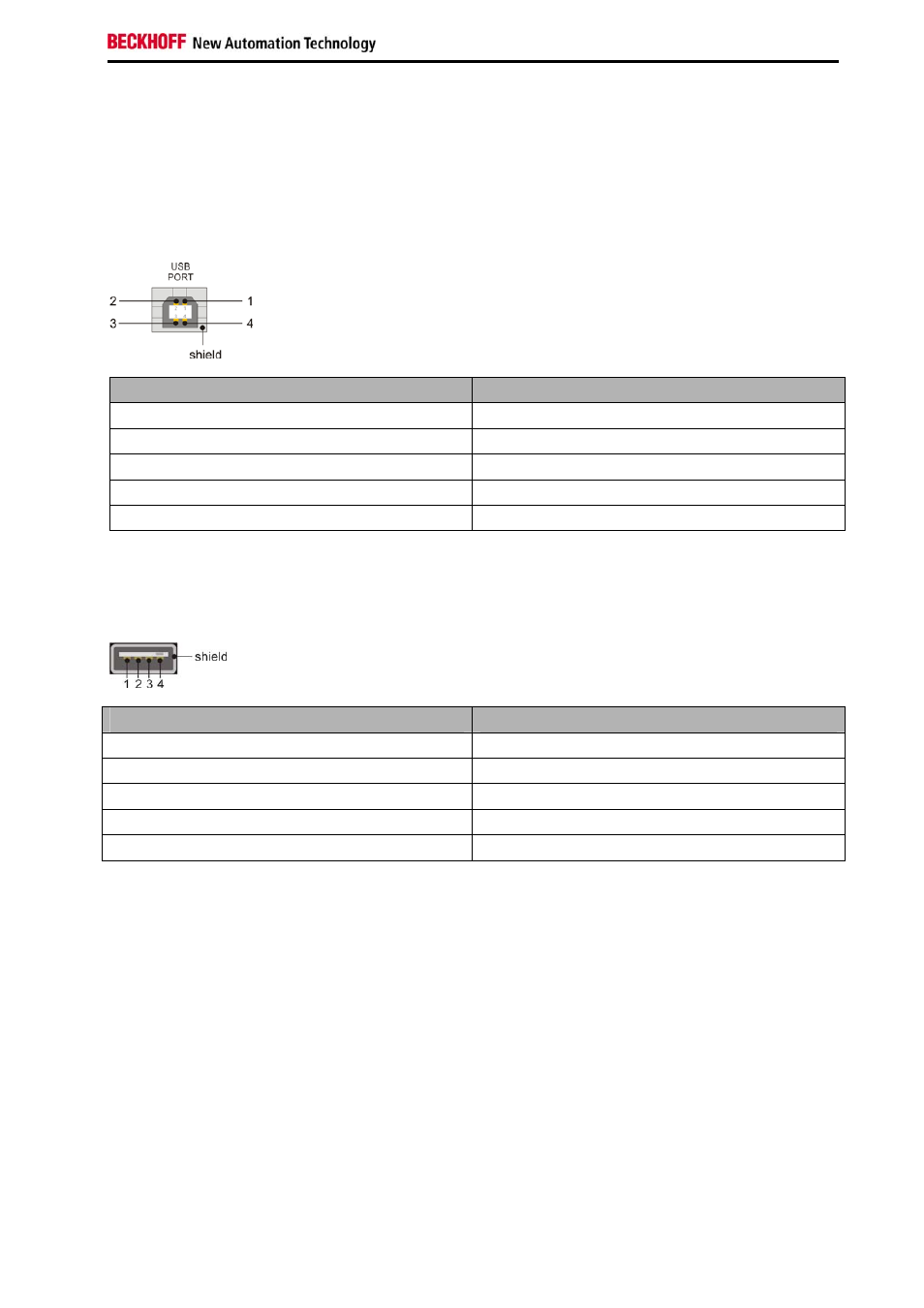

2.2.2 Daten-Anschlüsse

Es gibt zwei Arten von Anschlüssen: USB Port Type B und USB Type A (Zuleitung). Die Belegung der
Stecker ist wie folgt:

USB Typ B Port (X20) (Standardkabel)

Pin

Belegung

1 VCC

2 Data

-

3 Data

+

4 GND

Shield Shield

USB Typ A Port (X31, X32, X33, X34) (Standardkabel)

Pin

Belegung

1 VCC

2 Data

-

3 Data

+

4 GND

shield Shield
