Produktbeschreibung

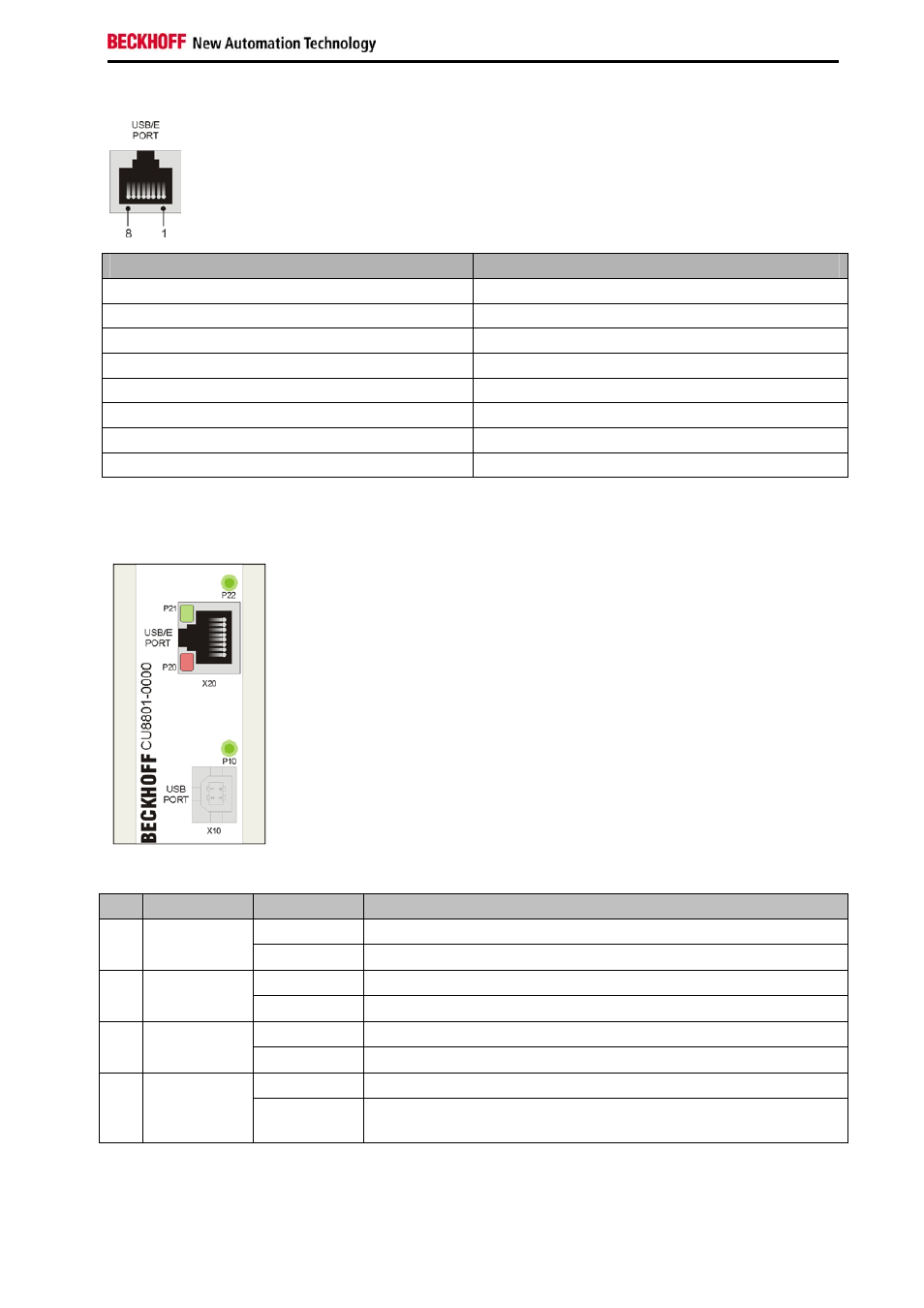

RJ 45 Port (X20) (Standard CAT5 Kabel)
Pin Belegung
1 MX0+
2 MX0-
3 MX1+
4 MX1-
5 MX2+
6 MX2-
7 MX3+
8 MX3-
2.3 LED-Diagnose
LED Zuordnung Status Bedeutung
aus keine Versorgungsspannung P10 Spannungs-
versorgung
leuchtet grün 5 V
DC
für über den USB-Port sind angelegt.
aus keine Verbindung P20 Verbindung
leuchtet grün USB-Verbindung aufgebaut zwischen Sender und Empfänger
aus kein
Datenverkehr P21 Aktivität
leuchtet gelb Datenverkehr zwischen USB-Gerät und Host
aus kein USB-Gerät angeschlossen oder nicht erkannt P22 Host
leuchtet grün angeschlossenes USB-Gerät wird ordnungsgemäß vom Host
erkannt
CU8801-0000 7
