Montage
CU8860-0000
6
3 Montage
3.1 Montage der Zugentlastung/Sicherung für das USB-Kabel
Alle Anschlüsse der Einheit haben, mit Ausnahme des USB-Anschlusses, eine Zugentlastung / Sicherung
gegen das unbeabsichtigte Lösen des Kabels. Um das USB-Kabel vor dem unbeabsichtigten Lösen zu

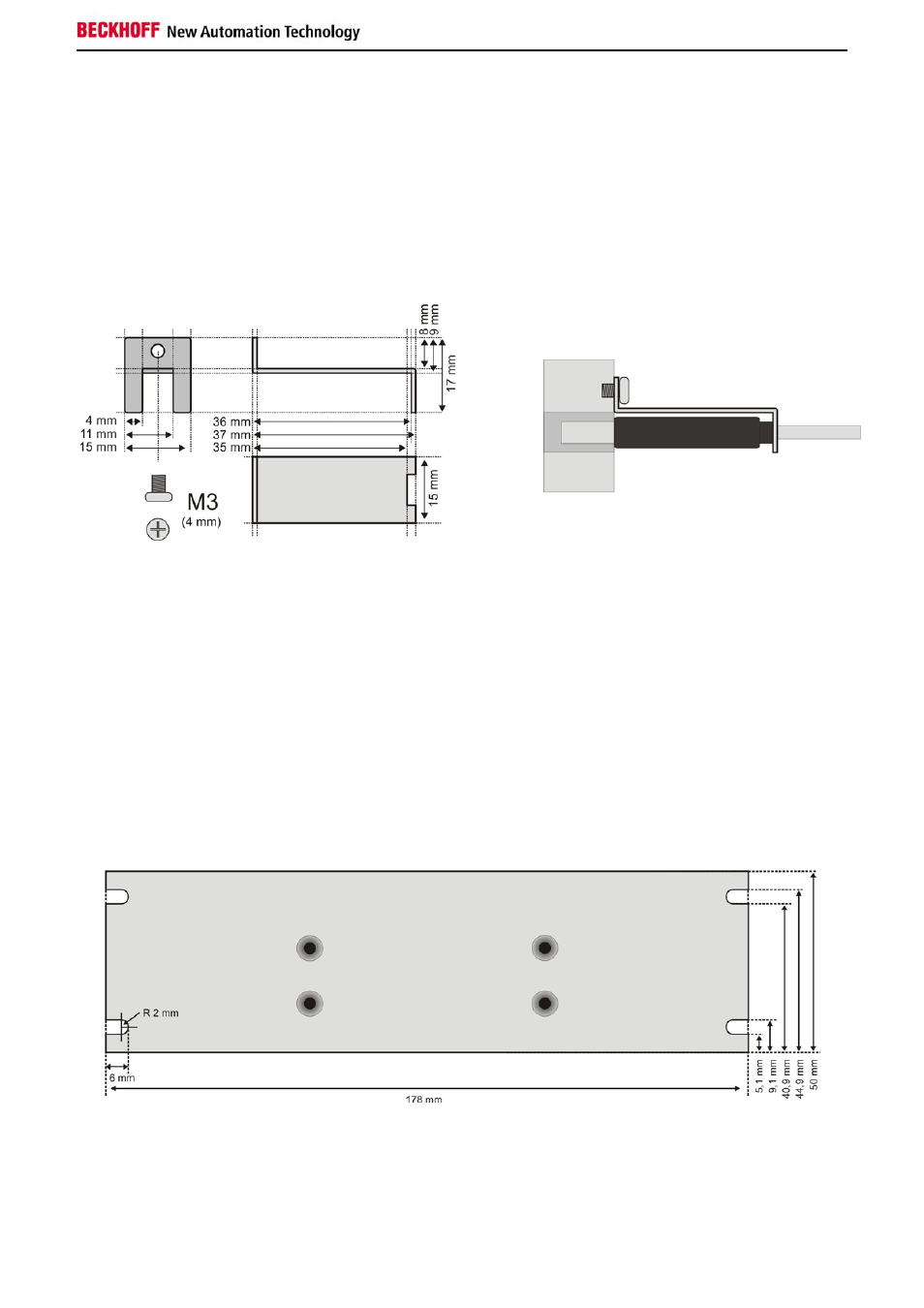

schützen, wird an der Vorderseite des Gehäuses eine Halteklammer angeschraubt. Die Halterung hat folgende
Abmessungen:
Die Halterung wird mit einer Schraube vom Typ M3 (4 mm) befestigt. Der USB-Stecker wird in den
vorgesehenen Anschluss gesteckt und das Kabel durch die Öffnung in der Mitte der Halterung geführt.
3.2 Montage / Demontage
Der USB-Extender-RX CU8860-0000 kann auf zwei Arten montiert werden. Es werden zwei Montageadapter
angeboten um die Box (a) auf ebenen Flächen oder (b) auf einer 35 mm Hutschiene gemäß EN 50022 zu
befestigen.
3.2.1
Montage auf ebener Fläche
Zuerst wird die Montage auf ebenen Flächen beschrieben. Die Adapterplatte hat folgende Abmessungen:
