Montage
CU8870-0000 8
3.3 Compact-Flash-Karte
Bei der Compact-Fash-Karte (CF-Karte) handelt es sich um einen nicht volatilen Speicher. Daten, die
Spannungsausfallsicher gespeichert werden sollen, müssen auf der CF-Karte gespeichert werden. Die CF-Karte arbeitet
wie eine Harddisk.
Hinweis
Es wird ausdrücklich empfohlen nur industrietaugliche CF-Karten zu verwenden (Sie können
über die Beckhoff Automation GmbH bezogen werden) Es handelt sich um CF-Karten mit einer
erhöhten Anzahl an Schreib-/ Lesezyklen und einem erweiterten Temperaturbereich ( +85°C).
Ein einwandfreier Betrieb kann nur mit CF-Karten von der Beckhoff Automation GmbH
gewährleistet werden!

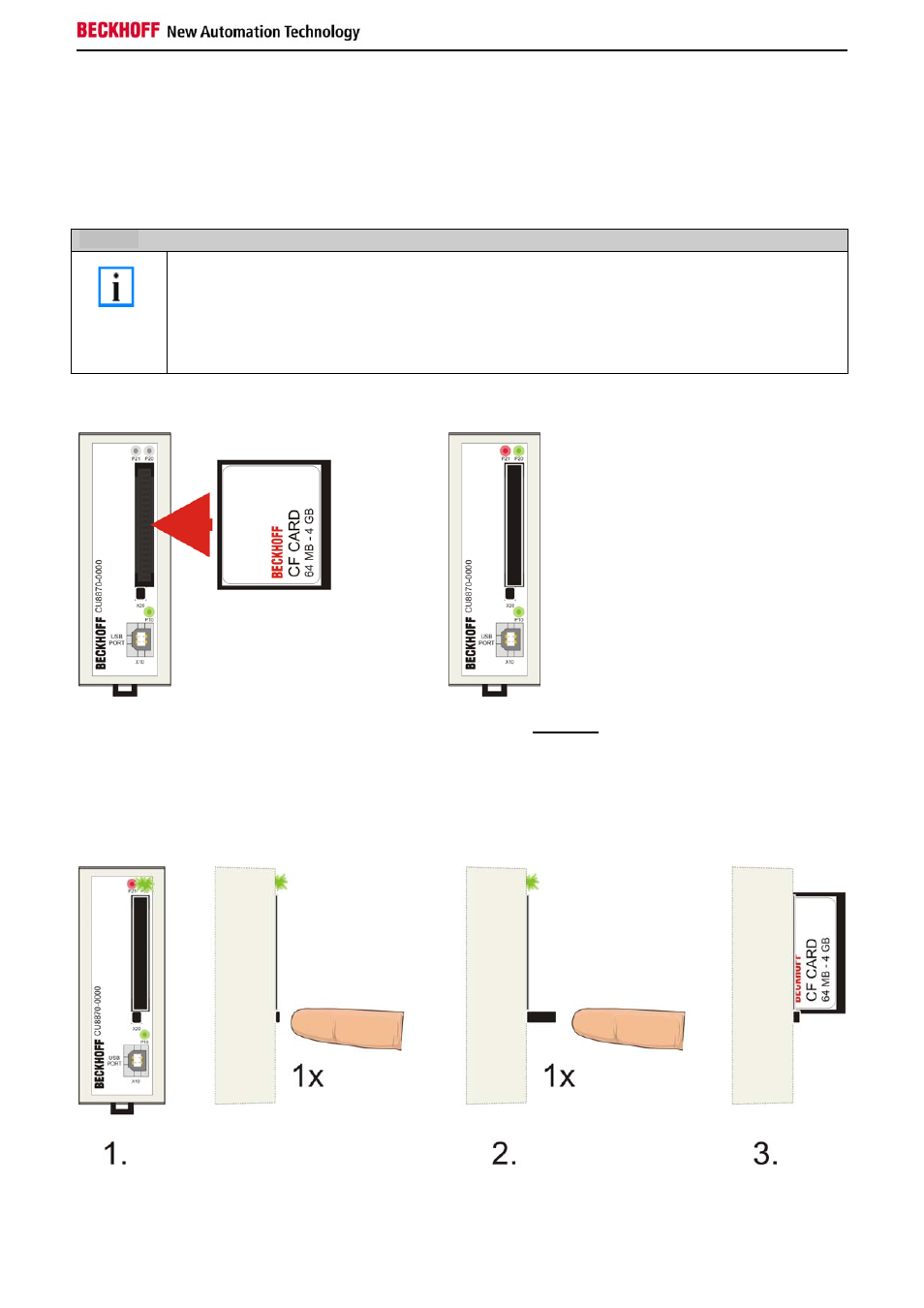

3.3.1 Einssetzen der CF-Karte
Die CF-Karte wird hochkant mit der beschrifteten Seite nach links vorsichtig in den Schlitz eingeführt. Der
Sockel hat einen Einführungsschutz, die Karte kann nur mit Gewalt verkehrt herum in das Gerät eingeschoben
werden. Sobald die Karte eingesetzt ist, leuchtet die rechte LED (P20) grün auf. Die rote LED (P21) blinkt
ebenfalls kurz auf.
3.3.2 Entfernen der CF-Karte
Zum Entfernen der CF-Karte muss der kleine Knopf unterhalb des CF-Einschubs gedrückt werden. Durch
einmaliges Drücken wird der kleine Knopf ausgeklappt. Beim zweiten Drücken wird die CF-Karte ausgeworfen.
Der Knopf rastet wieder ein. Die LED (P20) erlischt sobald die Karte ausgeworfen wird.
