Produktbeschreibung

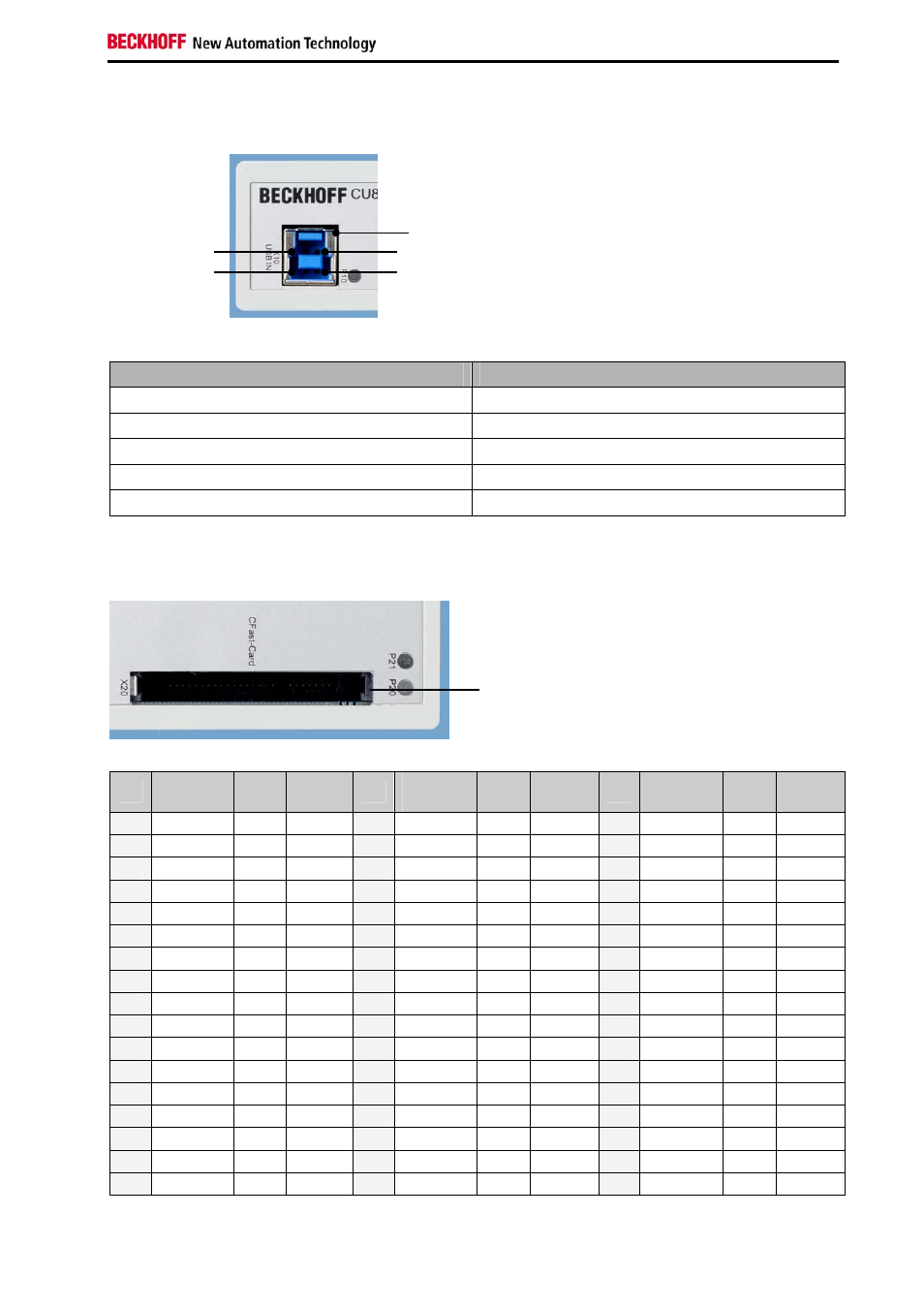

2.2.2 USB 3.0 Typ B Port (X10) (Standard cable)
4
1
Abschirmung
2
3
Pin Belegung
1 VCC
2 Data -
3 Data +
4 GND
Shell Abschirmung
2.2.3 CFast-Karten-Einschub (X20) (Standard CFast-Interface)
CFast-Karten-Einschub (X20)
Pin
Signal
Function Pin
Type In, Out
Type
Pin
Signal
Function Pin
Type In, Out
Type
Pin
Signal
Function Pin
Type In, Out
Type
1 GND - Ground 18 A02 I I1Z 35 -IOWR I I3U
2 D03 I/O I1Z,0Z3 19 A01 I I1Z 36 -WE I I3U
3 D04 I/O I1Z,0Z3 20 A00 I I1Z 37 Ready O OT1
4 D04 I/O I1Z,0Z3 21 D00 I/O I1Z,OZ3 38 Vcc - Power
5 D06 I/O I1Z,0Z3 22 D01 I/O I1Z,OZ3 39 -CSEL I I2Z
6 D07 I/O I1Z,0Z3 23 D02 I/O I1Z,OZ3 40 -VS2 O Open
7 -CE1 I I3U 24 WP O OT3 41 RESET I I2Z
8 A10 I I1Z 25 -CD2 O Ground 42 -WAIT O OT1
9 -OE I I3U 26 -CD1 O Ground 43 -INPACK O OT1
10 A09 I I1Z 27 D11 I/O I1Z,OZ3 44 -REG I I3U
11 A08 I I1Z 28 D12 I/O I1Z,OZ3 45 BVD2 O OT1
12 A07 I I1Z 29 D13 I/O I1Z,OZ3 46 BVD1 O OT1
13 Vcc - Power 30 D14 I/O I1Z,OZ3 47 DO8 I/O I1Z,OZ3
14 A06 I I1Z 31 D15 I/O I1Z,OZ3 48 DO9 I/O I1Z,OZ3
15 A05 I I1Z 32 -CE2 I I3U 49 D10 I/O I1Z,OZ3
16 A04 I I1Z 33 -VS1 O Ground 50 GND - Ground
17 A03 I I1Z 34 -IORD I I3U
CU8871-0000 7
