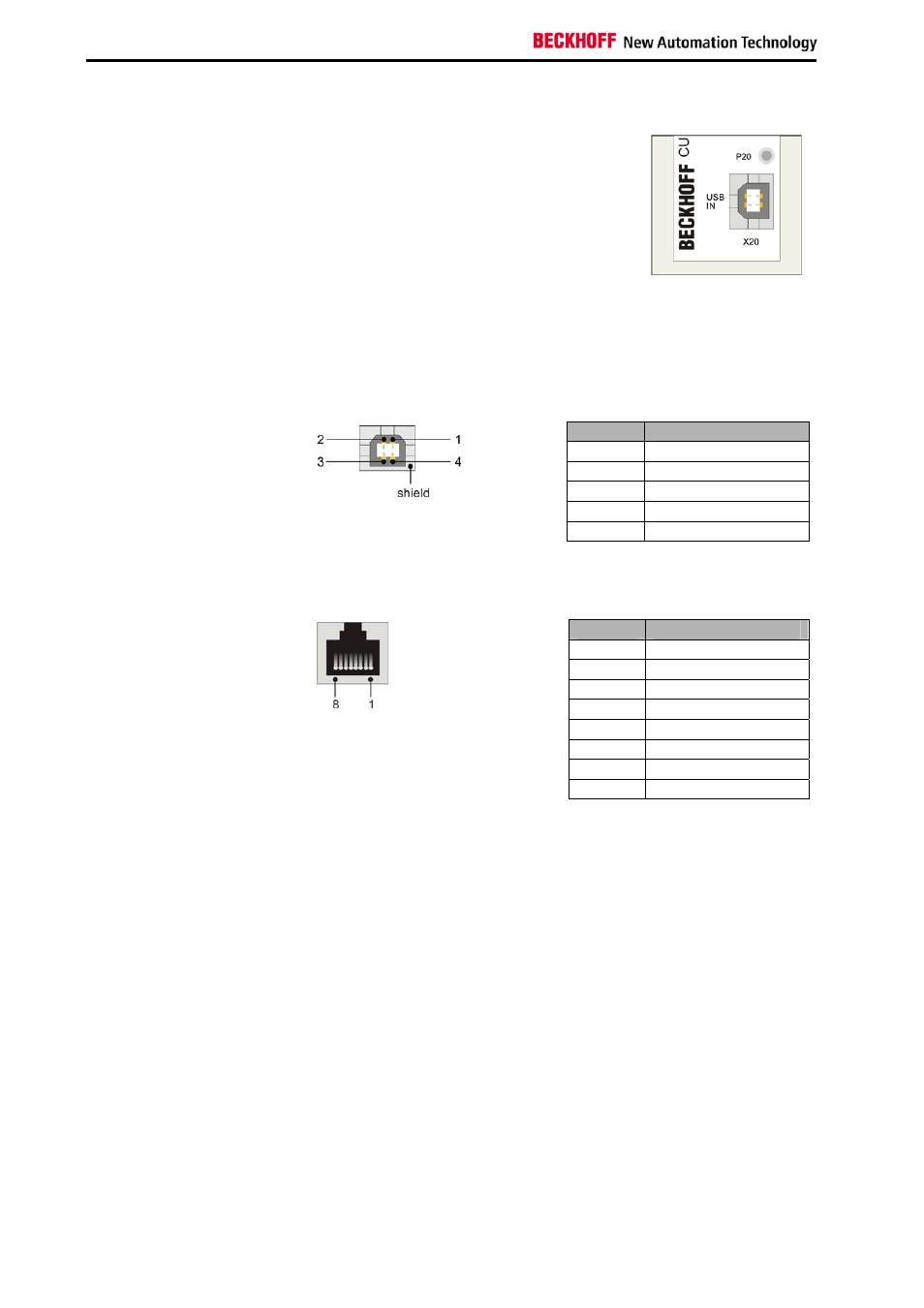

Produktbeschreibung
4 CU8880-0000
Stromversorgung
Stromversorgung über USB-
Schnittstelle Der Ethernet-Adapter benötigt keine
zusätzliche Stromversorgung. Der benötigte
Strom (5 V DC) wird über den USB-
Anschluss bezogen. Wenn die Box mit Storm
versorgt wird, leuchtet die LED P20 grün auf.
Daten-Anschlüsse
Die Anschlüsse bestehen aus einem USB-Anschluss Typ B und einem
RJ45-Anschluss. Die Pinbelegung ist im Folgenden beschrieben:
USB Typ B Port (X20) (Standard-Kabel)
USB Typ B Port Pin Signal
1 VCC
2 Data -
3 Data +
4 GND
shield Abschirmung
RJ 45-Port (X10) (Standard CAT5-Kabel)
RJ 45 Port
Pin Signal
1 TX+
2 TX-
3 RX+
4 n.c.
5 n.c.
6 RX-
7 n.c.
8 n.c.
