Abmessungen
7 Abmessungen

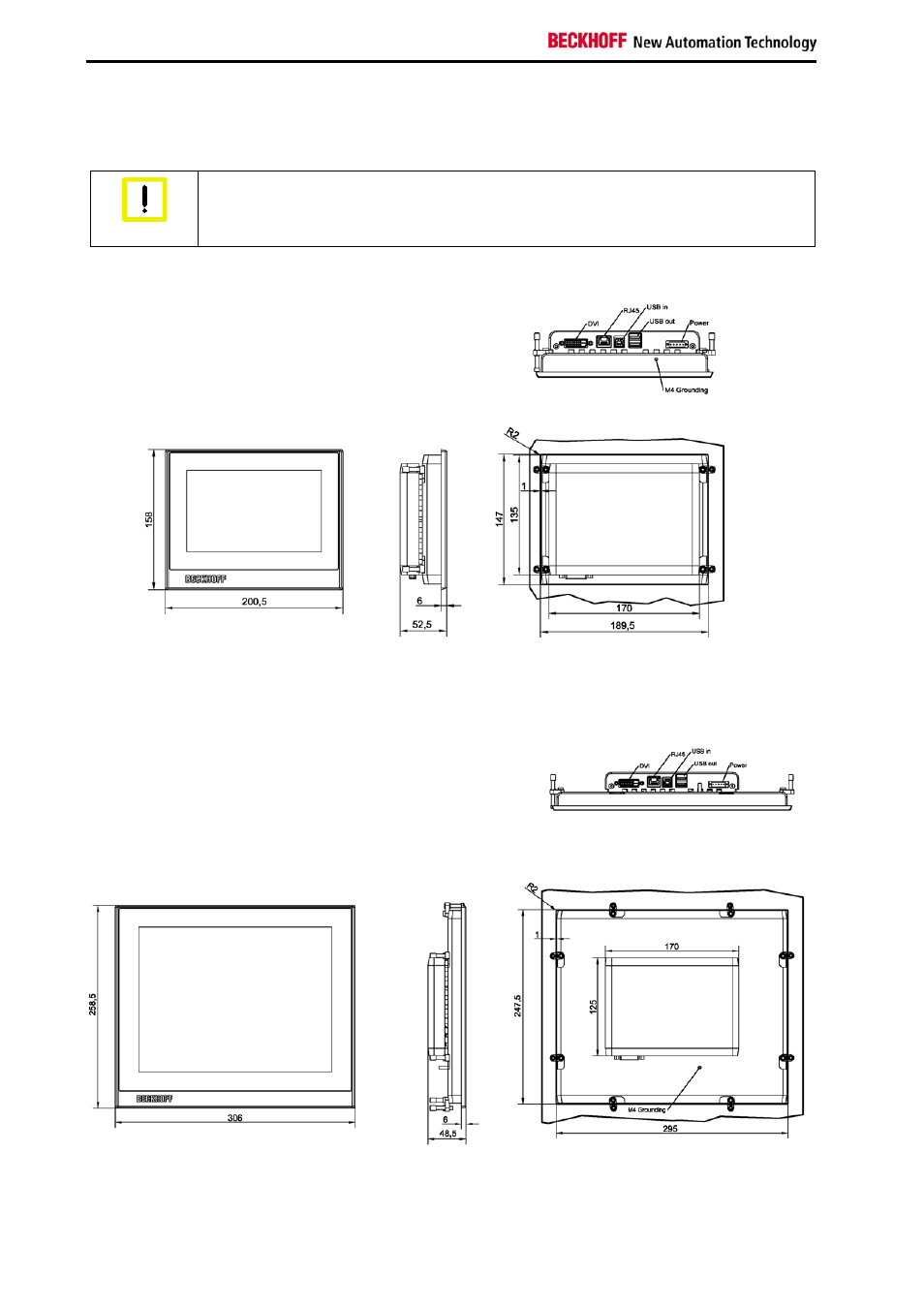

CP2907 mit 7“ Display, Landscape (alle Abmessungen in mm)
Einbaulage beachten
Achtung
Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen.
Ansicht von unten
Ausschnitt: 147 mm x 189,5 mm
Ansicht von hinten
Ansicht von vorne Ansicht von links
CP2912 mit 12“ Display, Landscape (alle Abmessungen in mm)
Ansicht von unten
Ausschnitt: 247,5 mm x 295 mm
Ansicht von hinten
Ansicht von vorne Ansicht von links
20 CP29xx
