Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Das Control Panel CP60xx ist für den industriellen Einsatz in der
Maschinen- und Anlagentechnik konzipiert. In einem Aluminium-Gehäuse
sind ein TFT-Display, Touch Screen/Pad (optional) und eine PC-Tastatur
(optional) aufgebaut. Der Einbau erfolgt in die Front von Schaltschränken.
Das Control Panel nicht im
Ex-Bereich einsetzen
Das Control Panel darf nicht im Ex-Bereich eingesetzt werden.

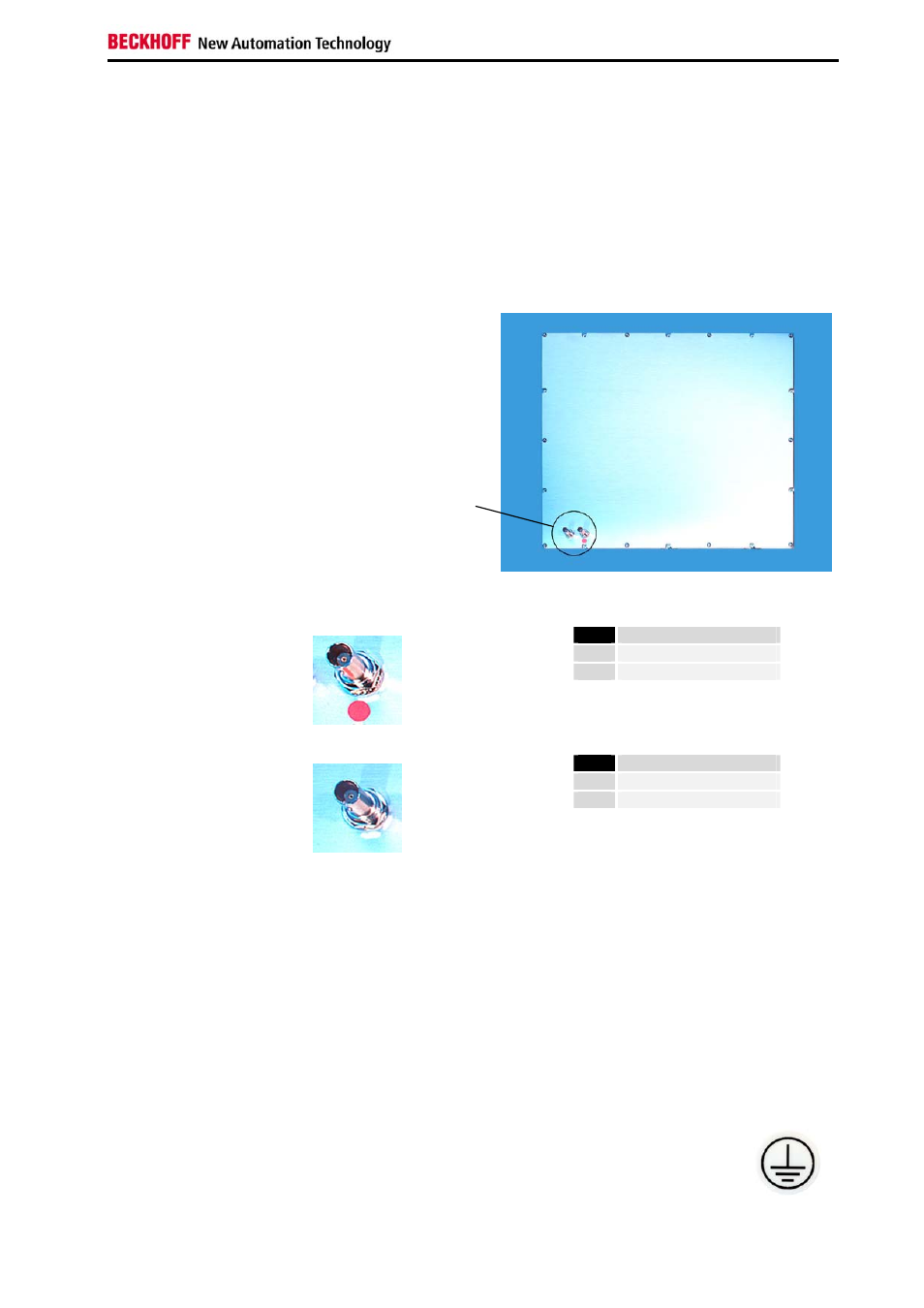

Anschlüsse
Anschlüsse des Control
Panels CP60xx
Pinbelegung
CP-Link
Pin
Signal
1
RXD
2
GND
CP-Link A
Daten
BNC-Buchse
Pin
Signal
1
TXD, Stromversorgung
2
GND
CP-Link B
Daten, Stromversorgung
BNC-Buchse
Steckerbeschreibung
CP-Link-Anschluss
CP-Link
Der CP-Link-Anschluss dient der Datenübertragung zwischen Control
Panel und CP-Link-Karte im Industrie-PC sowie der Versorgung des
Control-Panels mit der Betriebsspannung. Benötigt werden zwei
Koaxialkabel, die Kabellänge zwischen Control Panel und Industrie-PC
beträgt maximal 100 m.
Der rote Punkt auf der CP-Link Karte und die rote Markierung bzw.
Knickschutz am Koaxialkabel dienen der leichteren Orientierung bei der
Verkabelung des Systems.
Schutzerdung
Schutzerdung
Über den Erdungsbolzen auf der Gehäuserückseite wird die
niederohmige Schutzerdung des Control Panels hergestellt.
CP60xx
5
