Allgemeine Hinweise
Produktbeschreibung
Bestimmungsgemäße Verwendung
Das Control Panel CP68xx ist für den industriellen Einsatz in der
Maschinen- und Anlagentechnik konzipiert. In einem Aluminium-Gehäuse
sind ein TFT-Display, Touch Screen/Pad (optional) und eine PC-Tastatur
(optional) aufgebaut. Der Einbau erfolgt in die Front von Schaltschränken.
Das Control Panel nicht im
Ex-Bereich einsetzen
Das Control Panel darf nicht im Ex-Bereich eingesetzt werden.

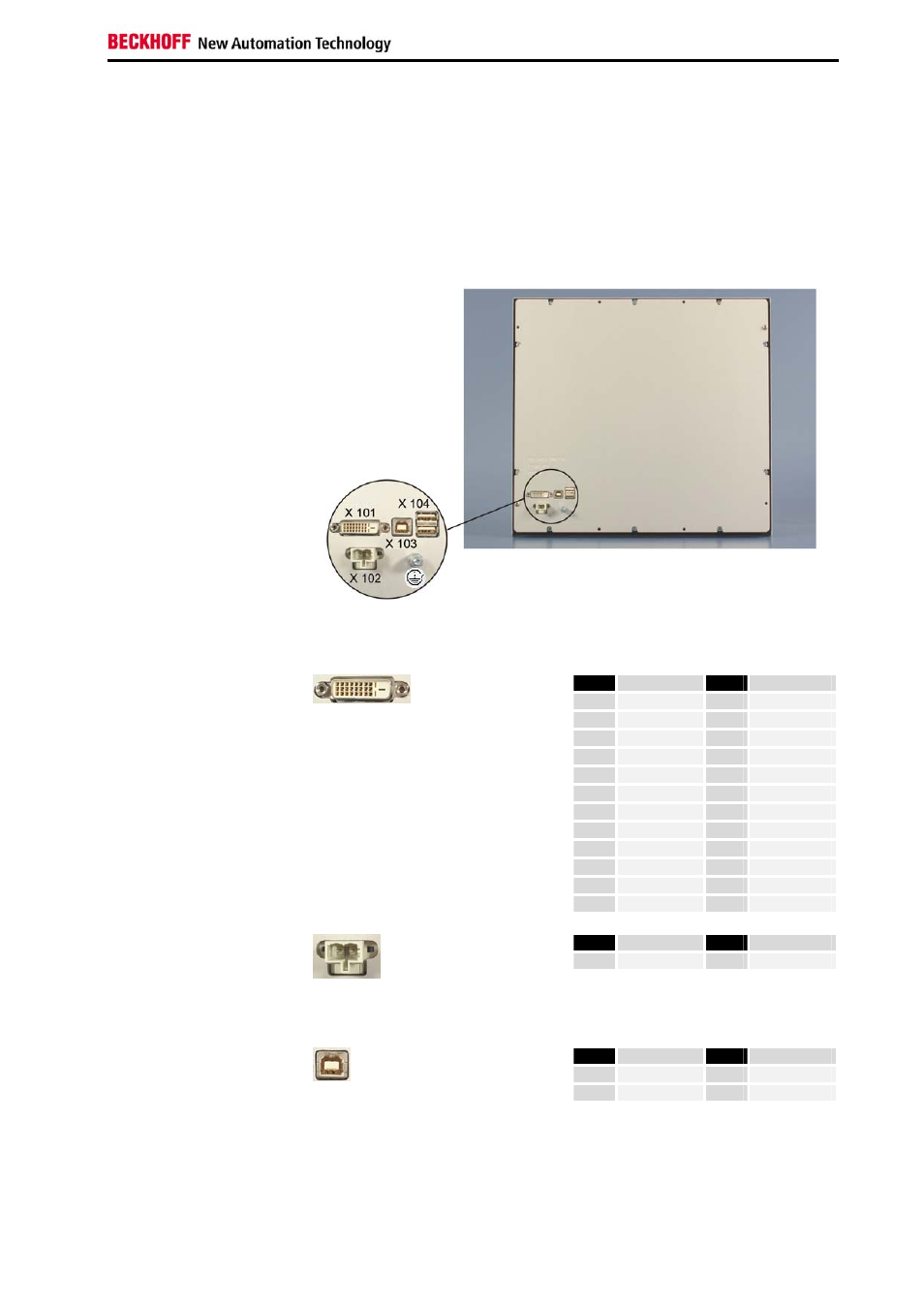

Anschlüsse
Anschlüsse des Control
Panels CP68xx
Pinbelegung
Pin
Signal
Pin
Signal
1
Rx2-
13
Rx3+
2
Rx2-
14
+ 5V DVI
3
GND
15
GND
4
Rx4-
16
HPD
5
Rx4+
17
Rx0-
6
DDC CLK
18
Rx0+
7
DDC DAT
19
GND
8
AV SYNC
20
Rx5-
9
Rx1-
21
Rx5+
10
Rx1+
22
GND
11
GND
23
RxC+
X 101
DVI-Schnittstelle
DVI-D 3 X 8-polig digital Leiterplatten-
Montage (MOLEX 74320-9000 / 74320-9004)
12
Rx3-
24
RxC-
Pin
Signal
Pin
Signal
1
+ 24V
11
GND
X 102
Stromversorgung
SLWG 1X2-polig WAGO Einbau-CAGE-
CLAMP (WAGO 721-602 / 019-000)
Pin
Signal
Pin
Signal
1
5V
3
D+
2
D-
4
GND
X 103
USB-Eingang
USB Typ-B Leiterplatten-Montage
(FCI 61729-0010B USB Receptacle B-Type)
