8 Betriebsanleitung Control Panel CP6003
CP6003
Das Control Panel und seine Regler (OSD-Menü)

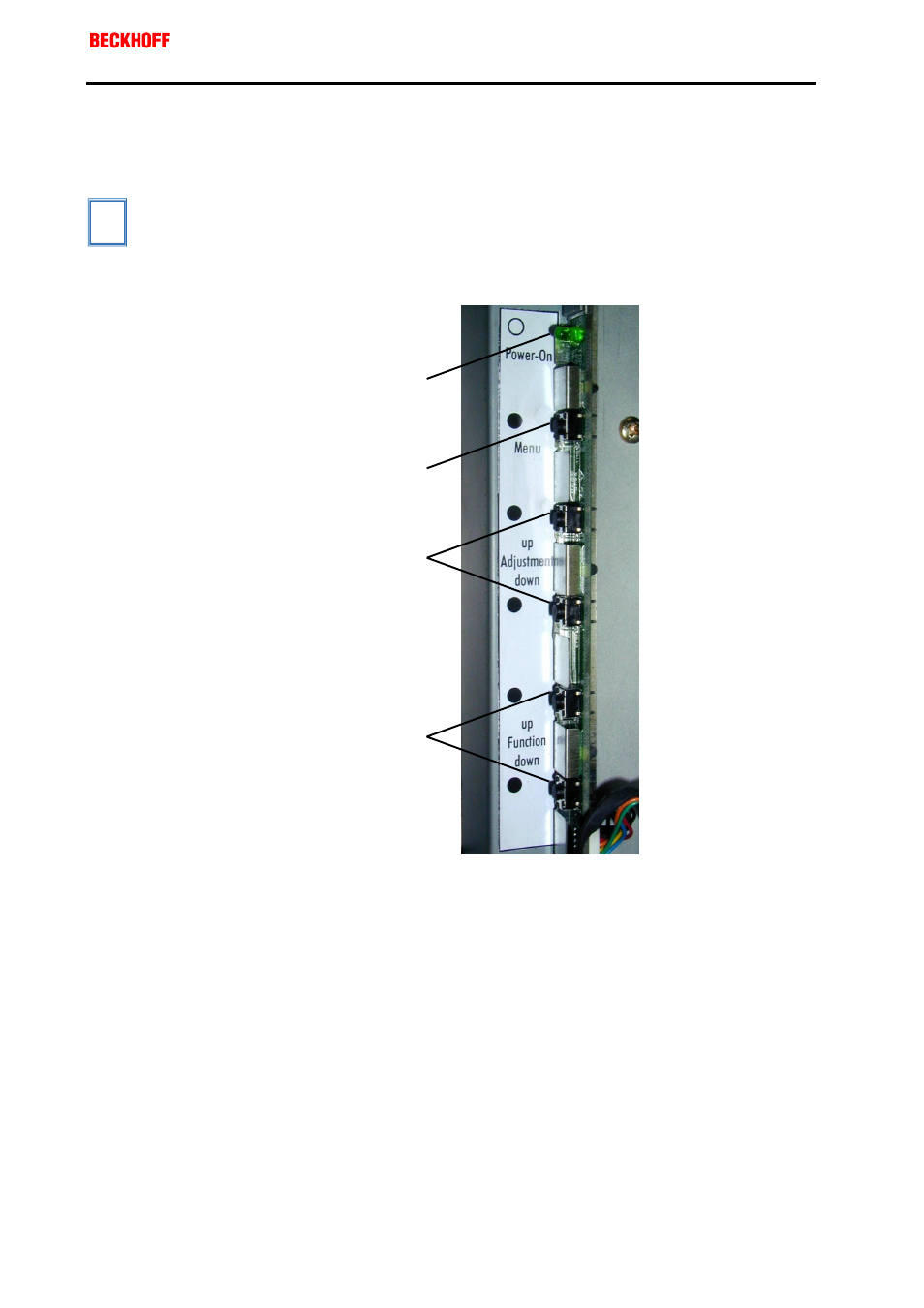

Auf der Rückseite des Control Panels befinden sich Bedienelemente (siehe
Foto unten) zur Regelung der Bildschirmanzeige.
i
OSD
OSD
Das OSD (On-Screen-Display) ist eine Hilfe zur Einstellung der verschie-
denen Bildwerte wie Breite und Höhe, Helligkeit, Kontrast und anderen. Es
wird mit den Einstelltasten am Control Panel in das Bild eingeblendet, wo-
durch Sie genau ablesen können, welche Einstellungen Sie gerade wie
vornehmen.
1. Betriebsanzeige
Die Leuchtdiode leuchtet, wenn das Control Panel eingeschaltet ist. Sie
blinkt, wenn die Stromsparfunktion des Control Panels aktiviert ist.
2. Menütaste
Durch Drücken der Taste "Menu" blendet sich das OSD-Menü ein. Drük-
ken Sie diese Taste nochmals, schließt sich das OSD-Menü.
3. Tasten zur Funktionskontrolle
Mit den beiden Tasten "Function up" und " Function down" können Sie
durch die Menüoptionen scrollen und eine der Kontrollfunktionen auswäh-
len.
4. Einstellungstasten
Mit den beiden Tasten "Adjustment up" und "Adjustment down" können Sie
die angewählte Kontrollfunktion passend für Ihre Arbeitsumgebung ein-
stellen. Durch Drücken der Taste "Adjustment up" erhöht sich der Einstel-
lungswert der angewählten Kontrollfunktion und durch Drücken der Taste
"Adjustment down" senkt sich der Einstellungswert der angewählten Kon-
trollfunktion.
