VGA
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4051
Seite 23

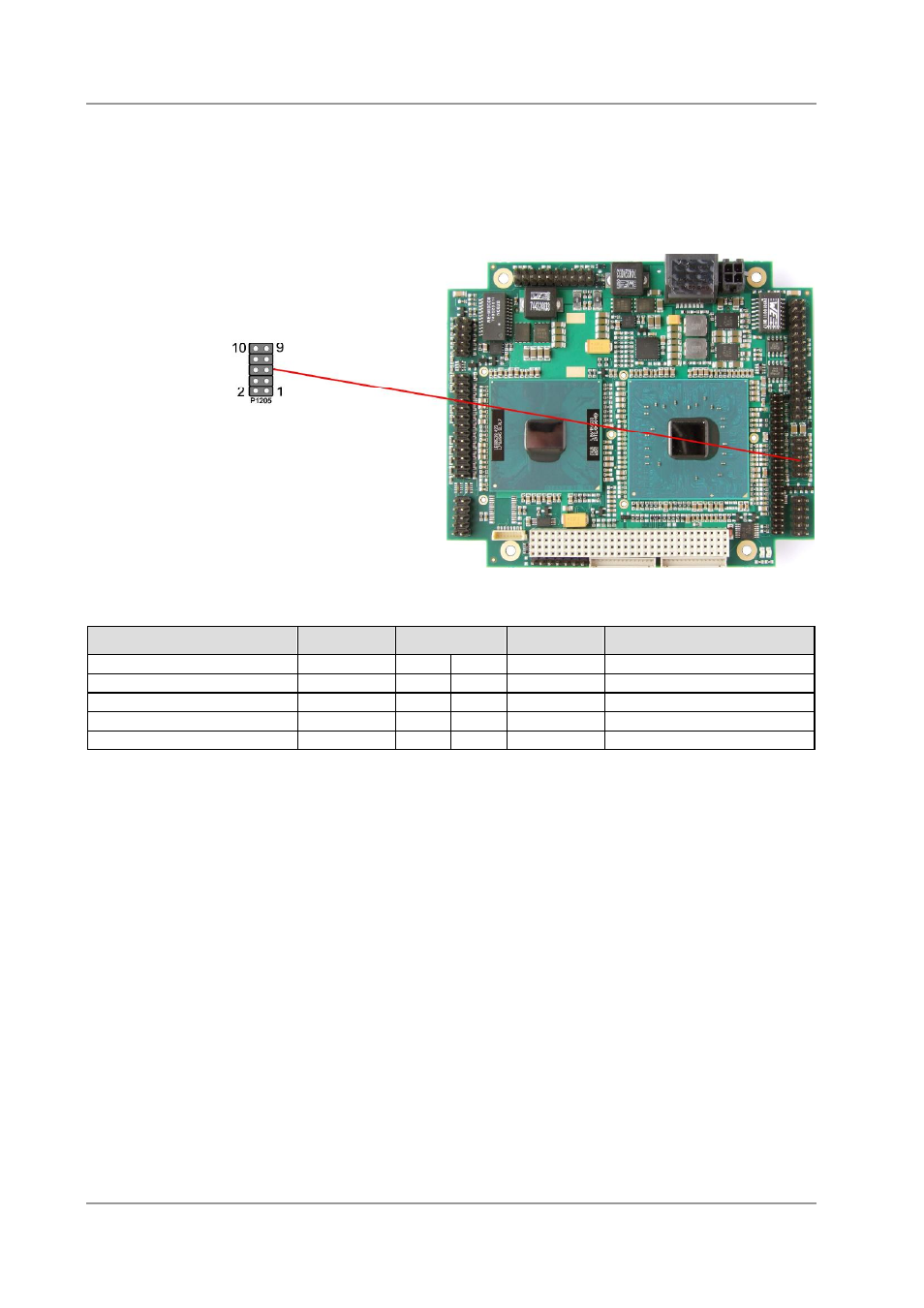

4.6 VGA
Ein Standard-VGA-Monitor kann über eine Standardstiftleiste für Schneidklemmtechnik im Rastermaß
2,54 mm angeschlossen werden.
Diese Schnittstelle ermöglicht auch eine Kommunikation über den I2C-Bus.
Beschreibung
Name
Pin
Name
Beschreibung
Analog Rot
RED
1
2
GND
Masse
Analog Grün
GREEN
3
4
DDDA
DD Data
Analog Blau
BLUE
5
6
DDCK
DD Clock
Vertikaler Impuls
VSYNC
7
8
GND
Masse
Horizontaler Impuls
HSYNC
9
10
GND
Masse
