Eigenschaften Kapitel: Übersicht
Beckhoff New Automation Technology CB4060 Seite 11

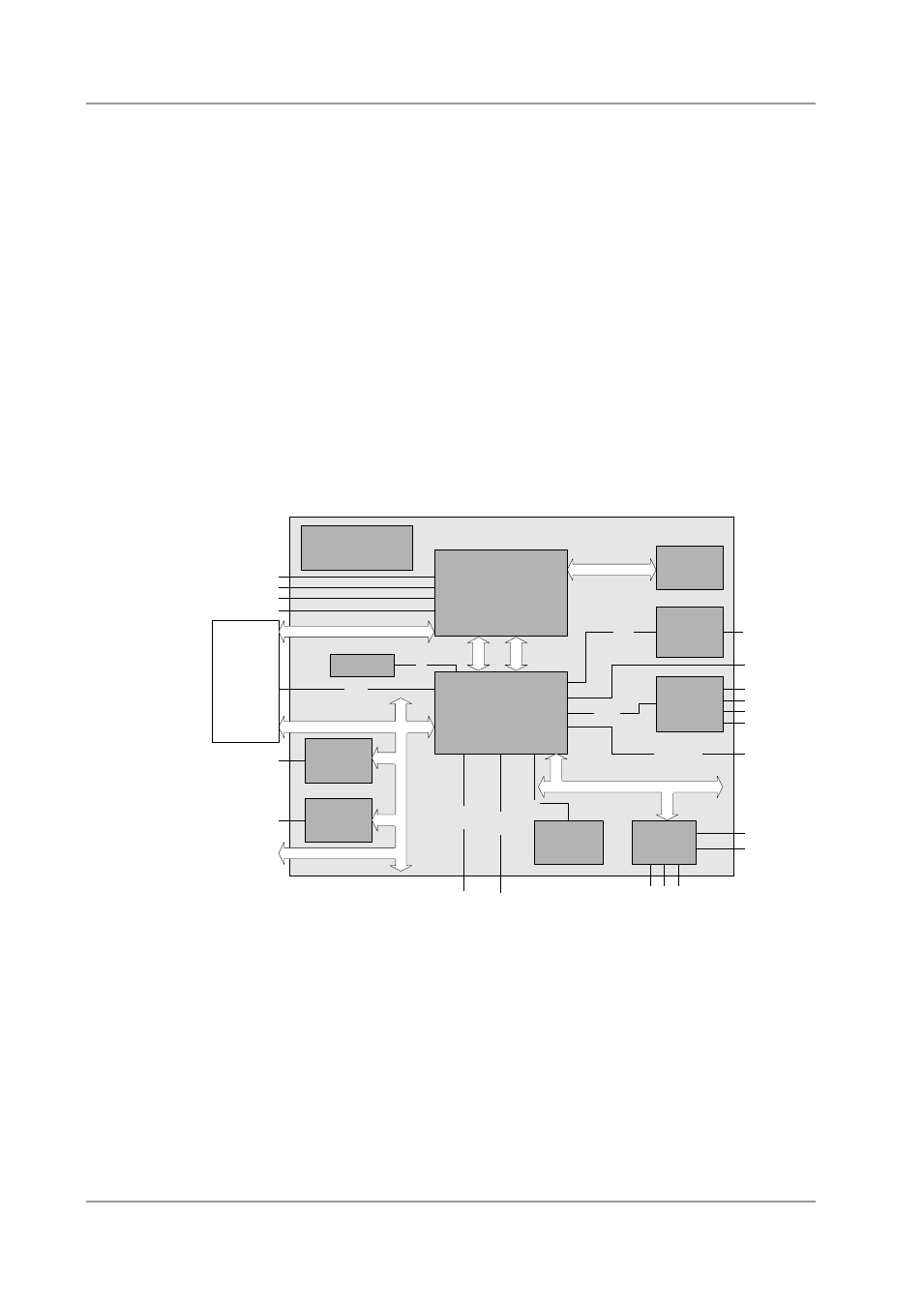

2 Übersicht
2.1 Eigenschaften
Das CB4060 ist ein hochkomplexes Computer- Motherboard im PC/104™-Formfaktor, das dem aktuellen
"PCIe/104™"-Standard entspricht. Es basiert auf Intel®-CPUs der Core™-Familie (4. Generation, BGA,
embedded) in Verbindung mit dem QM87-PCH-Chip. Modernste energiesparende DDR3L-Technologie
ermöglicht einen Speicherausbau von bis zu 8 GByte (DDR3L-1600) über SO-DIMM204. Über den
PCI/104-Express-Stecker (Type 1) steht PCI-Express zur Verfügung, und zwar sowohl eine
x16-Verbindung als auch vier x1-lanes, was flexible Erweiterungsmöglichkeiten im
PCIe/104™-Stack-down eröffnet. Flexibilität herrscht auch im Bereich Grafikausgabe: Neben einem
CRT-Anschluss verfügt das Board über eine HDMI-, eine DVI- , eine Displayport- sowie eine Embedded
Displayport-Schnittstelle. Weiterhin bietet das CB4060 zwei Gigabit-LAN-Anschlüsse, 10
USB-2.0-Anschlüsse, 2 USB-3.0-Anschlüsse, 4 SATA-Anschlüsse (bis zu 6Gb/s), 2 serielle Schnittstellen
und ein HDA-7.1-kompatibles Audio-Interface inklusive digitalem SPDIF-Ein- und -Ausgang sowie 16
programmierbare GPIO-Signale. Weiterhin dient das Board über das integrierte TPM-Modul als Trusted
Computing Platform und bietet damit grundlegende Sicherheitsfunktionen.
Intel® QM87-PCH
SoDIMM204
DDR3L-
1600
MEMORY
Power VCCCore;
DDRVTT; GFXVCC;
1.05V; 1.5V; 1.8V; 3.3V
BIOS
SATA1-4
RealTek®
ALC889
HDA Link
U
S
B
3
-1
0
Intel® Core ™
i7-4700EQ, i5-4400E
CRT
D
M
I
1.5GB/3.0/6.0GB
Intel®
i210
SMBus SPI
(PCIe Mini Card
1x PCIe x1, USB13 )
U
S
B
2
.0
NXP®
PCA9535
SMBus 16x GPIO
MIC 1/2
7.1 Audio
AUX l/r
SPDIF i/o
SMSC®
SCH3114
LPC
MS
KB
C
O
M
1
-2
F
A
N
1
-3
Intel®
i217
DP/HDMI
DVI/HDMI
PCIe(x1)
P
C
Ie
/1
0
4
c
o
n
n
e
c
to
r
(t
y
p
e
1
)
4x
PCIe x1
USB11-12 USB 2.0
U
S
B
3
.0
U
S
B
1
-2
F
D
I
eDP
Trusted
Platform
Module
SPI
W
a
tc
h
d
o
g
PCIe(x16) / PEG PCIe x16
LAN1
LAN2
o Prozessor Intel® Core™ i7-4700EQ, i5-4400E
o Chipsatz Intel® QM87 PCH
o SO-DIMM204-Steckplatz für bis zu 8 GByte DDR3L-1600
o 2 serielle Schnittstellen COM1-2
o 2 LAN-Anschlüsse Ethernet 10/100/1000 (Base-T)
o 4x SATA (1,5/3/6 Gb/s)
o PS2-Keyboard- und -Maus-Schnittstelle
o 10 USB-2.0-Schnittstellen (davon 2x auf PCI104-Express)
o 2 USB-3.0-Schnittstellen
o BIOS AMI® Aptio
