M1110 Parallel Ein-/Ausgabe Box

Beckhoff II/O-System

Datum 05.05.94

Version 2.1

Seite 3 von 17

1. Funktionsbeschreibung Hardware

M1110

Allgemeines

Das Parallel Modul M1110 ist ein Ein-/Ausgabe Modul für den Betrieb im II/O System mit 16
Standard 24 V Ein-/Ausgängen, unterteilt in 2 Ports zu je 8 Bit. Die zwei Ports D0 und D1
entsprechen den Datenbytes im LWL-Übertragungsprotokoll, und sind je nach Anwendung
als Ein- oder Ausgang konfigurierbar.

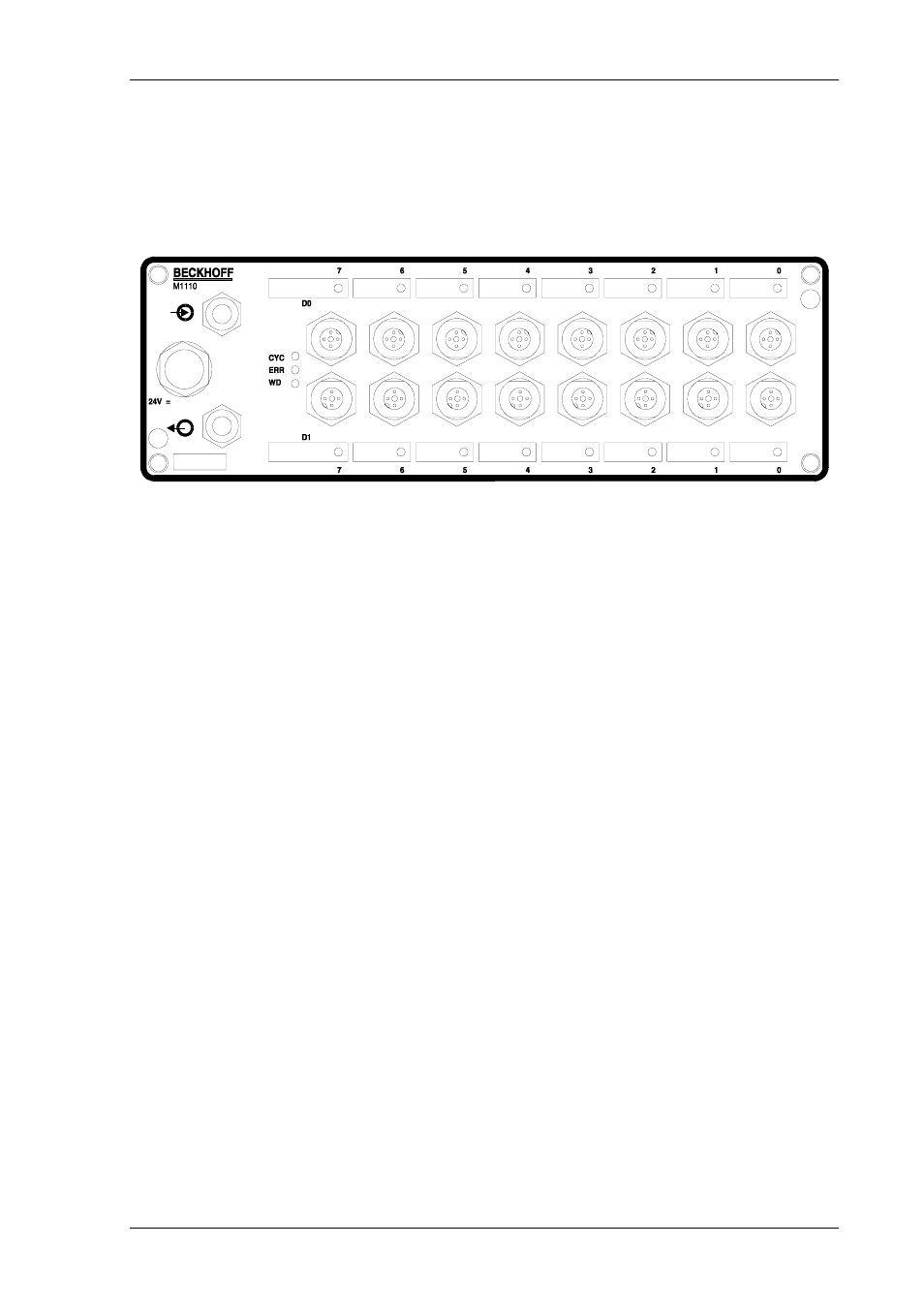

Jeder Ein-/Ausgang ist mit einer LED versehen, die den momentanen Signalzustand anzeigt.
Des weiteren sind für den II/O-Lichtleiterring drei Diagnose- LED's angebracht :

LD1

Die grüne LED 'CYCLE' wird mit dem Startbit eines jeden Telegramms
eingeschaltet und mit dem Stopbit eines jeden Telegramms wieder ausgeschaltet.

LD2

Die rote LED 'ERROR' wird nach dem Erkennen eines fehlerhaften Telegrammes
(Checksum, Frame) eingeschaltet und nach dem Durchlaufen drei
aufeinanderfolgender richtiger Telegramme (Checksum, Frame) wieder
ausgeschaltet.

LD3

Die grüne LED 'Watchdog' wird durch ein gültiges Schreibtelegramm mit
übereinstimmender Adresse eingeschaltet. Wenn in den folgenden 100 ms kein
weiteres Telegramm mit oben angegebenen Eigenschaften erkannt wird, schaltet
ein selbstständiger Baustein auf dem Modul alle Ausgänge ab.

Im Fehlerfall werden aus Sicherheitsgründen alle Ausgänge ausgeschaltet.

Das Gehäuse ist in IP65-Schutzart als kompakte, spritzwasser- und staubdichte Box
ausgeführt.
