1. Funktionsbeschreibung Hardware
M1400
Allgemeines

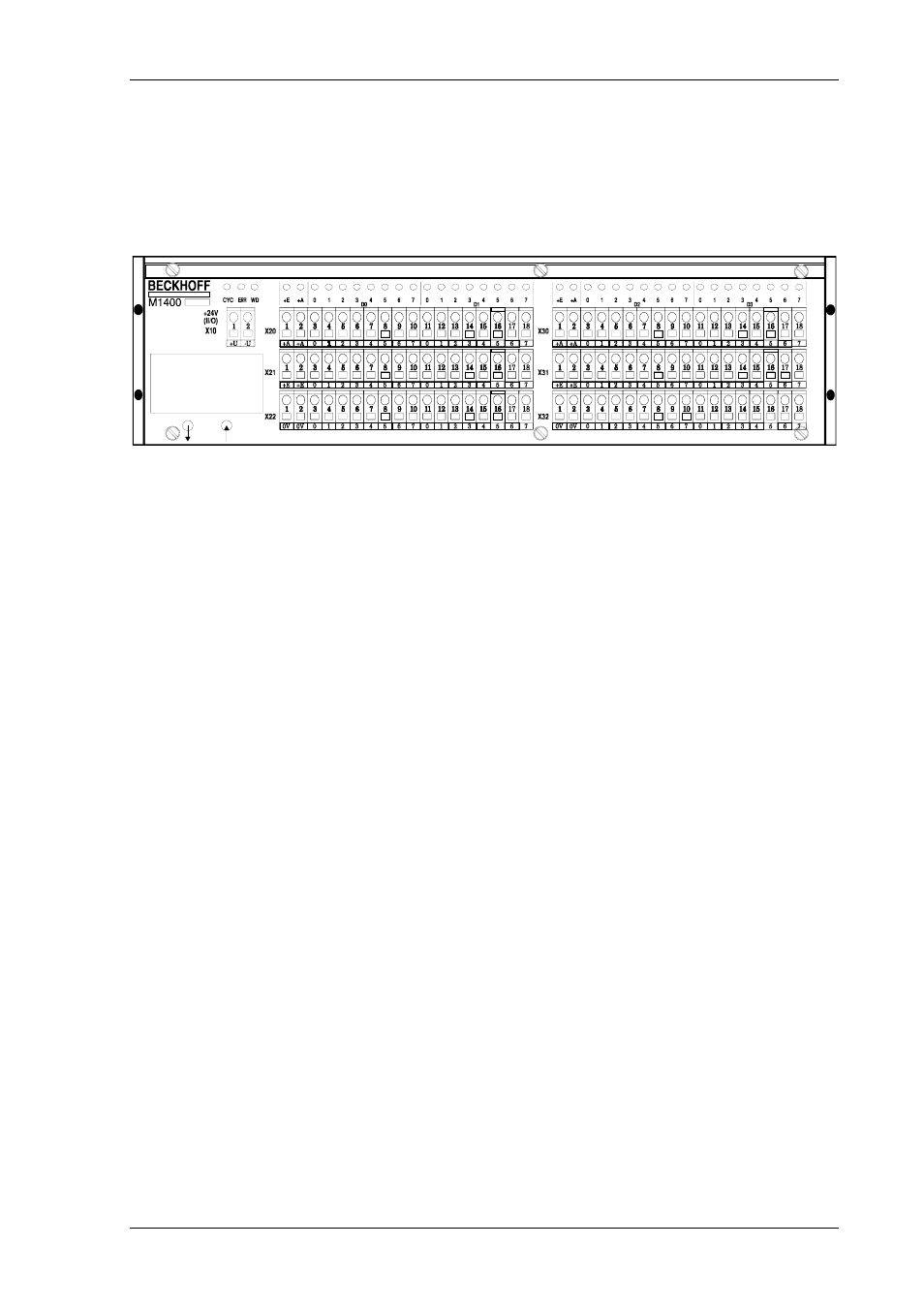

Das Parallel Modul M1400 ist ein Ein-/Ausgabe Modul für den Betrieb im II/O System mit 32
Standard 24 V Ein-/Ausgängen, unterteilt in 4 Ports zu je 8 Bit. Die vier Ports D0..D3
entsprechen den Datenbytes im LWL-Übertragungsprotokoll, und sind je nach Anwendung
als Ein- oder Ausgang konfigurierbar.
Jeder Ein-/Ausgang ist mit einer LED versehen, die den momentanen Signalzustand anzeigt.
Des weiteren sind für den II/O-Lichtleiterring drei Diagnose- LED's angebracht :
LD1
Die grüne LED 'CYCLE' wird mit dem Startbit eines jeden Telegramms
eingeschaltet und mit dem Stopbit eines jeden Telegramms wieder ausgeschaltet.
LD2
Die rote LED 'ERROR' wird nach dem Erkennen eines fehlerhaften Telegrammes
(Checksum, Frame) eingeschaltet und nach dem Durchlaufen drei
aufeinanderfolgender richtiger Telegramme (Checksum, Frame) wieder
ausgeschaltet.
LD3
Die grüne LED 'Watchdog' wird durch ein gültiges Schreibtelegramm mit
übereinstimmender Adresse eingeschaltet. Wenn in den folgenden 100 ms kein
weiteres Telegramm mit oben angegebenen Eigenschaften erkannt wird, schaltet
ein selbstständiger Baustein auf dem Modul alle Ausgänge ab.
Im Fehlerfall werden aus Sicherheitsgründen alle Ausgänge ausgeschaltet.
