BECKHOFF M1401 Benutzerhandbuch
Seite 8
M1401 Parallel Ein-/Ausgabe
Beckhoff II/O-System
Seite 8 von 16
Version : 1.0
Datum : 15.07.93

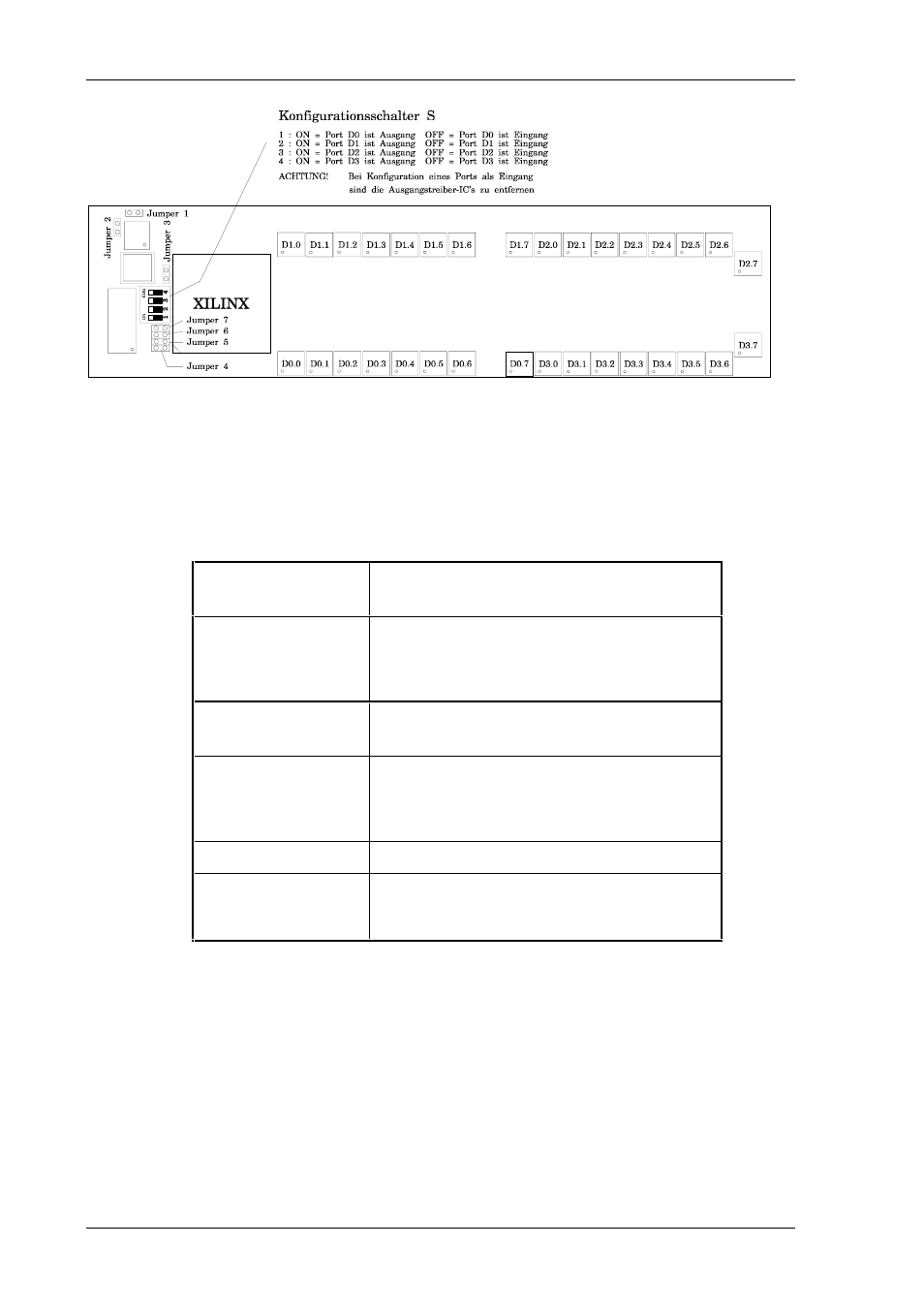

Ansicht Unterseite der M1401-XILINX-Platine
Mit den Jumpern 1 bis 3 sind folgende Modulkonfigurationen möglich :
Jumper 1
Watchdog Ein / Aus
für Port D0 und D1
Ist der Jumper gesteckt, ist die Sicherheitsfunktion
’Watchdog’ ausgeschaltet. Das bedeutet, im Fehlerfall
werden gesetzte Ausgänge von Port D0 und D1 nicht
ausgeschaltet.
Jumper 2
Watchdog Ein / Aus
für Port D2 und D3
Ist der Jumper gesteckt, ist die Sicherheitsfunktion
’Watchdog’ ausgeschaltet. Das bedeutet, im Fehlerfall
werden gesetzte Ausgänge von Port D2 und D3 nicht
ausgeschaltet.
Jumper 3
Latch Ein / Aus
In der Standardeinstellung ist der Jumper gesteckt. Das
bedeutet,die Eingangssignale werden nur alle
6,8 msec eingelesen, sonst permanent.
